AEL晶振,贴片晶振,1610晶振,AEL千赫晶体

频率：32.768 KHZ

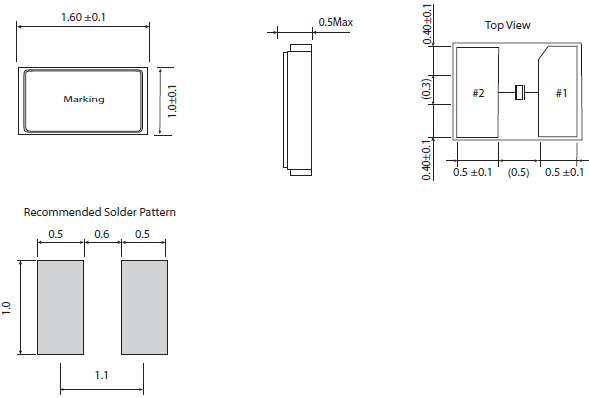

尺寸：1.6*1.0*0.5mm

小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

咨询热线：0755-27872782

相关产品说明下载PDF资料

AEL晶振,贴片晶振,1610晶振,AEL千赫晶体， AEL在英国，日本，台湾，南韩等地区使用精心挑选的生产基地网络。韩国中国和美国使我们能够为这类组件提供真正的全球采购。这降低了这种高需求产品类型供应中断的风险。我们通过实施全面的英国库存政策进一步提高可用性。

我们与所有供应商建立了长期的合作关系，并拥有悠久的高品质和无故障供应历史。我们的一些制造合作伙伴已经为AEL生产了超过10年的产品。这使我们能够自信地提供一个批次的可靠性，质量，一致性和可重复性的可靠记录

AEL晶体有限公司是ISO 9002-2008认可的供应商，目前管理着广泛的国际认可的蓝筹客户。

自1991年以来，AEL晶体有限公司已发展成为欧洲领先的频率控制组件供应商之一。我们的成功基于扎实的工程知识基础，同时也为我们的客户提供高效的总体供应链管理服务。无论您身在何处，无论您是在英国设有研发机构还是在远东地区生产，您都可以确信AEL将始终以具有全球竞争力的价格为您提供始终如一的质量和可靠的服务。

我们的产品在机顶盒，安防产品，汽车产品和移动和地面通信等多种应用领域获得了全球的普遍认可。我们每周运送数百万单位到从墨西哥到中国的目的地。随着频率控制领域的许多新型创新产品的开发，我们能够为今天的电子工程师提供在频率产生领域更大程度的灵活性的自由。

我们AEL晶体有限公司已借此机会为您提供最新的信息供您参考。AEL晶振,贴片晶振,1610晶振,AEL千赫晶体 TH-1 890

贴片石英晶体谐振器，又简称为排带包装，这是这产品采用排带盘式包装，使产品在焊接时能采用SMT自动贴片机高速的焊接，大大节约人工，提高工作效率。32.768KHz千赫子时钟晶体，其本身主要应用在时钟控制产品，或者是控制模块，主要给时钟芯片提供一个基准信号，其主要各项功能还得看应用何种产品。AEL晶振,贴片晶振,1610晶振,AEL千赫晶体

本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

此款SMD晶体并且可以承受回流焊接的高温，波峰焊接，回流焊接等，贴片表晶主要特点是该产品排带包装，焊接模式主要使用SMT焊接，给现代SMT工艺带来高速的工作效率，32.768K系列产品本身具有体积小,厚度薄,重量轻等特点，此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.AEL晶振,贴片晶振,1610晶振,AEL千赫晶体 TH-2 890

AEL晶振规格	单位	1610晶振频率范围		石英晶振基本条件
标准频率	f_nom	32.768 kHz	标准频率
储存温度	T_stg	-55oC - +125oC	裸存
工作温度	T_use	-40oC - +85oC	标准温度
激励功率	DL	1.0μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±50 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	30pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

125295 1610

TH-4 890

电源管理，AEL晶振,贴片晶振,1610晶振,AEL千赫晶体

不建议从中间电位和/或斜坡速率极慢的电源接通AEL MMD振荡器。在这种情况下通电可能会导致振荡和/或故障。

AEL MMD时钟的布局建议

PCB设计的一些通用指导原则是：

在时钟源的VDD和地之间去耦电容对于降低可能传输到时钟信号的噪声至关重要。这些电容必须尽可能靠近VDD引脚 - 1-2 mm。

物理定位时钟源芯片尽可能靠近负载

限制时钟信号的走线长度。

不要将时钟信号路由到靠近电路板的边缘。

不要将电源走线或其他高频信号布线在振荡器PCB区域下方。强烈建议振荡器下方的接地层

尽可能避免在时钟信号路由中使用过孔。通孔改变导致的迹线阻抗，这可能导致反射。

不要在电源和接地层上布线时钟线路。

避免直角弯曲，如果可能的话，保持直线轨迹。如果弯曲是必要的使它与两个45度。角落或使用圆形弯曲。

在路由差分信号时，确保一对中的走线的电气长度相匹配。AEL晶振,贴片晶振,1610晶振,AEL千赫晶体 TH-6 890
