Skyworks提供领先全球的FPGA的最佳解决方案

返回列表 来源：泰河盛 查看手机网址
扫一扫!Skyworks提供领先全球的FPGA的最佳解决方案扫一扫!
 浏览：- 发布日期：2023-09-23 11:59:30【大 中 小】
现场可编程门阵列(FPGA)广泛应用于从嵌入式计算到高速串行数字通信的各种应用中。FPGA具有可重构硬件和密集的高速逻辑功能，是实现高性能、灵活设计的理想选择。作为其高密度架构的一部分，FPGA包含内部整数和分数
锁相环(pll)用于频率合成。

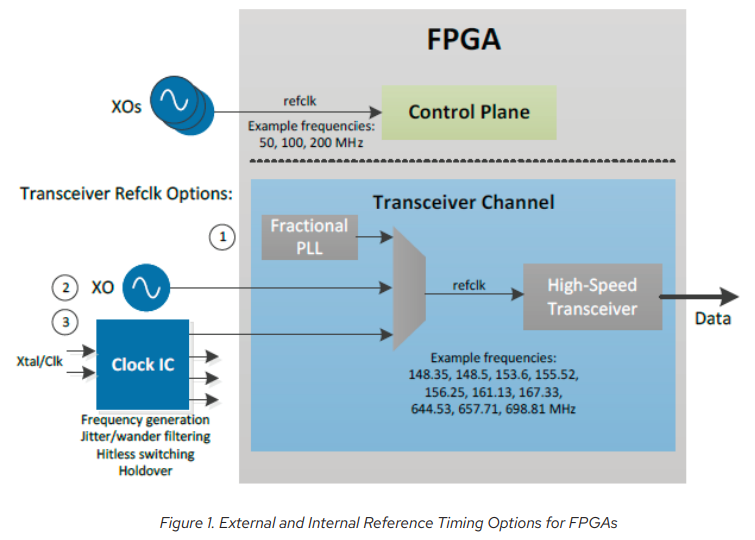

Skyworks晶振这种架构导致了一个简单的问题:为了优化性能和简化设计，基于FPGA的设计应该在什么时候使用内部锁相环，而不是分立振荡器或时钟IC控制平面时序FPGA内部锁相环为包括高速逻辑、数字信号处理和嵌入式存储器在内的功能块提供低倾斜时钟源。内部锁相环也用于产生全局和区域时钟和其他高扇出，低倾斜控制信号。需要外部输入参考时钟来驱动这些内部锁相环。如图1所示，通常使用简单的定频石英晶体振荡器来提供这些参考。开发人员在选择振荡器以提供FPGA控制平面时序时应考虑三个关键标准:
长期可靠性
FPGA通常用于具有长生命周期的应用中，这使得确保所有板级组件的额定长期运行非常重要。振荡器是一个关键问题，因为基于石英晶体的组件在许多电子应用中负责最高的场回报率。晶体容易受到污染问题的影响，这会影响启动和频率随时间和温度的漂移。为了保证长期的可靠性，开发人员应该选择保证长期运行的振荡器。适当的振荡器应保证至少10年的工作寿命，并指定在加速温度下(例如，40摄氏度或更高)的寿命老化
板级抗扰度
FPGA通常在开关电源包围的嘈杂环境中工作。此外，FPGA会产生影响VDD和地平面的噪声。尽量减少这种噪音的成本相对较高，而且无法完全消除。在选择振荡器时，一个重要的考虑因素是电源噪声滤波。具有内部电源电压调节的振荡器提供噪声抑制，通过确保设备在受到系统级噪声时不违反其规定的抖动规格，从而实现更有弹性的操作。
可用性
由于与石英加工、模具组装和包装相关的材料密集型、复杂的制造过程，振荡器可能需要花费大量时间来采购。定制频率振荡器可能需要更长的时间才能获得。选择可用于快速，快速交付的振荡器，无论是在分销商库存还是由供应商快速编程。快速的组件可用性简化了原型设计并实现了更快的设计

瑞萨技术


收发器时钟
除了可靠性、电源噪声抑制性能和可用性外，开发人员还应该考虑基于FPGA的收发器时钟应用的其他因素。对于高速串行数据通信(例如，10/40/100G以太网，光传输网络[OTN]， 3G-SDI, CPRI和PCI Express)，参考时钟选择至关重要，因为时钟抖动会对收发器误码率产生不利影响。更复杂的是，多速率应用需要一系列不同的参考频率。如图1所示，硬件设计人员通常有三种收发器参考时钟选项:
内部整数或分数锁相环
高性能FPGA包括内部整数/分数锁相环，可用于收发器时钟。这些锁相环在整数模式下工作时提供最低的抖动。当用于分数时钟合成时，牺牲了一些抖动性能。虽然该解决方案的抖动性能在某些应用中是可以接受的，但分立振荡器和时钟可以提供更低的抖动并更好地优化FPGA收发器性能。
单频振荡器可用于时钟固定速率的应用。对于多速率收发器，串行可编程到宽频率范围的I2C可编程晶体振荡器是一种优越的解决方案。I2C可编程振荡器的一个好处是它们可以与FPGA的整数锁相环结合使用。振荡器可以提供低抖动的分数时钟合成，FPGA的内部锁相环可以提供进一步的整数时钟乘法和低倾斜时钟路由。
时钟发生器/抖动衰减时钟IC

型号 描述 输出频率 相位抖动
Si510/11 单频低抖动XO 0.1 – 250 MHz 0.8 ps
Si514 I2C-可编程的低抖动XO
Si530/31 单频超低抖动XO 10 – 1417 MHz 0.3 ps
Si570 I2C-可编程低抖动XO
Si53306 通用时钟缓冲区/电平转换器，4个输出 1 – 725 MHz 45 fs
Si53301 通用时钟缓冲区/电平转换器，6个输出
Si53302 通用时钟缓冲区/电平转换器，10个输出
Si5335 任意频率，任意输出时钟发生器，引脚控制 1 – 350 MHz 1 ps
Si5338 任意频率，任意输出时钟发生器, I2C 控制 0.160 – 710 MHz
Si5317 抖动更清晰，引脚控制 1 – 710 MHz 0.3 ps
Si5326 任意频率的抖动衰减时钟, I2C/SPI 控制 0.002 – 1417 MHz
Si5328 10/40/100G 同步以太网时钟, I2C/SPI 0.008 – 808 MHz
对多个FPGA收发器进行时钟处理的最高性能方法是使用多输出时钟发生器/抖动衰减时钟。除了提供控制平面时钟外，频率敏捷时钟发生器还可用于时钟收发器。对于需要同步的应用(例如，SONET/SDH，同步以太网，广播视频和CPRI)，需要抖动衰减时钟IC。这些器件将超低相位噪声压控振荡器(vco)与低带宽锁相环(0.1 Hz至1 kHz典型)集成在一起，除了超低抖动频率合成外，还提供抖动/徘徊滤波。抖动衰减时钟还提供无命中切换，该特性在切换期间吸收两个输入时钟之间的相位差。这最大限度地降低了下游低带宽锁相环由于时钟重排而失去锁的风险。最后，抖动衰减时钟提供了一个保留参考时钟功能，确保收发器在参考时钟不可用的情况下保持正常运行。这个关键任务特性对于需要99.999%可用性的通信应用程序是必不可少的。

结论

最终，由硬件工程师为其基于FPGA的应用选择正确的内部和外部时钟解决方案组合。现在硬件设计师比以往任何时候都有更广泛的时间选择来优化他们的下一次设计

Skywork原厂编码 生产商 型号 类型 频率 输出 电源电压 频率稳定度 工作温度
515CAAM100000AAGR Skyworks晶振 Si515 VCXO 100 kHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAB32M7680AAGR Skyworks晶振 Si515 VCXO 32.768 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CBA4M09600AAGR Skyworks晶振 Si515 VCXO 4.096 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CDA8M00000AAGR Skyworks晶振 Si515 VCXO 8 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515GCA10M0000AAGR Skyworks晶振 Si515 VCXO 10 MHz CMOS 2.5V ±20ppm -40°C ~ 85°C
515CAA10M0000BAGR Skyworks晶振 Si515 VCXO 10 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAA22M5792BAGR Skyworks晶振 Si515 VCXO 22.5792 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAA24M5760BAGR Skyworks晶振 Si515 VCXO 24.576 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAA27M0000BAGR Skyworks晶振 Si515 VCXO 27 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAA4M09600BAGR Skyworks晶振 Si515 VCXO 4.096 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAA7M37472BAGR Skyworks晶振 Si515 VCXO 7.37472 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAA80M0000BAGR Skyworks晶振 Si515 VCXO 80 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAAM172162BAGR Skyworks晶振 Si515 VCXO 172.162 kHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAB27M0000BAGR Skyworks晶振 Si515 VCXO 27 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAB4M09600BAGR Skyworks晶振 Si515 VCXO 4.096 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAB5M00000BAGR Skyworks晶振 Si515 VCXO 5 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CBA24M0000BAGR 有源晶振 Si515 VCXO 24 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CBA36M8640BAGR Skyworks晶振 Si515 VCXO 36.864 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CBA38M4000BAGR Skyworks晶振 Si515 VCXO 38.4 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CBA80M0000BAGR Skyworks晶振 Si515 VCXO 80 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CBB14M3182BAGR Skyworks晶振 Si515 VCXO 14.3182 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CBB27M0000BAGR Skyworks晶振 Si515 VCXO 27 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CBB6M00000BAGR Skyworks晶振 Si515 VCXO 6 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CCA10M0000BAGR Skyworks晶振 Si515 VCXO 10 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CCA122M880BAGR Skyworks晶振 Si515 VCXO 122.88 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CCA40M0000BAGR Skyworks晶振 Si515 VCXO 40 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CCA61M4400BAGR Skyworks晶振 Si515 VCXO 61.44 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CCA64M0000BAGR Skyworks晶振 Si515 VCXO 64 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CCB122M880BAGR Skyworks晶振 Si515 VCXO 122.88 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CCB14M3182BAGR Skyworks晶振 Si515 VCXO 14.3182 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CCB16M3840BAGR Skyworks晶振 Si515 VCXO 16.384 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CCB25M0000BAGR Skyworks晶振 Si515 VCXO 25 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CDA10M0000BAGR Skyworks晶振 Si515 VCXO 10 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CDA27M0000BAGR Skyworks晶振 Si515 VCXO 27 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CDA32M7680BAGR Skyworks晶振 Si515 VCXO 32.768 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CDAM134200BAGR Skyworks晶振 Si515 VCXO 1.342 kHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CDB25M0000BAGR Skyworks晶振 Si515 VCXO 25 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CDB6M00000BAGR Skyworks晶振 Si515 VCXO 6 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515GAA25M0000BAGR Skyworks晶振 Si515 VCXO 25 MHz CMOS 2.5V ±20ppm -40°C ~ 85°C
515MDA17M1776BAGR Skyworks晶振 Si515 VCXO 17.1776 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515NDAM134200BAGR Skyworks晶振 Si515 VCXO 134.2 kHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAA12M2870BAGR Skyworks晶振 Si515 VCXO 12.287 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAA12M2880BAGR Skyworks晶振 Si515 VCXO 12.287 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAA98M3040BAGR Skyworks晶振 Si515 VCXO 98.3 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CCA50M0000BAGR Skyworks晶振 Si515 VCXO 50 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAA000282CAGR Skyworks晶振 Si515 VCXO 14.31818 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CDA51M2000BAGR Skyworks晶振 Si515 VCXO 51.2 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAA16M7770CAGR Skyworks晶振 Si515 VCXO 16.777 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515GAA54M0000CAGR Skyworks晶振 Si515 VCXO 54 MHz CMOS 2.5V ±20ppm -40°C ~ 85°C
515CAA16M0000BAGR Skyworks晶振 Si515 VCXO 16 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CBA32M7680CAGR Skyworks晶振 Si515 VCXO 32.768 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CAA12M2880CAGR Skyworks晶振 Si515 VCXO 12.288 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515CBA27M0000CAGR Skyworks晶振 Si515 VCXO 27 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
515GAA54M0000BAGR Skyworks晶振 Si515 VCXO 54 MHz CMOS 2.5V ±20ppm -40°C ~ 85°C
515GCA27M0000CAGR Skyworks晶振 Si515 VCXO 27 MHz CMOS 2.5V ±20ppm -40°C ~ 85°C
515GCA10M0000CAGR Skyworks晶振 Si515 VCXO 10 MHz CMOS 2.5V ±20ppm -40°C ~ 85°C
515CAA004711CAGR Skyworks晶振 Si515 VCXO 16.777215 MHz CMOS 3.3V ±20ppm -40°C ~ 85°C
