Cardinal可编程振荡器系列优势CJAC3LZ-A7BP-100.0TS

来源：泰河盛查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2024-04-10 14:17:54【大中小】

Cardinal可编程振荡器系列优势CJAC3LZ-A7BP-100.0TS

Cardinal可编程晶体振荡器，其组件已经成为一种新的市场的领导者。可编程产品系列有几个优点，包括良好的抖动性能、紧密的稳定性和高频率范围。这些振荡器有多种型号适合各种设计要求的包装尺寸。

晶体振荡器设计采用不同的方法，每种方法都有自己的优点缺点。基本振动的振荡器模式非常适合抖动敏感设计，但是他们在达到更高频率时面临限制由于晶体的厚度。另一方面，第三泛音模式振荡器提供更好的频率稳定性和高频选项，但它们需要更长的开发周期仍然可用。

锁相环(PLL)技术提供了更多的灵活性就新频率的可用性而言缩短交货时间。然而，PLL的抖动性能可能不符合严格的相位噪声要求。

为了支持快节奏的电路板设计，Cardinal组件引入了可编程晶振系列。这些振荡器可以提供抖动相当的更高频率选项性能和缩短的制造时间

什么是可编程晶体振荡器？

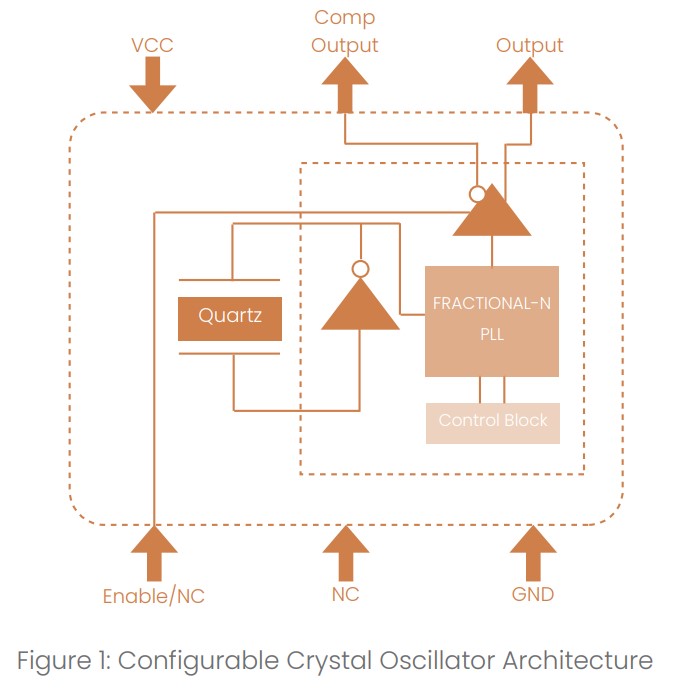

可编程晶体振荡器的设计采用先进的PLL技术，使其高度百搭。它可以提供很宽的频率范围和良好的抖动性能，使其适合需要精确定时的各种应用。这种晶体振荡器特别通用，因为它可以根据特定客户进行配置要求。在被配置之后，振荡器经过全面的性能测试，并且在交付给客户之前进行验证。与传统的晶体振荡器相比制造工艺，可编程晶体振荡器设计显著缩短了市场，与使用定频振荡器

Cardinal可编程振荡器系列优势CJAC3LZ-A7BP-100.0TS

可配置晶体振荡器的主要优势如下：

一，产品交付周期一周内

Cardinal晶振提供了一个可定制的面向寻求可编程的客户的解决方案石英晶体振荡器。我们的半成品可以量身定制以满足特定要求，例如输出逻辑、频率、稳定性和相位抖动。样品和生产数量可以通过我们的美国工厂快速获得经过彻底验证的最终产品，以及交付前测试。通过将客户的规格纳入半成品，我们大大减少产品开发周期。我们的高效方法使客户能够收到他们的定制的晶体振荡器在一周内，一个与传统相比有显著改进产品交付周期。Cardinal卡迪纳尔晶振公司很自豪卓越的客户服务和快捷周转时间，使我们成为可靠的来源几天内可预见的运行速度。
二，灵活、稳定的频率输出

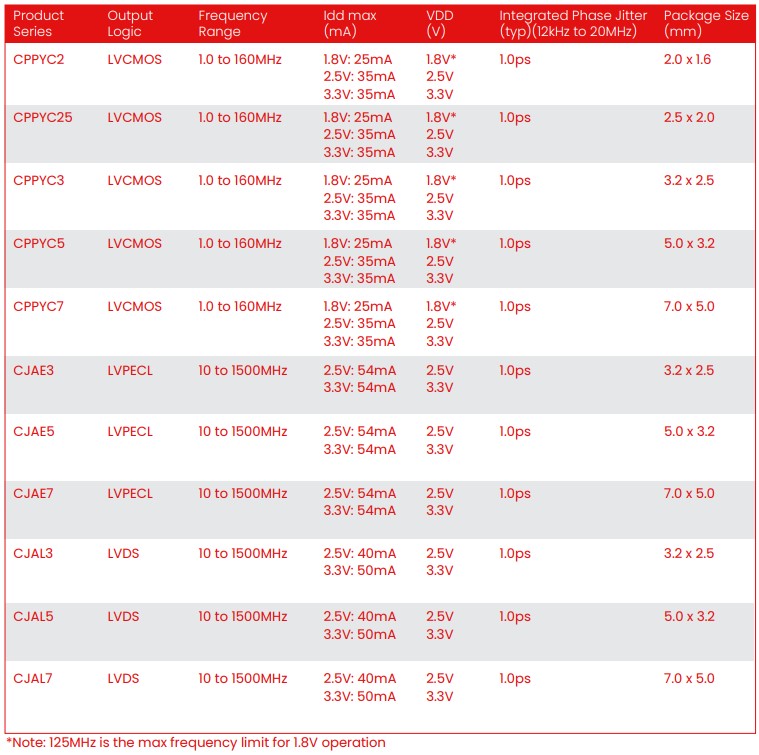

基本元件可编程晶振的频率范围为1MHz至200MHz 用于LVCMOS输出，10MHz至1500MHz用于差分输出，如LVDS和LVPECL输出差分晶振。较高的频率可以增强整体系统性能并可能降低成本以各种方式
1.最好是有一个经过充分验证的更高频率时钟参考系统而不是较低频率的时钟由于时间处理器的不确定性系统芯片组的功能。
2.一种可编程晶体振荡器具有频率可达 LVCMOS为200MHz，高达1500MHz LVPECL/LVDS差分晶振

3.可编程晶体振荡器是一种速度更快基本面和第三面的替代泛音型晶体振荡器，提供更好的控制和成本结构。它提供了及时交货的快速周转选项高效定制以满足特定的客户要求.

三，灵活的电源电压(范围从1.8V到3.3V)
在许多系统中，电源电压可以是复杂，因为不同的世代 IC的功能可能需要不同的电源电压。有多个电压是正常的单一系统中的电源。幸运的是，Cardinal组件可编程振荡器设计具有出色的电源电压容差，使其成为各种系统的合适解决方案。对于LVCMOS型，电源轨可以容忍电压范围为1.8V至3.3V，而差分型，可承受2.5V的电压这种灵活的电压供应设计匹配大多数系统电压要求，降低系统电源的复杂性设计和成本

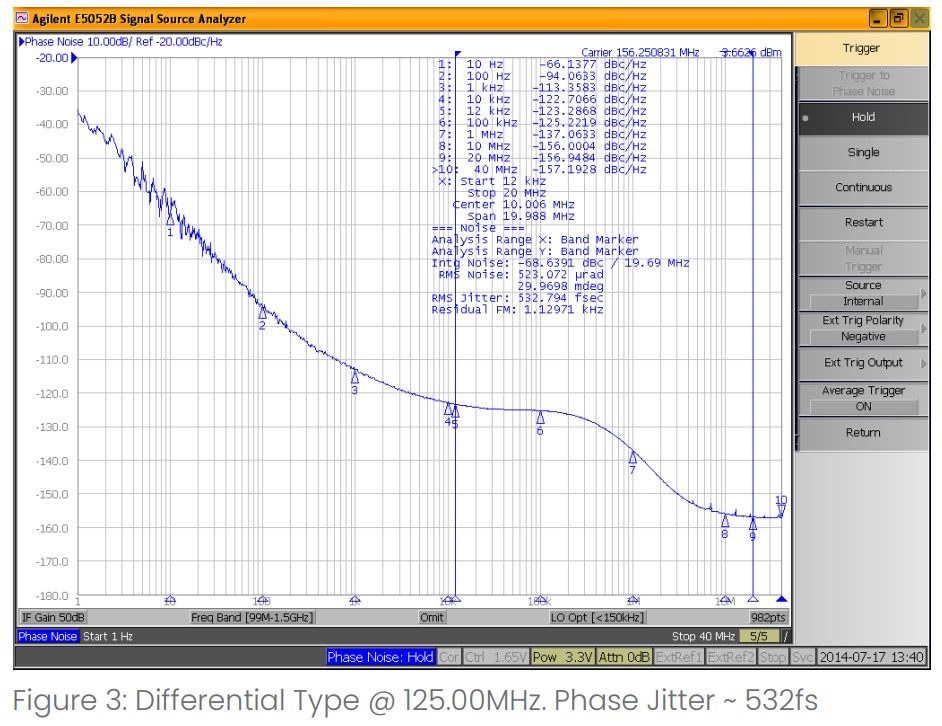

四，良好的相位抖动(低至1.0ps)
主要组件可编程产品利用最新一代的PLL(锁相 Loop)技术，它提供了一个重要的相位噪声性能的改善，尤其是在高频应用中。这对大多数人来说，性能水平通常是足够的应用程序

Cardinal可编程振荡器系列优势CJAC3LZ-A7BP-100.0TS

五，多种封装和兼容性普通晶体振荡器封装

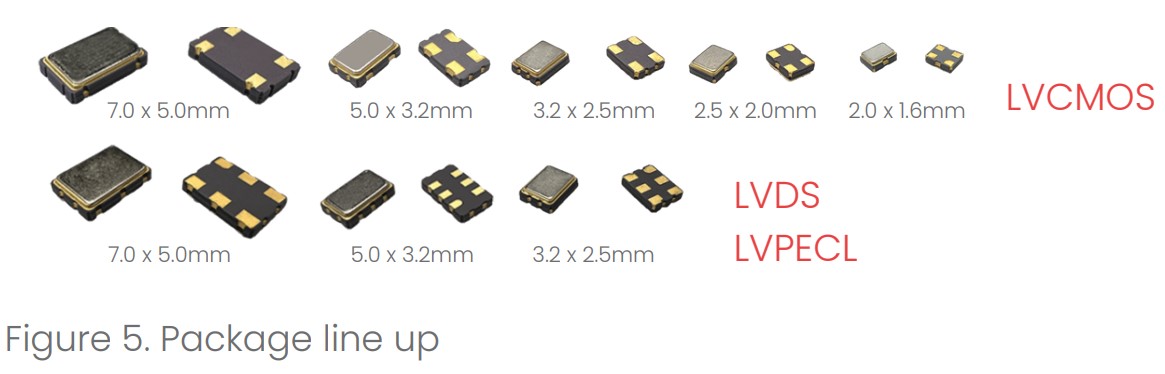

Cardinal Components提供五种不同的 LVCMOS输出封装，包括以下尺寸 2.0x1.6mm、2.5x2.0mm、3.2x2.5mm、5.0x3.2mm、和7.0x5.0mm贴片晶振。此外，还有三个不同尺寸的差分输出封装 3.2x2.5mm、5.0x3.2mm和7.0x5.0mm。所有这些包是pin和土地模式与传统的晶体振荡器封装，便于集成到现有系统中

Cardinal可编程振荡器系列优势CJAC3LZ-A7BP-100.0TS

六，严格的频率稳定度和宽操作范围温度范围支持

Cardinal Components提供了三个选项频率稳定性支持，包括20ppm， 25ppm和50ppm。此外，还有三个工作温度范围选项: 标准(-10℃至+70℃)，商用(-20℃至 +70摄氏度)和扩展温度(-40摄氏度至+85摄氏度)。选择频率稳定性的适当组合

可编程石英晶体振荡器的基本元件是尖端的频率控制产品显著缩短应用上市时间。其灵活的频率输出、宽电源电压范围，严格的频率稳定性，宽工作温度范围，出色的相位抖动特性使其成为理想的广泛应用的选择。

产品系列：

原厂编码	进口晶振	系列	频率	Description描述
CPPC5-A7BP-80.0TS	Cardinal晶振	FIPO™ CPP	80MHz	OSC XO 80.000MHZ CMOS SMD
CPPC7-A7BR-200.0TS	Cardinal晶振	FIPO™ CPP	200MHz	OSC XO 200.000MHZ CMOS SMD
CPPC7L-A5BP-60.0TS	Cardinal晶振	FIPO™ CPP	60MHz	OSC XO 60.000MHZ CMOS SMD
CPPC7L-A5BP-62.5TS	Cardinal晶振	FIPO™ CPP	62.5MHz	OSC XO 62.50MHZ CMOS SMD
CPPC7L-A7BP-125.0TS	Cardinal晶振	FIPO™ CPP	125MHz	OSC XO 125.000MHZ CMOS SMD
CPPC7L-A5BP-66.0TS	Cardinal晶振	FIPO™ CPP	66MHz	OSC XO 66.000MHZ CMOS SMD
CPPC7L-A5BR-16.896TS	Cardinal晶振	FIPO™ CPP	16.896MHz	OSC XO 16.896MHZ CMOS SMD
CPPC7L-A7BR-33.3333TS	Cardinal晶振	FIPO™ CPP	33.3333MHz	OSC XO 33.3333MHZ CMOS SMD
CPPC7L-A5BR-24.4196TS	Cardinal晶振	FIPO™ CPP	24.4196MHz	OSC XO 24.4196MHZ CMOS SMD
CPPC7-A7BR-210.0TS	Cardinal晶振	FIPO™ CPP	210MHz	OSC XO 210.000MHZ CMOS SMD
CPPC7L-A5BR-24.6945TS	Cardinal晶振	FIPO™ CPP	24.6945MHz	OSC XO 24.6945MHZ CMOS SMD
CPPC7L-A5BR-25.0TS	Cardinal晶振	FIPO™ CPP	25MHz	OSC XO 25.000MHZ CMOS SMD
CPPC7L-A7BR-40.0TS	Cardinal晶振	FIPO™ CPP	40MHz	OSC XO 40.000MHZ CMOS SMD
CPPC7L-A7BP-16.0000TS	Cardinal晶振	FIPO™ CPP	16MHz	OSC XO 16.000MHZ CMOS SMD
CPPC7L-A5BR-34.56TS	Cardinal晶振	FIPO™ CPP	34.56MHz	OSC XO 34.56MHZ CMOS SMD
CPPC7L-A5BR-40.0TS	Cardinal晶振	FIPO™ CPP	40MHz	OSC XO 40.000MHZ CMOS SMD
CPPC7L-A5BR-62.208TS	Cardinal晶振	FIPO™ CPP	62.208MHz	OSC XO 62.208MHZ CMOS SMD
CPPC7L-A7BR-10.368TS	Cardinal晶振	FIPO™ CPP	10.368MHz	OSC XO 10.368MHZ CMOS SMD
CPPC7L-A7B6-24.0TS	Cardinal晶振	FIPO™ CPP	24MHz	OSC XO 24.000MHZ CMOS SMD
CPPC7L-A7BP-100.0TS	Cardinal晶振	FIPO™ CPP	100MHz	OSC XO 100.000MHZ CMOS SMD
CPPC7L-A7BP-62.5TS	Cardinal晶振	FIPO™ CPP	62.5MHz	OSC XO 62.50MHZ CMOS SMD
CPPC7L-A7BR-28.63636TS	振荡器	FIPO™ CPP	28.63636MHz	OSC XO 28.63636MHZ CMOS SMD
CPPC7-A7BP-25.175TS	Cardinal晶振	FIPO™ CPP	25.175MHz	OSC XO 25.175MHZ CMOS SMD
CPPC7L-A7BR-32.0TS	Cardinal晶振	FIPO™ CPP	32MHz	OSC XO 32.000MHZ CMOS SMD
CPPC7-A7BR-20.0TS	Cardinal晶振	FIPO™ CPP	20MHz	OSC XO 20.000MHZ CMOS SMD
CPPC7L-A7BP-78.0TS	Cardinal晶振	FIPO™ CPP	78MHz	OSC XO 78.000MHZ CMOS SMD
CPPC7L-A7B6-16.384TS	Cardinal晶振	FIPO™ CPP	16.384MHz	OSC XO 16.384MHZ CMOS SMD
CPPC7-A7BP-29.4912TS	Cardinal晶振	FIPO™ CPP	29.4912MHz	OSC XO 29.4912MHZ CMOS SMD
CPPC7L-A7BP-8.0TS	Cardinal晶振	FIPO™ CPP	8MHz	OSC XO 8.000MHZ CMOS SMD
CPPC7-A7BP-3.6864PD	Cardinal晶振	FIPO™ CPP	3.6864MHz	OSC XO 3.6864MHZ CMOS SMD
CPPC7L-A7B6-22.0000TS	Cardinal晶振	FIPO™ CPP	22MHz	OSC XO 22.000MHZ CMOS SMD
CPPC7L-A7BP-81.92TS	Cardinal晶振	FIPO™ CPP	81.92MHz	OSC XO 81.92MHZ CMOS SMD
CPPC7-A7BR-211.0TS	Cardinal晶振	FIPO™ CPP	211MHz	OSC XO 211.000MHZ CMOS SMD
CPPC7L-A7BR-40.32TS	Cardinal晶振	FIPO™ CPP	40.32MHz	OSC XO 40.32MHZ CMOS SMD
CPPC7-A7BP-30.0TS	Cardinal晶振	FIPO™ CPP	30MHz	OSC XO 30.000MHZ CMOS SMD
CPPC7-A7BR-28.0TS	Cardinal晶振	FIPO™ CPP	28MHz	OSC XO 28.000MHZ CMOS SMD
CPPC7L-A7BR-40.5PD	Cardinal晶振	FIPO™ CPP	40.5MHz	OSC XO 40.50MHZ CMOS SMD
CPPC7L-A7BP-2.0TS	Cardinal晶振	FIPO™ CPP	2MHz	OSC XO 2.000MHZ CMOS SMD
CPPC7-A7BP-32.0TS	Cardinal晶振	FIPO™ CPP	32MHz	OSC XO 32.000MHZ CMOS SMD
CPPC7-A7BP-4.0TS	Cardinal晶振	FIPO™ CPP	4MHz	OSC XO 4.000MHZ CMOS SMD
CPPC7L-A7BR-50.0TS	Cardinal晶振	FIPO™ CPP	50MHz	OSC XO 50.000MHZ CMOS SMD
CPPC7L-B6-14.318TS	Cardinal晶振	FIPO™ CPP	14.318MHz	OSC XO 14.318MHZ CMOS SMD
