无线应用最高频率精度的无源晶体编码曝光ECS-270-20-30B-TR

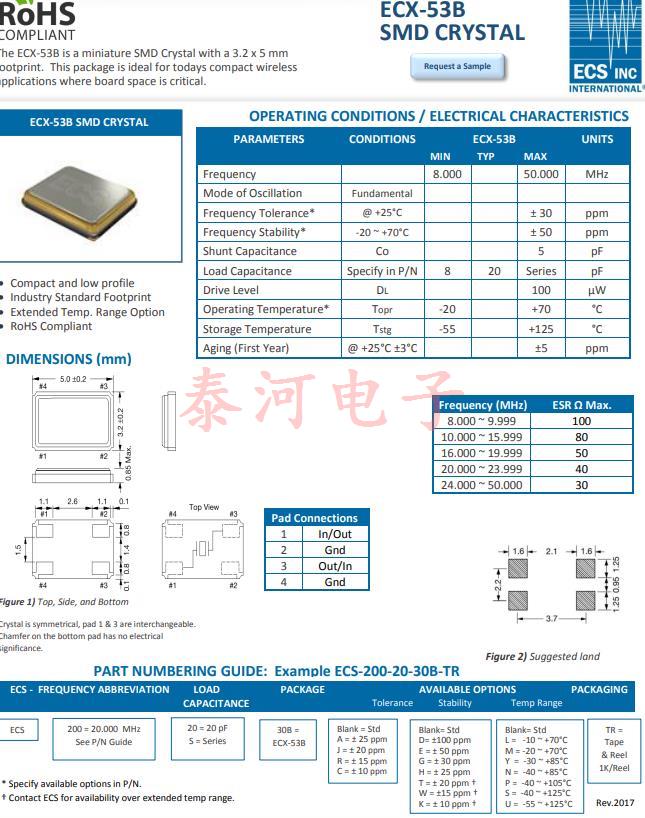

无线应用最高频率精度的无源晶体编码曝光ECS-270-20-30B-TR，无线应用对石英晶体的主要要求自然是频率精度。电路通常被分配窄频带的无线电波长。ECS公司针对无线应用开发适合的晶振型号ECX-53B，编码ECS-270-20-30B-TR是一款轻薄型贴片型的石英晶振，无源贴片晶振，频率为27MHZ，该ECX-53B是一个微型SMD晶体与3.2 x 5毫米尺寸。这个包装是理想的今天的紧凑型无线电路板空间至关重要的应用。

贴片晶体为了防止来自其他频率的干扰，也为了能够在更长的范围内进行连接，将偏离标称频率的任何偏移保持在最小是很重要的。例如，在蓝牙中，最大允许频率偏差是百万分之40(ppm)。在任何情况下，在应用程序的整个生命周期中的任何时候都不能超过这个限制。为了确保这一点，开发者必须使用最坏情况计算来估计所有可能的影响，因此，特别是:

25°C时的公差

• 在预期温度范围内的稳定性
• 电路C不匹配导致的误差L
• 长期变化
• 负载电容容差引起的误差(=CL偏差)
• CLIC引脚电容容差加上PCB容差

• 原厂编码	晶振厂家	型号	频率	工作温度
  ECS-60-32-28A-TR	ECS晶振	CSM-4A	6MHz	-10°C ~ 70°C
  ECS-240-12-28A-TR	ECS晶振	CSM-4A	24MHz	-10°C ~ 70°C
  ECS-120-18-5PVX	ECS晶振	CSM-7SSX	12MHz	-10°C ~ 70°C
  ECS-36-20-28A-TR	ECS晶振	CSM-4A	3.6864MHz	-10°C ~ 70°C
  ECS-100-20-5PVX	ECS晶振	CSM-7SSX	10MHz	-10°C ~ 70°C
  ECS-120-S-28AX-TR	ECS晶振	CSM-4AX	12MHz	-10°C ~ 70°C
  ECS-240-S-1	ECS晶振	HC-49U	24MHz	-10°C ~ 70°C
  ECS-20-20-1X	ECS晶振	HC-49UX	2MHz	-10°C ~ 70°C
  ECS-18-13-1X	ECS晶振	HC-49UX	1.8432MHz	-10°C ~ 70°C
  ECS-240-13-42-CKM-TR	ECS晶振	ECX-42	24MHz	-20°C ~ 70°C
  ECS-203.563-CDX-0375	ECS晶振	CSM-7	20.3563MHz	-10°C ~ 70°C
  ECS-200-20-30B-TR	ECS晶振	ECX-53B	20MHz	-20°C ~ 70°C
  ECS-135.600-CD-0374	ECS晶振	CSM-7	13.56MHz	-10°C ~ 70°C
  ECS-270-20-30B-TR	ECS晶振	ECX-53B	27MHz	-20°C ~ 70°C
  ECS-071.505-CDX-0370	ECS晶振	CSM-7	7.1505MHz	-10°C ~ 70°C
  ECS-100-20-30B-TR	ECS晶振	ECX-53B	10MHz	-20°C ~ 70°C
  ECS-73-20-19A-TR	ECS晶振	ECX-19A	7.3728MHz	-10°C ~ 70°C
  ECS-80-20-20A-TR	ECS晶振	CSM-8	8MHz	-10°C ~ 70°C
  ECS-240-12-20A-TR	ECS晶振	CSM-8	24MHz	-10°C ~ 70°C
  ECS-143-20-23A-TR	ECS晶振	ECX-64A	14.31818MHz	-10°C ~ 70°C
  ECS-100-S-20A-TR	ECS晶振	CSM-8	10MHz	-10°C ~ 70°C
  ECS-400-S-20A-TR	ECS晶振	CSM-8	40MHz	-10°C ~ 70°C
  ECS-196-20-23A-TR	ECS晶振	ECX-64A	19.6608MHz	-10°C ~ 70°C
  ECS-200-S-20A-TR	ECS晶振	CSM-8	20MHz	-10°C ~ 70°C
  ECS-320-S-20A-F-TR	ECS晶振	CSM-8	32MHz	-10°C ~ 70°C
  ECS-160-S-23A-TR	ECS晶振	ECX-64A	16MHz	-10°C ~ 70°C
  ECS-35-17-19A-TR	ECS晶振	ECX-19A	3.579545MHz	-10°C ~ 70°C
  ECS-80-20-19A-TR	ECS晶振	ECX-19A	8MHz	-10°C ~ 70°C
  ECS-120-20-20A-TR	ECS晶振	CSM-8	12MHz	-10°C ~ 70°C
  ECS-98.3-20-20A-TR	ECS晶振	CSM-8	9.8304MHz	-10°C ~ 70°C
  ECS-110.5-S-20A-TR	ECS晶振	CSM-8	11.0592MHz	-10°C ~ 70°C
  ECS-147.4-S-20A-TR	ECS晶振	CSM-8	14.7456MHz	-10°C ~ 70°C
  ECS-184-S-20A-TR	ECS晶振	CSM-8	18.432MHz	-10°C ~ 70°C
  ECS-200-20-20A-TR	ECS晶振	CSM-8	20MHz	-10°C ~ 70°C
  ECS-240-S-20A-TR	ECS晶振	CSM-8	24MHz	-10°C ~ 70°C
  ECS-240.0014S20A-TR	ECS晶振	CSM-8	24.00014MHz	-10°C ~ 70°C
  ECS-360-S-20A-F-TR	ECS晶振	CSM-8	36MHz	-10°C ~ 70°C
  ECS-400-S-20A-F-TR	ECS晶振	CSM-8	40MHz	-10°C ~ 70°C
  ECS-40-20-19A-TR	ECS晶振	ECX-19A	4MHz	-10°C ~ 70°C
  ECS-49-20-19A-TR	ECS晶振	ECX-19A	4.9152MHz	-10°C ~ 70°C
  ECS-120-S-19A-TR	ECS晶振	ECX-19A	12MHz	-10°C ~ 70°C
  ECS-120-20-19A-TR	ECS晶振	ECX-19A	12MHz	-10°C ~ 70°C
  ECS-160-20-20A-TR	ECS晶振	CSM-8	16MHz	-10°C ~ 70°C
  ECS-135.600-CDX-0374	ECS晶振	CSM-7	13.56MHz	-10°C ~ 70°C
  ECS-48.97-CDX-0065-TR	ECS晶振	CSM-7	4.897MHz	-10°C ~ 70°C
  ECS-235.122-CDX-0378	ECS晶振	CSM-7	23.5122MHz	-10°C ~ 70°C
  ECS-200-20-23B-TR	ECS晶振	ECX-64B	20MHz	-10°C ~ 70°C
  ECS-143-20-23B-TR	ECS晶振	ECX-64B	14.31818MHz	-10°C ~ 70°C
  ECS-196-20-23B-TR	ECS晶振	ECX-64B	19.6608MHz	-10°C ~ 70°C
  ECS-120-20-23B-TR	ECS晶振	ECX-64B	12MHz	-10°C ~ 70°C
  ECS-250-18-23B-F-TR	ECS晶振	ECX-64B	25MHz	-10°C ~ 70°C
  ECS-200-20-23A-TR	美国ECS晶振	ECX-64A	20MHz	-10°C ~ 70°C
  ECS-147.4-20-7SX-TR	ECS晶振	ECX-3SX	14.7456MHz	-10°C ~ 70°C
  ECS-40-20-7S-TR	ECS晶振	ECX-3S	4MHz	-10°C ~ 70°C
  ECS-260-8-47-JTN-TR	ECS晶振	ECX-1247	26MHz	-40°C ~ 85°C
  ECS-110.5-20-7S-TR	ECS晶振	ECX-3S	11.0592MHz	-10°C ~ 70°C
  ECS-163-18-7SX-TR	ECS晶振	ECX-3SX	16.384MHz	-10°C ~ 70°C
  ECS-360-8-47-JTN-TR	ECS晶振	ECX-1247	36MHz	-40°C ~ 85°C
  ECS-61-32-7SX-TR	ECS晶振	ECX-3SX	6.144MHz	-10°C ~ 70°C
  ECS-73-20-7SX-TR	ECS晶振	ECX-3SX	7.3728MHz	-10°C ~ 70°C
  ECS-110.5-S-7SX-TR	ECS晶振	ECX-3SX	11.0592MHz	-10°C ~ 70°C
  ECS-73-20-7S-TR	ECS晶振	ECX-3S	7.3728MHz	-10°C ~ 70°C
  ECS-196.6-20-7S-TR	ECS晶振	ECX-3S	19.6608MHz	-10°C ~ 70°C
  ECS-180-18-7SX-TR	ECS晶振	ECX-3SX	18MHz	-10°C ~ 70°C
  ECS-35-17-7SX-TR	ECS晶振	ECX-3SX	3.579545MHz	-10°C ~ 70°C
  ECS-120-18-7S-TR	ECS晶振	ECX-3S	12MHz	-10°C ~ 70°C

  无线应用最高频率精度的无源晶体编码曝光ECS-270-20-30B-TR，为确保25°C时的频率合规性，规格中定义了每个石英晶振元件的负载电容。负载电容是生产过程中石英晶体最精确匹配的电容。在这里，晶体被激发振荡，频率被测量，如果需要，银电极的质量通过蒸发沉积或腐蚀(通过离子轰击)来校正。

如果活动的CL在最终电路的匹配过程中，晶体将在室温下以其标称频率可靠地振荡。

对于开发者来说，这种匹配带来的问题是，他们通常不知道当前使用的晶振晶体给测量带来了什么误差。不知道这一点，就不可能进行精确的匹配。如果匹配是在石英供应商的实验室中进行的，则通常是测量单个晶体带来的频率偏差，然后进行补偿。或者，希望自己进行精确匹配的开发人员可以从供应商处获得测量样本，以便补偿引入的误差。
