爱普生石英晶振的参数物特性

被制作的AT切割的水晶振动子根据AT切割石英晶体谐振器的谐波模式不同的水晶片的厚度也不同。

（1）晶振晶体的厚度和振荡频率之间的关系

f：水晶片的直列谐振频率

计算AT切割16MHz的厚度的情况

t = 1.67 / 16 = 0.104（mm）

（2）频率温度特性标准例

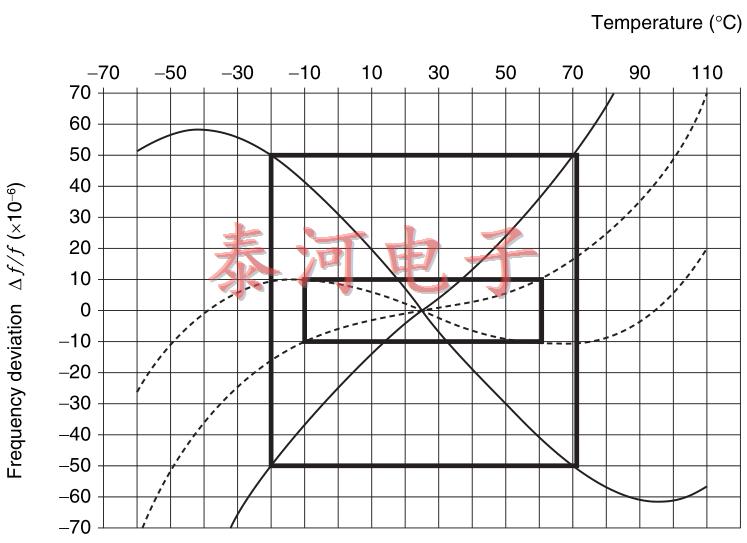

AT切割的振荡子的频率温度特性是三次曲线。下面的图是通过任意设定的温度范围和频率偏差标准的频率温度特性的例子。

小的四角包围的范围

±10×10-6（- 10～60 : 25°C）

被大的方形包围的范围

±50×10-6（- 20～70 : 25°C）

规格满足标准

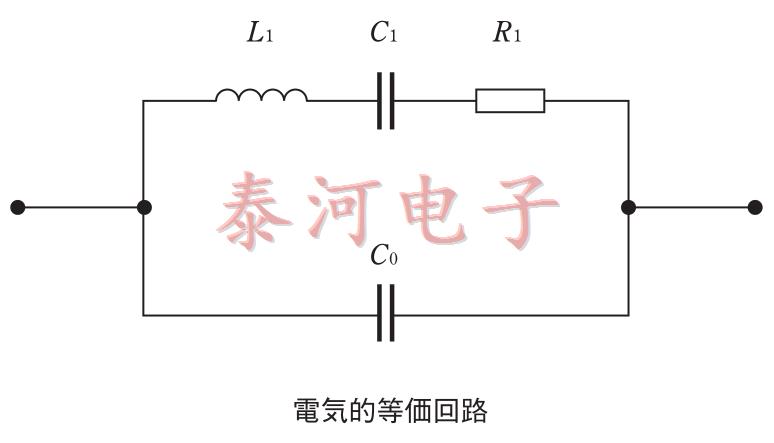

（3）石英水晶振荡子的等效电路和等效定数

在共振频率附近，由以下等效常数表示。（根据JIS标准在括号中。）

L 1：串联电感

（等效串联电感）

C 1：串联电容

（等效系列容量）

R 1：串联电阻

（等效串联电阻）

C 0：并联容量

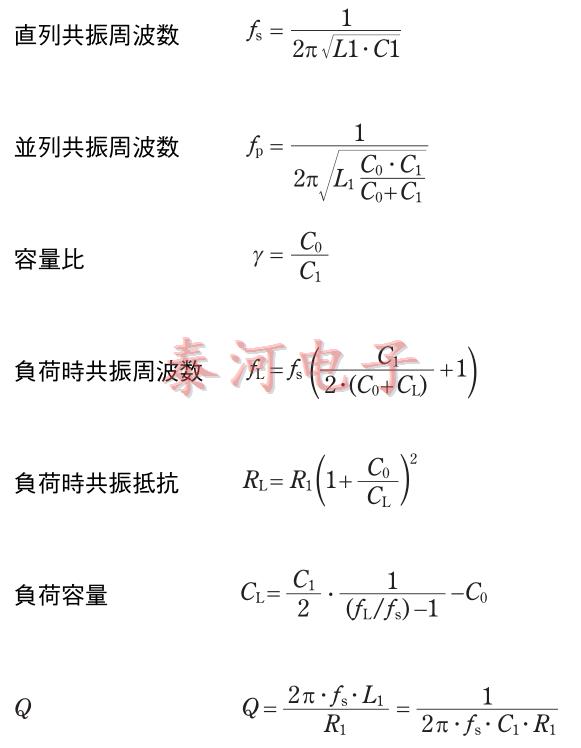

（4）根据等效定数和负载电容计算的项目

fL与水晶振动子连接的负荷容量变化频率也会产生变化,CL越小频率的变化会越大。

RL表示在连接负载电容时阻抗变化。C L变小的话，水晶振荡子的阻抗会变大。
