什么是三态函数

What is Tri-State Function?

トライステート関数とは

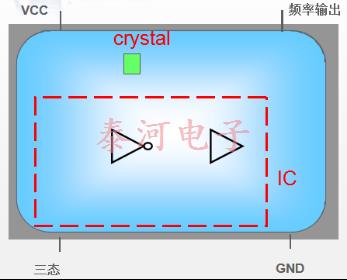

1. In oscillator with Tri-state function, oscillator output can be controlled by the Tri-state pin as follows:
Logic High : Output Enable
Logic Low :Output Disable

トライステート機能付きオシレータでは、次のようにトライステートピンでオシレータ出力を制御できます。
ロジックハイ：出力イネーブル
ロジックロー：出力ディセーブル
2. The Tri-state function would allow output pin to assume high-impedance state, effectively removing the oscillator output from the circuit.

トライステート機能により、出力ピンをハイインピーダンス状態にすることができ、回路から発振器の出力を効果的に取り除くことができます。

3. Oscillator circuits can remain on or be turned off while output is disabled in Tri-State.

出力がトライステートでディスエーブルされている間、発振回路はオンのままにするかオフにすることができます。

Oscillator Operating Mode in Tri-state:Oscillator Circuits Off

トライステートの発振器動作モード：発振器回路オフ

•Advantage :Lower standby current

•利点：スタンバイ電流が低い

•Drawback :Longer startup time:( Fundamental mode > 0.2mS),( 3rd Overtone mode > 2mS)

•欠点：起動時間が長くなります:(基本モード> 0.2ミリ秒）、（3倍音モード> 2ミリ秒）

Oscillator Operating Mode in Tri-state:Oscillator Circuits On

トライステートのオシレータ動作モード：オシレータ回路オン

•Advantage:Shorter output enable time(< 0.1mS)

利点：短い出力イネーブル時間（<0.1mS）

•Drawback:Higher standby current

欠点：高いスタンバイ電流

Standby Current Comparison between Different Oscillator Operating Mode

異なる発振器動作モード間の待機電流の比較

•Only PX/PY series have oscillator on/off option when output is disabled.

出力が無効の場合、PX / PYシリーズのみオシレータのオン/オフオプションがあります。

•All other oscillator series have oscillator turned off in Tri-state.

他のすべての発振器シリーズは、トライステートで発振器がオフになっています。

How to Disable Tri-State Function

トライステート機能を無効にする方法

•If Tri-state function is no needed, the Tri-state pin shall be connected to the Vcc pin or left floating.

トライステート機能が不要な場合は、トライステートピンをVccピンに接続するか、フローティングのままにします。

There is a internal pull- up resistor which would enable output if Tri-state pin is left floating.

トライステートピンをフローティングのままにしておくと、出力をイネーブルする内部プルアップ抵抗があります。

•TAITIEN recommends connecting Tri-State pin to VCC if Tri-state function is not needed.

トライステート機能が不要な場合は、トライステート端子をVCCに接続することをお勧めします。
