FOX晶振FK135系列编码FK135EIHM0.032768-T3是一款小体积无源晶振

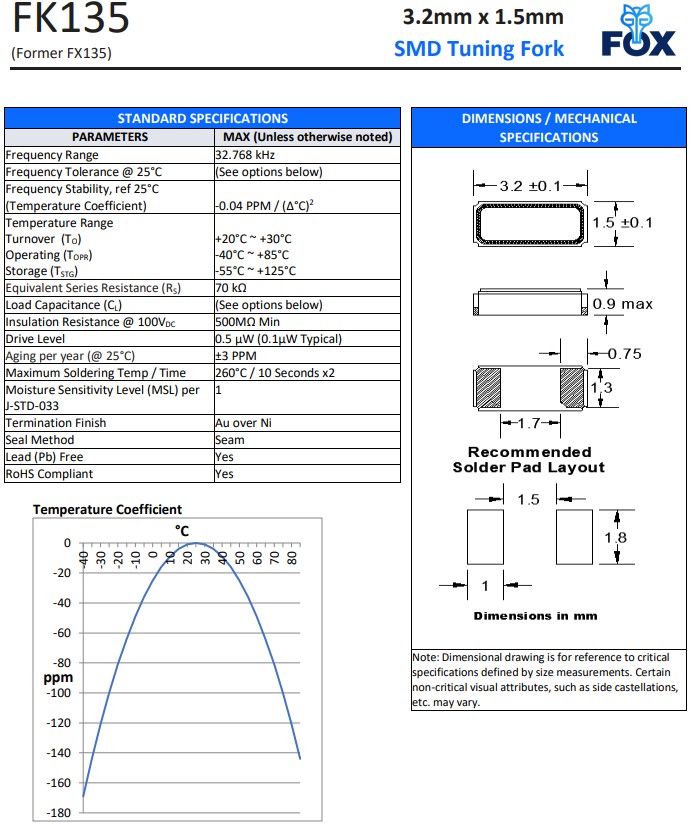

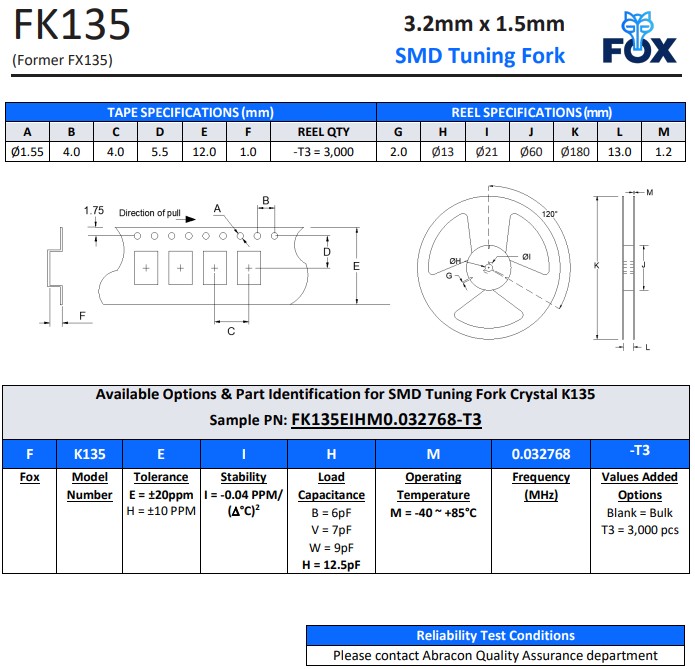

FOX晶振生产的FK135系列,编码FK135EIHM0.032768-T3,两脚贴片晶振,频率32.768kHz,小体积无源晶振尺寸3.2x1.5mm表面贴装,石英晶体谐振器,ESR(等效串联电阻):70kΩ,负载电容:12.5pF,频率容差±20ppm,工作温度:-40℃至+85℃,符合 RoHS/RoHS II标准,无铅 (Pb)
FOX晶振FK135系列编码FK135EIHM0.032768-T3是一款小体积无源晶振
FOX晶振FK135系列编码FK135EIHM0.032768-T3是一款小体积无源晶振
Manufacturer Part Number原厂编码
Manufacturer厂家
Series型号
Type 系列
Frequency
Package / Case包装/封装
FX135A-327
Fox Crystal
FX135A
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
FX135A-327
Fox Crystal
FX135A
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
FX135A-327
Fox Crystal
FX135A
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
FSRLF327
Fox Crystal
FSRLF
kHz Crystal (Tuning Fork)
32.768kHz
4-SOJ, 5.50mm pitch
FSRLF327
FOXcrystal
FSRLF
kHz Crystal (Tuning Fork)
32.768kHz
4-SOJ, 5.50mm pitch
FSRLF327
Fox Crystal
FSRLF
kHz Crystal (Tuning Fork)
32.768kHz
4-SOJ, 5.50mm pitch
FSXLF327
Fox Crystal
FSXLF
kHz Crystal (Tuning Fork)
32.768kHz
4-SMD, Flat Lead, 3 Leads
FSXLF327
Fox Crystal
FSXLF
kHz Crystal (Tuning Fork)
32.768kHz
4-SMD, Flat Lead, 3 Leads
FSXLF327
Fox Crystal
FSXLF
kHz Crystal (Tuning Fork)
32.768kHz
4-SMD, Flat Lead, 3 Leads
FSMLF327
Fox Crystal
FSMLF
kHz Crystal (Tuning Fork)
32.768kHz
4-SOJ, 2.29mm pitch
FSMLF327
Fox Crystal
FSMLF
kHz Crystal (Tuning Fork)
32.768k晶体
4-SOJ, 2.29mm pitch
FSMLF327
Fox Crystal
FSMLF
kHz Crystal (Tuning Fork)
32.768kHz
4-SOJ, 2.29mm pitch
FOXSDLF/200-20
Fox Crystal
HC49SDLF
MHz Crystal
20MHz
HC49/US
FOXSDLF/200-20
Fox Crystal
HC49SDLF
MHz Crystal
20MHz
HC49/US
FOXSDLF/200-20
Fox Crystal
HC49SDLF
MHz Crystal
20MHz
HC49/US
FOXSLF/200-20
Fox Crystal
HC49SLF
MHz Crystal
20MHz
HC49/US
FQ5032B-20.000
Fox Crystal
C5BQ
MHz Crystal
20MHz
4-SMD, No Lead
FQ5032B-20.000
Fox Crystal
C5BQ
MHz Crystal
20MHz
4-SMD, No Lead
FQ5032B-20.000
Fox Crystal
C5BQ
MHz Crystal
20MHz
4-SMD, No Lead
FOXLF200-20
Fox Crystal
HC49ULF
MHz Crystal
20MHz
HC49/U
FOX晶振FK135系列编码FK135EIHM0.032768-T3是一款小体积无源晶振
NC38LF-327
Fox Crystal
NC38LF
kHz Crystal (Tuning Fork)
32.768kHz
Cylindrical Can, Radial
NC26LF-327
Fox Crystal
NC26LF
kHz Crystal (Tuning Fork)
32.768kHz
Cylindrical Can, Radial
FSRLF327-6
Fox Crystal
FSRLF
kHz Crystal (Tuning Fork)
32.768kHz
4-SOJ, 5.50mm pitch
FSRLF327-6
Fox Crystal
FSRLF
kHz Crystal (Tuning Fork)
32.768kHz
4-SOJ, 5.50mm pitch
FSRLF327-6
Fox Crystal
FSRLF
kHz Crystal (Tuning Fork)
32.768kHz
4-SOJ, 5.50mm pitch
FX122-327
Fox Crystal
FX122
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
FX122-327
Fox Crystal
FX122
kHz Crystal (Tuning Fork)
32.768k
2-SMD, No Lead
FX122-327
Fox Crystal
FX122
kHz Crystal (Tuning Fork)
32.768kHz
2-SMD, No Lead
FOXSDLF/200R-20/TR
Fox Crystal
HC49SDLF
MHz Crystal
20MHz
HC49/US
FOXSDLF/200R-20/TR
Fox Crystal
HC49SDLF
MHz Crystal
20MHz
HC49/US
FOXSDLF/200R-20/TR
Fox Crystal
HC49SDLF
MHz Crystal
20MHz
HC49/US
FQ5032BR-20.000
Fox Crystal
C5BQ
MHz Crystal
20MHz
4-SMD, No Lead
FQ5032BR-20.000
Fox Crystal
C5BQ
MHz Crystal
20MHz
4-SMD, No Lead
FQ5032BR-20.000
Fox Crystal
C5BQ
MHz Crystal
20MHz
4-SMD, No Lead
FOXSLF/200
Fox Crystal
HC49SLF
MHz Crystal
20MHz
HC49/US
FX252BS-20.000
Fox Crystal
FX252B
MHz Crystal
20MHz
4-SMD, No Lead
FQ3225B-20.000
Fox Crystal
FQ3225B
MHz Crystal
20MHz
4-SMD, No Lead
FQ3225BR-20.000
Fox Crystal
FQ3225B
MHz Crystal
20MHz
4-SMD, No Lead
FQ3225BR-20.000
Fox Crystal
FQ3225B
MHz Crystal
20MHz
4-SMD, No Lead
FQ3225BR-20.000
Fox Crystal
FQ3225B
MHz Crystal
20MHz
4-SMD, No Lead
FX532B-20.000
Fox Crystal
FX532B
MHz Crystal
20MHz
4-SMD, No Lead
FX425B-20.000
Fox Crystal
FX425B
MHz Crystal
20MHz
4-SMD, No Lead
FPXLF200-20
Fox Crystal
FPXLF
MHz Crystal
20MHz
4-SMD, No Lead
晶体单元搬运注意事项:
1)安装注意事项;如果电路板变形,例如安装后弯曲、之间的焊接点剥落晶体谐振器和电路板可能会在陶瓷封装中产生裂纹,导致损耗 真空、内部元件的破坏等。尤其是当重新铺设它所在的板时安装时,可能会施加较大的应力,请考虑电路板布局和切割 最小化产品压力的方法。
当产品自动安装在电路板上时,如果晶体谐振器受到较大冲击,特性可能会改变/恶化,或者产品可能会损坏。当自动安装时,请考虑对晶体单元的冲击来设置条件。此外,请事先进行安装测试,并确认对没有影响晶体谐振器的特性。
由于电路板的膨胀系数不同于晶体封装中使用的陶瓷,安装时长时间反复剧烈的温度变化可能会在焊接部分产生裂纹。在这种情况下使用时,请事先进行测试并确认 对晶体单元没有影响。
陶瓷封装是小而薄的产品。因此,如果/当您在安装后返工时,请考虑要使用的工具的选择和处理。

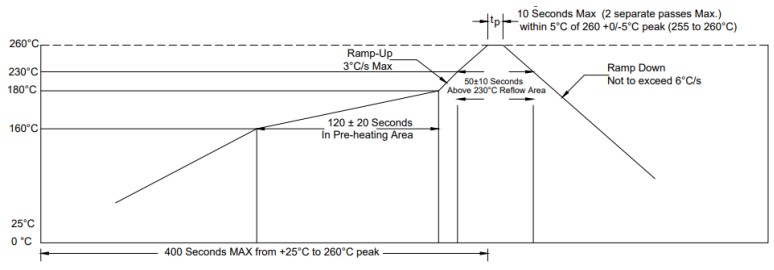

2)焊接;以下是用于焊接的典型SMD无铅回流曲线:
高温下过长的加热时间可能导致特性恶化,并可能破坏晶体单元。对于手工返工,在300℃或更低的温度下加热引线部分5秒或更短时间。
3)清洁;因为小而薄的晶体芯片被用于音叉晶体单元,并且频率接近 超声波清洗机,水晶片容易破碎。因此,不要进行超声波清洗。
