关于晶体振荡器的正确电气操作

为了能够正确的使用我们的石英晶体振荡器，并可以正确的展示出关于晶体振荡器优秀的性能，下面为大家介绍了关于晶体振荡器的电气操作的一些操作方法以及注意事项。

1.电气操作

（1）将电源极性正确连接到指定的端子。如果反向正反转或将其连接到规定以外的端子，则晶体振荡器内部使用的部件可能会损坏，可能无法用作振荡器。

另外，即使施加高于额定值的电压，也可能发生与上述相同的故障，因此请务必在额定电压下使用。如果施加小于额定值的电压，则不存在损坏内部部件的危险，但可能不满足规定的性能。

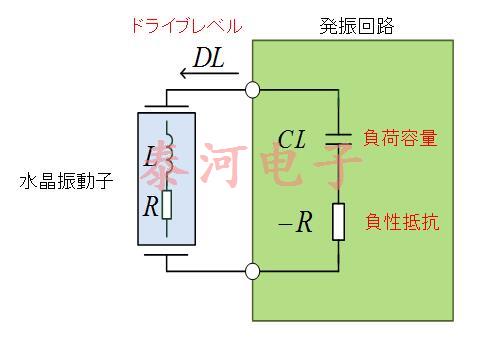

（2）负载阻抗
连接负载阻抗的指定值。如果连接了除指定值之外的负载阻抗，则输出频率和输出电平可能不满足标准值，并且可能出现诸如输出波形失真的问题。特别是，请根据规定调整负载阻抗的电抗。
（3）输出频率和电平
测量晶体振荡器的输出频率或输出电平时，请将测量仪器的输入阻抗与晶体振荡器的负载阻抗相匹配。
当测量仪器的输入阻抗与晶体振荡器的负载阻抗不同时，请用高阻抗测量，这可能会忽略测量仪器的阻抗。

2.机械处理
（1）冲击
不要施加强烈冲击。在运输或安装到设备时，请勿施加意外坠落或撞击硬物等冲击。晶体振荡器内部使用的部件可能已损坏，可能无法用作振荡器。
如果施加强烈冲击，请务必在使用前检查特性。
（2）引线型晶体振荡器
安装请勿对晶体振荡器端子和安装螺钉施加过大的力。
当安装在印刷电路板上时，安装孔之间的间距应与晶体振荡器的端子间距相匹配。请注意，如果强行安装安装孔，使其间距偏离，可能会损坏端子。
不要弯曲0.6mmφ或更大的密封端子。
自0.6mmφ需要弯曲下面末端保护即使引起了密封的玻璃部分，它不直接从密封的底部弯曲。如果在玻璃部分中形成裂缝，则可能无法获得诸如气密性和绝缘失效的充分特性。
当实施非密封型（带有频率校正到该产品的情况下的孔），所述孔的内部的可变电容器中，可动部件，如可变电阻器被布置为磁通进入请工作。
请在5秒内在260℃（端子部件温度）焊接端子。请避免直接焊接到盖子，底座上。
（3）表面贴装型晶体振荡器的安装
<3-1>安装在板上后温度变化很大
在表面使用陶瓷安装晶体振荡器封装，如果安装板的材料具有陶瓷之间不同的膨胀系数，在一个环境中重复长期剧烈的温度变化，裂纹在焊接圆角部有可能发生。
如果假设有这样的环境条件，我们建议您提前检查。
<3-2>所造成的自动安装冲击
根据自动安装的晶体振荡器的吸附或夹持，并且，如果应力是太大的冲击的安装在电路板上时，请注意，导致改变或的特性的劣化。
<3-3>产生的应力弯曲板
焊接后的晶体振荡器，以印刷电路板，弯曲基片的表面和请注意，它可能在包装或剥离由机械应力焊接部的晶体振荡器产生裂纹。
（4）清洁
请勿浸入以下晶体振荡器。
NV13M08YK NV13M08YM NV13M08YN NV13M09WK NV13M09WN NV11M09YA NV13M09WS NV13M09WT NY13M09WA 所有高精度晶体振荡器（OCXO）

3.存储
环境（温度和湿度）的库内温度的，正常湿度（温度：+ 5?+ 45℃，湿度：85％RH或更小）应该是一个引导件。
在上文中，可放置在不施加电源电压的状态的时间长，但是周围环境不引起在使用中的特性的劣化的量度，所述电特性的例子的振荡器频率老化特性，机械性能实施例的，所以我们有焊料润湿性的属性将通过静置时间，存储了很长时间将根据产品的标准和结构而变化改变（3个月以上），建议避免尽可能。
另外，避免高温和高湿度条件（相对湿度为75％或更高）和腐蚀性气体等发生的地方。其他，在这样的条件暴露在海风中，代替使用时，其中湿度容易发生缩合高，请考虑所述密封结构的振荡器。

4.回流焊接
表面贴装晶体振荡器的IR回流焊接的温度曲线如图2所示。
高精度晶体振荡器（OCXO）和以下形式的域名（VCXO）的电压控制晶体振荡器的峰值温度，它具有+ 245℃。有关回流焊配置文件的详细信息，请单独查询。
安装以下振荡器后，小心不要在反转电路板后回流电路板。（产品本体或盖可能会脱落。）
NV11M09YA NV13M08YM NV13M08YK NV13M08YN NV13M09WK NV13M09WN NV13M09WS NV13M09WT NY13M09WA

5.晶体振荡器的使用应用
它是在用于通用电子设备（通信设备，控制设备，测量设备等）的前提下制造的。
航天设备，核电控制设备，与人类生活有关的医疗设备等在用于要求高可靠性的应用或运输设备中要求高安全性的应用时，请另行咨询。此外，由于晶体振荡器是基本配置，因此在振动，风冷环境，嘈杂环境中使用时可能无法保持特性，因此在这种情况下如果要事先单独评估，请咨询我们。

6.保修项目
晶体振荡器的环境条件和机械性能是温度，湿度，抗冲击性，耐热性等作为测试项目。我们为每个产品设置每个测试项目和条件，并保证产品特性。SPXO，TCXO，VCXO，FCXO，OCXO各自具有不同的结构，形状和特性，并且根据目的和环境而有所不同，保证项目和条件各不相同。
VCXO：NV2520SA / NV3225SA的保修项目作为一般消费品（*）的代表性示例发布。

（*）一般消费品：用于最常见设备的产品，如AV·OA

（* 1）上述试验后，满足电特性标准，之前和之后测试的F进一步的变化方案中，ΔF / F≦±10×10 -6，满足。
        它是指下列项目和电气特性标准的标准规范。
       （消耗电流，Tr / Tf，V OL / V OH，波形对称，频率控制范围）
