石英晶振系列解决方案

从早期的无线电到雷达，以及现在的数字计算，每个电路都需要一个时钟或心跳来指导其功能。时序控制从低功率到高精度的各种应用中的处理速率，数据连接和RF传输频带。时间已成为一个多元化的工程领域。考虑到可以设计时钟电路的多种方式以及每年引入该行业的许多进步，工程师应该定期重新考虑其时序考虑因素。以下是基本计时设备列表以及使用它们的最佳时间。

1. LC谐振器

LC谐振器是最简单和常用的定时电路，由放大器，电感器和电容器组成。主要优点包括低成本和易于集成，特别是在高频率下。然而，它不是非常准确，并且随温度变化很大。这种可变性提供了一个额外的属性：宽拉范围。因此，在开发小型或高度集成的压控振荡器（VCO）时，LC是首选的谐振器。这些振荡器在PCB或片上设计用于跟踪或锁定其他频率。由于温度可以使频率+/- 10,000 ppm或更高，因此LC不够精确，无法单独运行。

2. 陶瓷谐振器

陶瓷谐振器的主要优点是成本。如果您正在寻找最低成本和稳定的解决方案，那么这项技术可以帮助您实现这一目标。不要指望在整个温度范围内稳定性小于+/- 1000ppm。该谐振器成本低，但不能用于精确或甚至部分精确的定时。玩具，低端设备和低端MCU应用程序等通用应用程序可以摆脱这种不精确的程度。如果您需要更高的精度，其他谐振器将帮助您。

3. 石英晶体

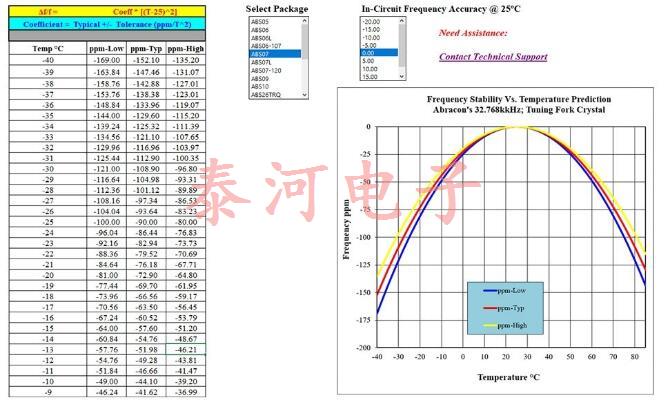

石英晶体因其自补偿温度稳定性，出色的初始精度和适中的成本而成为时间之王。作为谐振器，它具有高Q值，可实现极低的在线噪声。批量生产已经对这些设备的精度和成本进行了微调，因此价格适中的晶体现在可以实现+/- 20ppm至+/- 50ppm的总体精度。它具有出色的稳定性，是当今许多连接协议的理想时间基础，从Wi-Fi，Zigbee和蓝牙到汽车LIN / CAN，以太网，UART和工业应用。定时MCU和使用石英晶体的处理器提供的精度可以满足常见的连接协议。但是，有些协议需要更高的性能。晶体的精度可以提高。

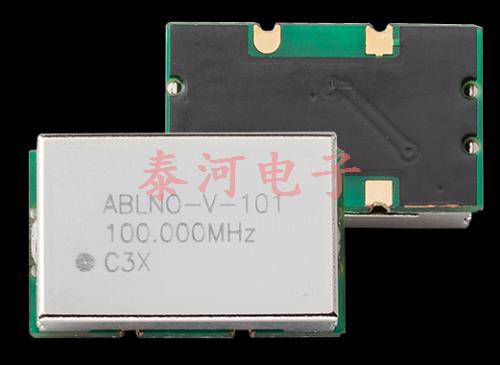

4. 石英晶体振荡器（XO）

石英晶体振荡器集成了振荡器芯片和石英晶体。它提供了石英的准确性和低噪声优势，但降低了电路板走线引起的可变性。在某些情况下，振荡器芯片还将基本石英频率乘以应用所需的频率。在非常低噪声的系统中使用XO而不是裸石英晶体是必要的，例如高速通信，光学互连，光学模块，测试和测量以及先进的RF应用。XO以高频率提供低噪声，这对于使用普通晶体来说是难以实现的。高性能系统中使用的顶级频率如100MHz，156.25MHz或312.5MHz需要使用XO提供的差分LVPECL，LVDS，HCSL或CML信号进行调理。

5. 温度补偿晶振（TCXO）

虽然XO提供缓冲和频率转换，但它们跟踪石英晶体毛坯的精度。若干通信和电信应用，例如点对点RF，GNSS / GPS，移动电话，LPWAN网关和其他精密RF连接系统，需要在整个温度范围内具有+/- 0.5ppm至+/- 2.5ppm的频率稳定性。Stratum III需要+/- 0.28ppm的稳定性。裸露的石英不够稳定，不易达到低于10ppm的稳定性。TCXO经历了一个制造流程，可以测量和校准其频率偏差。明显的缺点是成本。请记住，没有什么比终端系统中不可操作的数据链路更昂贵。

6. 烤箱控制的晶体振荡器（OCXO）

OCXO可以达到几乎不可想象的精度水平+/- 0.1ppm至0.1ppb或更高的温度。TCXO技术不仅使用温度校准。OCXO通过添加二阶控制 - 石英毛坯的温度来实现稳定性。在启动时，OCXO将石英毛坯加热到比环境温度高约10度，并将温度控制在该水平，从而最大限度地减少温度扰动。在许多情况下，OCXO还具有机械防护冲击和振动功能，使终端系统能够实现最大时钟精度以满足要求。与军用和雷达相关的许多应用以及用于移动电话的基站收发信台（BTS）需要这种精确度。快速移动车辆中的先进高精度GPS也需要高精度。

7. 微电子机械系统（MEMS）

MEMS技术与石英并行发展。MEMS基于硅而非石英晶体，具有小型化和抗冲击和振动的优点。由于与MEMS谐振器相关的复杂性，MEMS的主要缺点是成本。虽然它可以用于晶体，XO和TCXO涵盖的各种应用中，但是当需要高耐久性时，MEMS是最佳的。此外，在尺寸为1.6 x 1.2mm的超小尺寸下，MEMS与晶体竞争非常激烈。可穿戴设备，无线充电板，工业控制，机器人，无人机和AR / VR等应用可以充分利用MEMS的耐用性和尺寸。
