石英晶振在电路中不同状态下的不同角色扮演

来源：泰河盛查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2018-04-23 09:27:32【大中小】

下图就是将石英晶体共振子转换成振荡频率附近的Butterworth-Van Dyke (BVD)等效电路. 在这个图中, 有四个主要参数 : 静态电容-Co, 动态电容-C1, 动态电感-L1及动态电阻-R1.

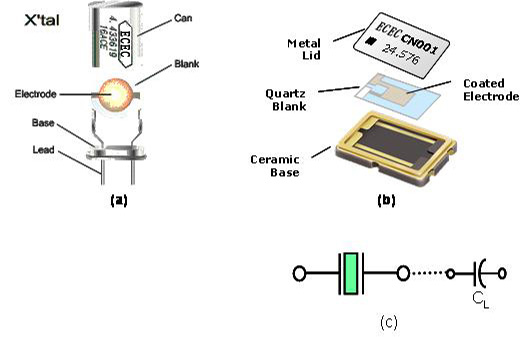

图中(a)及(b)分别是DIP型式及SMD型式的石英振荡子的基本结构图. 图中(c)是电子电路上所使用代表石英振荡子的电子符号. 当石英晶体共振子处在远离振荡频率区域时, 石英晶体共振子仅是一个电容性的组件, 当频率接近石英晶体的振荡频率时, 就接近是一个电感性的等效LCR振荡线路.
