用于电信定时和同步的时钟振荡器
网络时钟因为非常精准而成为了我们每天看时间的标准.但是在北美同步网络的时钟缺分成四个基本的“层”级,这是怎么回事儿呢?我们一起来看看.层1时钟是最精确的,层4则是最不准确的.除了这四个基本级别之外,还有两个增强的层次分类(即层3E和4E),越节点时钟(TNC)的级别,介于2级和3级之间,而另一级别用于SONET最小时钟(SMC)介于3级和4级之间。
得益于32.768K有源晶振的参与,所有这些级别都已标准化,其基本性能参数在ANSIT1.101中定义。通常,已经建立了各级的性能参数,以确保可以通过网络从最精确的时钟,通过中间时钟到最不精确的时钟传输同步。
Stratum2,3E和3个时钟构成了服务提供商同步网络的主要分布部分。这些HCMOS有源时钟晶振通常成对地部署在NE(网络元件)中(即,作为独立的冗余单元,每个单元由振荡器和用于控制该振荡器的功能组成)。
通常,层3E级被定义为与先前存在的层3时钟兼容(即,它具有与层3相同的引入/保持要求)。但是,对滤波和保持滤波的阶层3E要求比阶层3的要求要严格得多.GR-436-CORE建议使用3E层时钟作为建筑集成定时电源(BITS)应用的最小时钟。此外,建议不要在BITS以外的NE中使用3E级或更高质量的时钟(例如,建议传输NE使用3级或更低质量的时钟)。
1.自由运行的准确性

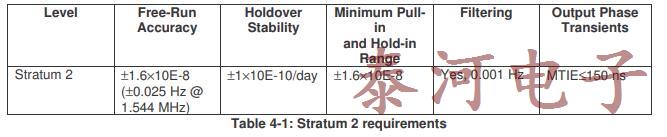

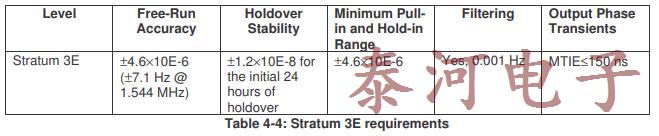

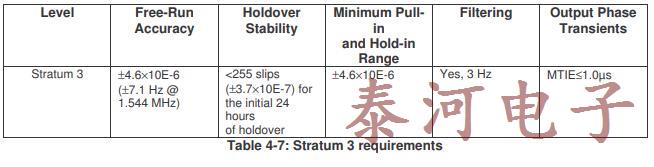

时钟的准确度衡量其在没有任何参考的情况下产生尽可能接近标称频率的频率的能力。频率精度用最大分数频率偏移量表示和定义。表4-1,4-4,4-7列出了各种时钟层级别(第2,3E,3层)的自由运行精度值。自由运行精度表示距离标称频率的最大长期(20年)偏差极限,没有外部频率参考(自由运行模式)。
2.频率准确度
使用精度来指示时钟频率可能偏离其理想值或期望值的程度。精度通常用于指定自由运行模式下时钟的频率偏差。定义精度,使得时钟的小数频率偏移的幅度不超过指定的数量,其中:
分数频率偏移=(f-fd)/fd
f=时钟的实际频率输出
fd=理想或期望的频率。
3.频率漂移
漂移衡量时钟的频率精度(或偏移)如何随时间变化。通常使用漂移(连同初始保持精度或偏移限制以及可能与温度相关的因素)来限制保持模式中时钟的频率偏移。
4.保持稳定性
保持稳定性表示丢失所有频率参考(保持模式)后时钟频率随时间的最大变化。在大多数情况下,此处列出的值是复合值。保持频率稳定性是在保持操作模式中时钟性能的度量,有时会使用温补晶振增强稳定效率,并且以最大分数频率偏移和(在某些情况下)漂移的方式定量地表达和定义。表4-1,4-4,4-7列出了适用于各种时钟层级别的复合保持稳定性值。本节中包含的这些值和保持稳定性要求适用于第2层,3E或3层时钟1在保持模式下工作,但已锁定为第1层质量信号一段时间,足以建立时钟的保持值
上面提到的每个OCXO晶振模型都是一个多功能平台。许多性能规范都可以针对更多自定义应用程序进行修改。漫游生成性能是Stratum3E和ToP的重要考虑因素。漫游生成是在没有输入漂移的情况下漫游出现在时钟晶振输出的过程。通常,这些要求的目的不是指定时钟可以提供的滤波量,而是限制时钟产生的漂移量.
