CRYSTEK晶振,贴片晶振,CCS575S晶振,OSC晶振

频率：315-1000MHZ

尺寸：7.5*5.08*2.5mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..

咨询热线：0755-27872782

相关产品说明下载PDF资料

CRYSTEK晶振,贴片晶振,CCS575S晶振,OSC晶振， Crystek公司成立于1958年，是射频微波和频率控制行业的高性能技术全球领导者。Crystek公司广泛的产品包括多种终端市场，包括无线，微波无线电，电信，工业，企业，航空航天和政府部门。Crystek公司是一家通过ISO9001：2008认证的企业，总部位于佛罗里达州迈尔斯堡
CrystekCorporation®自1958年以来一直提供频率产品，包括石英晶体，XO（时钟振荡器），TCXO（温度补偿晶体振荡器），VCO（压控振荡器）和VCXO（压控晶体振荡器）。Crystek经营两个专门用于频率控制的部门。

rystek晶体致力于开发和制造使用石英谐振器的频率产品。Crystek Microwave为微波行业开发频率控制和支持产品。其他产品包括：PLL（锁相环）合成器，RedBox VCO，RF同轴电缆组件，射频电缆连接器，批量射频同轴电缆，RF功率检测器，滤波器，衰减器，直流模块，无源倍增器，RFPRO（袖珍参考振荡器），基于SAW的时钟振荡器和VCSO以及功率调节器。CRYSTEK晶振,贴片晶振,CCS575S晶振,OSC晶振 TH-1 890

小体积有源石英晶体振荡器，在生产时需要在完全净化车间，在密封的机器设备中测良，封装等技术

1.防止外界气体进入组件体内受到污染和增加应力的产生；

2.使组件在真空下电阻减小；

3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..CRYSTEK晶振,贴片晶振,CCS575S晶振,OSC晶振 TH-2 890

CRYSTEK晶振规格	单位	CCS575S晶振频率范围		石英晶振基本条件
标准频率	f_nom	315-1000MHZ	标准频率
储存温度	T_stg	-45°C ～90°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±150 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±150 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	18pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

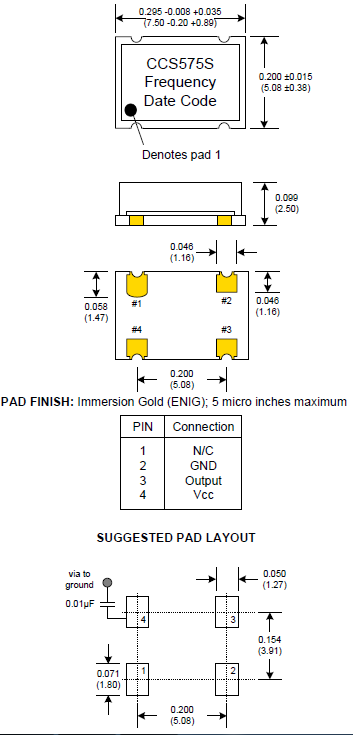

CCS575S 7.5_5.0mm SAW OSC

TH-4 890

自动安装时的冲击，CRYSTEK晶振,贴片晶振,CCS575S晶振,OSC晶振

自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。

每个封装类型的注意事项

（1）陶瓷包装产品与SON产品

在焊接陶瓷封装产品和SON产品 (MC-146晶振,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

陶瓷包装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（2）陶瓷封装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（3）柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂），也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时，应在这种场景下留出0.5mm的引脚并将其托住，以免发生分裂。当该引脚需修复时，请勿拉伸，托住弯曲部分进行修正。在该密封部分上施加一定压力，会导致气密性受到损坏。所以在此处请不要施加压力。另外，为避负机器共振造成引脚疲劳切断，建议用粘着剂将产品固在定电路板上。

●安装示例

(4)DIP 产品

已变形的引脚不能插入板孔中。请勿施加过大压力，以免引脚变形。

（5）SOJ 产品和SOP 产品

请勿施加过大压力，以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。CRYSTEK晶振,贴片晶振,CCS575S晶振,OSC晶振 TH-6 890
