CRYSTEK晶振,贴片晶振,CVCSO-914-1000晶振,低抖动电压控制声表面波振荡器

频率：1 GHz

尺寸：14.2*9.14*5.33mm,14.2*9.14*3.43mm

14.2*9.14*5.33mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

咨询热线：0755-27872782

相关产品说明下载PDF资料

CRYSTEK晶振,贴片晶振,CVCSO-914-1000晶振,低抖动电压控制声表面波振荡器， Crystek公司成立于1958年，是射频微波和频率控制行业的高性能技术全球领导者。Crystek公司广泛的产品包括多种终端市场，包括无线，微波无线电，电信，工业，企业，航空航天和政府部门。Crystek公司是一家通过ISO9001：2008认证的企业，总部位于佛罗里达州迈尔斯堡
CrystekCorporation®自1958年以来一直提供频率产品，包括石英晶体，XO（时钟振荡器），TCXO（温度补偿晶体振荡器），VCO（压控振荡器）和VCXO（压控晶体振荡器）。Crystek经营两个专门用于频率控制的部门。

rystek晶体致力于开发和制造使用石英谐振器的频率产品。Crystek Microwave为微波行业开发频率控制和支持产品。其他产品包括：PLL（锁相环）合成器，RedBox VCO，RF同轴电缆组件，射频电缆连接器，批量射频同轴电缆，RF功率检测器，滤波器，衰减器，直流模块，无源倍增器，RFPRO（袖珍参考振荡器），基于SAW的时钟振荡器和VCSO以及功率调节器。CRYSTEK晶振,贴片晶振,CVCSO-914-1000晶振,低抖动电压控制声表面波振荡器 TH-1 890

有源石英晶振，无论是温补晶体也好，压控晶振也罢，产品均采用了，离子刻蚀调频技术，比目前一般使用的真空蒸镀方式调频，主要在产品参数有以下提升：

１.微调后调整频率能控制在±2ppm，一般只能保持在±５ppm；

２.产品的激励功率相关性参数有大幅提升；

３.产品的长期老化率可保证在±2ppm之内

14.2*9.14*5.33mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.CRYSTEK晶振,贴片晶振,CVCSO-914-1000晶振,低抖动电压控制声表面波振荡器 TH-2 890

CRYSTEK晶振规格	单位	CVCSO-914-1000晶振频率范围		石英晶振基本条件
标准频率	f_nom	1 GHz	标准频率
储存温度	T_stg	-40°C ～90°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	50μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±50 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	15pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

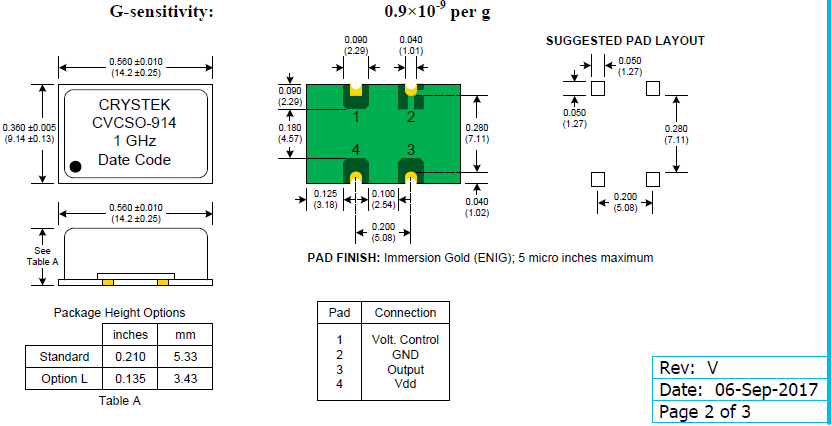

CVCSO-914-1000 9_14mm SAW VCSO

TH-4 890

Cstray可能从2pF到6pF不等。CRYSTEK晶振,贴片晶振,CVCSO-914-1000晶振,低抖动电压控制声表面波振荡器

可拉性：在并联谐振晶体中，频率随负载电容CL的变化而变化。可调性是并联电容Co运动电容C1和晶体尺寸的函数。

绝缘电阻：晶体引线之间或引线与外壳（金属外壳）之间的电阻。它在100V±15V的直流电压下测试，绝缘电阻在500莫姆范围内。

串联谐振：当谐振时阻抗最小时发生串联谐振。其串联谐振的等效电路是一个电阻。

品质因数：是运动电感，谐振频率和ESR的质量函数。典型的范围是从十几到几百。
晶体等效电路

示出了石英晶体的等效电路以解释控制晶体特性和性能的基本元素。它由运动电容C1，电感L1，串联电阻R1和分路电容C0组成。前三个参数被称为石英晶体元件的“运动参数”。

陶瓷谐振器应用说明

一般描述

为什么陶瓷谐振器？在精度方面，陶瓷谐振器位于石英晶体振荡器和LC / RC振荡器之间。它们相当小，无需调整，启动时间更短，成本更低。

封装：陶瓷谐振器带有标准的单列直插式封装（ZTA，ZTB和ZTT），或者带有内置电容器的3引脚（ZTTS，ZTTCV）。

性质：陶瓷谐振器的振荡取决于与其压电晶体结构相关的机械谐振。这些材料（通常是钛酸钡或锆钛酸铅）具有较大的偶极子运动，这通过施加的电场引起晶体的变形或生长。

频率范围：可用频率范围从190 kHz到50 MHz不等。

频率稳定度：在温度范围内（即-20oC至+ 80oC），与25o C的测量频率相比，最大允许频率偏差。典型的稳定性为±0.3％（±3000ppm）。

频率允差：室温下允许的额定频率偏差。频率容差以百分比表示，典型值为±0.5％或百万分率（ppm），±5000ppm。

谐振阻抗：晶体在工作谐振电路中的阻抗值。

老化：相对频率在一段时间内发生变化。这种频率变化率通常是指数性的。通常情况下，10年内的老化率为±0.5％。

负载电容：负载电容（CL）是通过两个谐振器端子查看电路时振荡器所表现的电容量。负载电容用一对C1和C2表示，默认值见表格。

等效电路：它的等效电路类似于石英晶体等效电路，即由并联CO电容并联的串联L1，C1，R1电路组成。标准ZTAS-MG-4.00MHz的典型参数如下：L - 330uH，Cl - 5pF，C0 - 40pF和Q?900。CRYSTEK晶振,贴片晶振,CVCSO-914-1000晶振,低抖动电压控制声表面波振荡器 TH-6 890
