频率：40 MHz - 130 MHz

尺寸：14.2*9.14*5.3mm

压控温补晶体系列，VC-TCXO产品内部晶片焊接模式采用了，高精密点胶技术：晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。

咨询热线：0755-27872782

相关产品说明下载PDF资料

CRYSTEK晶振,贴片晶振,CVHD-950晶振,CMOS输出VCXO晶振， Crystek公司成立于1958年，是射频微波和频率控制行业的高性能技术全球领导者。Crystek公司广泛的产品包括多种终端市场，包括无线，微波无线电，电信，工业，企业，航空航天和政府部门。Crystek公司是一家通过ISO9001：2008认证的企业，总部位于佛罗里达州迈尔斯堡
CrystekCorporation®自1958年以来一直提供频率产品，包括石英晶体，XO（时钟振荡器），TCXO（温度补偿晶体振荡器），VCO（压控振荡器）和VCXO（压控晶体振荡器）。Crystek经营两个专门用于频率控制的部门。

rystek晶体致力于开发和制造使用石英谐振器的频率产品。Crystek Microwave为微波行业开发频率控制和支持产品。其他产品包括：PLL（锁相环）合成器，RedBox VCO，RF同轴电缆组件，射频电缆连接器，批量射频同轴电缆，RF功率检测器，滤波器，衰减器，直流模块，无源倍增器，RFPRO（袖珍参考振荡器），基于SAW的时钟振荡器和VCSO以及功率调节器。CRYSTEK晶振,贴片晶振,CVHD-950晶振,CMOS输出VCXO晶振 TH-1 890

压控温补晶体振荡器系列，VC-TCXO产品内部晶片焊接模式采用了，高精密点胶技术：晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。

具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,体积：0.007 cm3,重量：0.024g,超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的回流温度曲线要求.目前的VC-TCXO晶振采用了离子刻蚀调频技术：比目前一般使用的真空蒸镀方式调频，主要在产品参数有以下提升：

１.微调后调整频率能控制在±2ppm，一般只能保持在±５ppm；

２.产品的激励功率相关性参数有大幅提升；

３.产品的长期老化率可保证在±2ppm之内。CRYSTEK晶振,贴片晶振,CVHD-950晶振,CMOS输出VCXO晶振 TH-2 890

CRYSTEK晶振规格	单位	CVHD-950晶振频率范围		石英晶振基本条件
标准频率	f_nom	40 MHz - 130 MHz	标准频率
储存温度	T_stg	-45°C ～90°C	裸存
工作温度	T_use	0°C ～ +70°C	标准温度
激励功率	DL	50μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±50 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	15pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

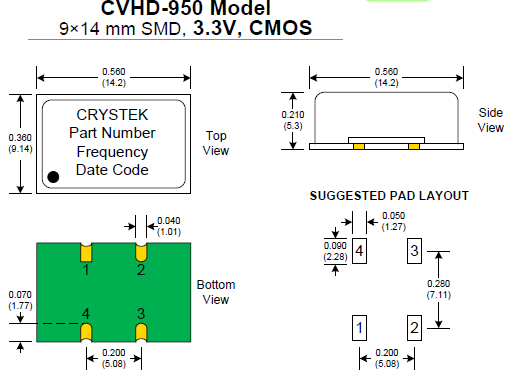

CVHD-950 9-14mm VCXO

TH-4 890

压电陶瓷滤波器测试设置，CRYSTEK晶振,贴片晶振,CVHD-950晶振,CMOS输出VCXO晶振

由电源或负载呈现的终端阻抗由电阻和电容（电容型）或电阻和“负”电容（电感型）表示。对于电容式，可以在测试电路中使用表中给出的电容器规定值。对于电感类型（“负电容”），需要LC网络来补偿负电容。

应用

晶体滤波器广泛用于移动通信系统，移动电话，寻呼机，无绳电话和收音机。ILSI根据定制规格制造晶体滤波器，包括终端阻抗，通带宽度和衰减带宽。

一般信息

说明：单片晶体滤波器有两组电极沉积在同一石英片上。这形成了两个谐振器，它们之间具有声学（机械）耦合。如果声学耦合是正确的，则将实现2极巴特沃斯或切比雪夫响应。两个以上的谐振器可以制作在同一块板上，产生多重响应。单片晶体滤波器技术非常流行，因为它可以以比集总元件相当的低成本生产较少的元件数量，单元滤波器。

单片晶体滤波器通常在基本模式下从5MHz到30MHz范围内制造，而在第三泛音模式下高达95MHz。QL的范围从200到10,000。

测试配置：两个极点滤波器级联产生四个，六个，八个或八个以上的极点滤波器响应，并在两个极点之间增加耦合电容。CRYSTEK晶振,贴片晶振,CVHD-950晶振,CMOS输出VCXO晶振 TH-6 890
