Cardinal晶振,贴片晶振,CX2016晶振,卡迪纳尔晶振

频率：16.0-60.0 MHz

尺寸：2.0*1.6*0.45mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

咨询热线：0755-27872782

相关产品说明下载PDF资料

Cardinal晶振,贴片晶振,CX2016晶振,卡迪纳尔晶振， Cardinal Components公司除了在晶体，振荡器，TCXO晶振和VCXO石英基于时钟产品的商品市场上的竞争对手外，还有哪些产品？

在Cardinal Components，Inc.自1986年以来，我们一直向北美，欧洲和亚洲的电子行业供应最优质的石英晶体和振荡器。在我们的历史中，我们与许多客户保持着长期的合作关系。他们回来是因为他们知道，不管挑战如何，Cardinal都能完成工作！

通过ISO-9001：2008认证，Cardinal致力于为我们的客户提供最优质的产品，技术支持和卓越的服务。我们的工程人员可以回答您的问题，并为新产品和现有产品提供设计帮助。我们提供灵活的交付计划，例如JIT和订单备货，因此消除了供应问题。

Cardinal的定价和交付时间在晶体元件行业中最具竞争力。销售代表，分销商和专门的内部销售部门专注于提供高水平的服务以满足您的需求。红衣主教的区别不仅仅是我们的产品范围或我们的技术能力。您可以信赖的稳定可靠的性能是我们公司与众不同之处。Cardinal晶振,贴片晶振,CX2016晶振,卡迪纳尔晶振 TH-1 890

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

贴片石英晶振采用了多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一。选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的附着力增强，频率更加集中，那么如何把晶片能控制在1000ppm之内呢。Cardinal晶振,贴片晶振,CX2016晶振,卡迪纳尔晶振 TH-2 890

Cardinal晶振规格	单位	CX2016晶振频率范围		石英晶振基本条件
标准频率	f_nom	16.0-60.0 MHz	标准频率
储存温度	T_stg	-40°C - +85°C	裸存
工作温度	T_use	-10 - + 60ºC	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10^-6 (标准), (±15 × 10^-6 ～ ±30 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	8pF, 10pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

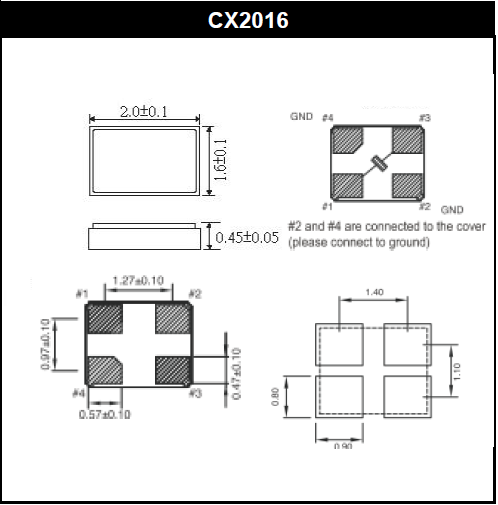

CX2016 2016

TH-4 890

实验结果，Cardinal晶振,贴片晶振,CX2016晶振,卡迪纳尔晶振

平均噪声杂散数据表明，Cardinal MMD差分MEMS振荡器的性能优于竞争差分MEMS和石英振荡器，最高可达35 dB，相当于图5所示辐射场抗干扰性的54倍。Cardinal MMD单端振荡器其性能优于基于石英的同类产品，最高可达12 dB，或者是辐射场的4倍以上，如图6所示。这是因为Cardinal MMD MEMS振荡器的主噪声杂散幅度低于石英振荡器。因此根据等式2计算为平方和总和的平均杂散功率要低得多。

振荡器设计降低EMI敏感度

结果与这样的想法不一致，即与塑料封装相比，围绕石英晶体振荡器的金属外壳提供了改进的EMI保护。Cardinal MMD MEMS振荡器采用塑料封装，但它们表现出较低程度的EMI引起的噪声杂散。除包装之外的东西必须解释MEMS和石英振荡器之间EMS的变化。答案可能在于石英晶体谐振器或其伴随的振荡器电路，它们都可能对EMI敏感。

石英晶体是压电材料，并响应机械振动积累电荷。因此，它们的工作频率会受到输入电信号的影响，例如不需要的EMI，从而对时钟信号的可靠性产生负面影响。ILSI MMD的硅MEMS谐振器通过静电激励呈现机械振动，因此对输入EMI自然不敏感。它们经过精确调谐，具有高Q值，可抑制外部噪音。

Cardinal MMD MEMS振荡器背后的驱动电路是一个模拟电路（如图7所示），可优化电噪声条件下的性能，包括具有高EMI级别的性能。振荡器设计包含固有抑制任何耦合共模噪声的差分电路。其他石英和MEMS振荡器设计更多地依靠封装而不是噪声抑制模拟电路，因此不具备这一优势。

结论

Cardinal MMD MEMS振荡器对于引起抖动的外部EMI源特别有弹性。即使在竞争对手的振荡器经历显着信号衰减的范围内的高频EMI噪声也是如此。根据经过认证的第三方实验室和其他关于EMI [1] [2]的研究进行的Cardinal MMD委托测试显示，压电石英器件更容易受到EMI影响。因此Cardinal MMD振荡器是可能存在大电磁源的嘈杂，不可预测环境中可靠运行的理想选择。Cardinal晶振,贴片晶振,CX2016晶振,卡迪纳尔晶振 TH-6 890
