Cardinal晶振,贴片晶振,CX325晶振,消费级电子产品晶振
频率:12.000 - 60.000 MHz

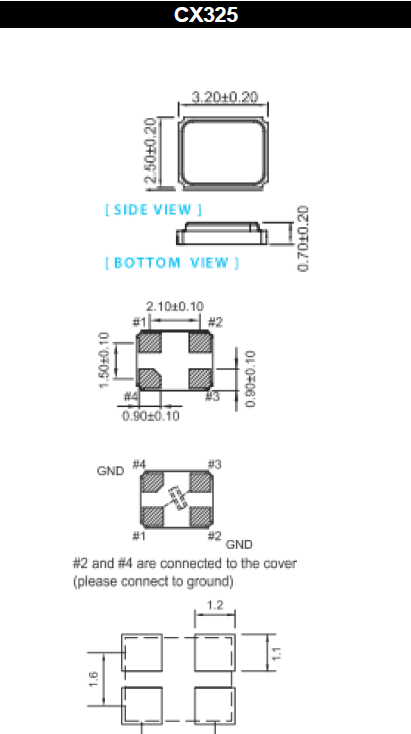

尺寸:3.2*2.5*0.7mm
高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态
Cardinal晶振,贴片晶振,CX325晶振,消费级电子产品晶振, Cardinal Components公司除了在晶体,振荡器,TCXO晶振和VCXO石英基于时钟产品的商品市场上的竞争对手外,还有哪些产品?
在Cardinal Components,Inc.自1986年以来,我们一直向北美,欧洲和亚洲的电子行业供应最优质的石英晶体和振荡器。在我们的历史中,我们与许多客户保持着长期的合作关系。他们回来是因为他们知道,不管挑战如何,Cardinal都能完成工作!
通过ISO-9001:2008认证,Cardinal致力于为我们的客户提供最优质的产品,技术支持和卓越的服务。我们的工程人员可以回答您的问题,并为新产品和现有产品提供设计帮助。我们提供灵活的交付计划,例如JIT和订单备货,因此消除了供应问题。
Cardinal的定价和交付时间在晶体元件行业中最具竞争力。销售代表,分销商和专门的内部销售部门专注于提供高水平的服务以满足您的需求。红衣主教的区别不仅仅是我们的产品范围或我们的技术能力。您可以信赖的稳定可靠的性能是我们公司与众不同之处。Cardinal晶振,贴片晶振,CX325晶振,消费级电子产品晶振
高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。
小型石英贴片晶振主要采用了,先进的晶片的抛光工艺技术,是晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升。改变了传统的生产工艺,使产品在各项参数得到了很大的改良。
外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.Cardinal晶振,贴片晶振,CX325晶振,消费级电子产品晶振
Cardinal晶振规格 |
单位 |
CX325晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
12.000 - 60.000 MHz |
标准频率 |
|
储存温度 |
T_stg |
-40°C ~+85°C |
裸存 |
|
工作温度 |
T_use |
-10°C ~ +60°C |
标准温度 |
|
激励功率 |
DL |
100μW Max. |
推荐:1μW ~ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/ |
|
频率温度特征 |
f_tem |
±50 × 10-6/25°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
16pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
使用实时数字示波器的抖动测量程序,Cardinal晶振,贴片晶振,CX325晶振,消费级电子产品晶振
测量周期抖动方法A
1.配置示波器测量所有采样时钟周期,而不是仅测量第一个时钟。
2.配置示波器在屏幕上捕获10,000个时钟周期。例如,对于100MHz时钟,10K周期=100μS。由于显示屏通常包含10个水平分区,所以水平控制应设置为每分区10 us。
3.记录范围报告的平均值,标准偏差和峰 - 峰值。
4.平均值和标准偏差值相当准确。但峰峰值由于其无限性而不太准确(见第2.1.3节)。按照下一步获得更精确的峰峰值。
5.重复步骤2和3二十五(25)次。记录每次运行后的峰 - 峰值,并根据25个结果计算平均峰 - 峰值。
方法B(JEDEC方法)
1.配置示波器测量第一个时钟的周期并打开直方图功能(如果可用)。
2.配置示波器以在屏幕上捕获单个时钟周期。
3.重复上述步骤10,000次。
4.记录scope报告的平均值,标准偏差和峰峰值。
5.平均值和标准偏差值相当准确。但峰峰值由于其无限性而不太准确(见第2.1.3节)。按照下面的步骤获得更精确的峰峰值。
6.重复第2步到第4步二十五(25)次。记录每次运行后的峰 - 峰值,并从25个结果中计算平均峰 - 峰值。Cardinal晶振,贴片晶振,CX325晶振,消费级电子产品晶振
