EUROQUARTZ晶振,贴片晶振,MJ2晶振,5032PDA掌上电脑晶振
频率:8.0MHz - 150MHz

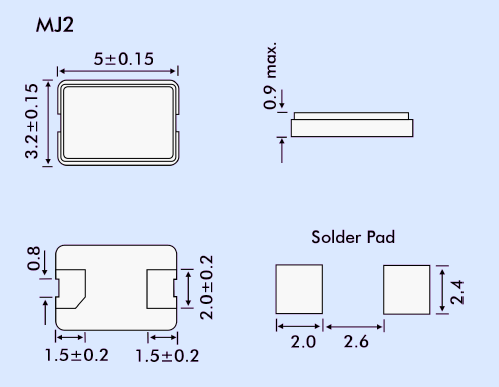

尺寸:5.0mm x 3.2mm x 0.9mm
高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态
EUROQUARTZ晶振,贴片晶振,MJ2晶振,5032PDA掌上电脑晶振,为了向全球客户提供广泛的变频控制产品,Euroquartz是三家石英晶体和振荡器设计和制造公司的授权经销商,所有这些公司都有独特和互补的产品系列。美国Statek公司生产一系列领先的超小型石英频率控制设备,并提供卓越的客户服务和卓越的产品质量解决方案。美国Greenray Industries公司是OCXO,TCXO晶振和VCXO的领先制造商,这些精密石英晶体振荡器可用作通信,仪器仪表和军事应用的精密信号源。
总部位于德国Axtal,主要致力于频率控制产品和压电传感器的设计,开发,生产和测试,包括晶体谐振器,晶体振荡器和包含石英和其他压电晶体谐振器的频率控制模块,如Langasite(LGS),Langatate (LGT)以及SAW谐振器。
高品质产品制造是Euroquartz运营的核心。作为独立制造商,我们重视并保持AS 9100认证。AS 9100是由航空航天业界编写的国际质量管理标准,旨在保持和提高产品质量,并确保向行业提供完整的耗材。
EUROQUARTZ晶振工厂已在欧洲以EN 9100出版,在美国以AS9100出版,在远东以SJAC 9100出版。该标准将ISO 9001的所有内容与对航空航天的其他行业特定要求结合在一起。这个标准比ISO9001更严格,对于我们所有的军事和航空航天客户来说都是至关重要的,并且为所有其他客户对我们生产和供应的产品质量提供更高的信心。EUROQUARTZ晶振,贴片晶振,MJ2晶振,5032PDA掌上电脑晶振
高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。EUROQUARTZ晶振,贴片晶振,MJ2晶振,5032PDA掌上电脑晶振
EUROQUARTZ晶振规格 |
单位 |
MJ2晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
8.0MHz - 150MHz |
标准频率 |
|
储存温度 |
T_stg |
-40°C-+85°C |
裸存 |
|
工作温度 |
T_use |
-10°C- +60°C |
标准温度 |
|
激励功率 |
DL |
100μW Max. |
推荐:1μW ~ 100μW |
|
频率公差 |
f_— l |
±30 × 10-6 (标准), |
+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/ |
|
频率温度特征 |
f_tem |
±30 × 10-6/25°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
2-7PF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±3 × 10-6 / year Max. |
+25°C,第一年 |
超声波清洗,EUROQUARTZ晶振,贴片晶振,MJ2晶振,5032PDA掌上电脑晶振
(1)使用AT-切割晶体和陶瓷谐振器/声表面滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。
(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
无源高精度5032晶振的操作注意事项
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。
负载电容
振荡电路中5x3.2mm石英晶体谐振器负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。EUROQUARTZ晶振,贴片晶振,MJ2晶振,5032PDA掌上电脑晶振
