Frequency晶振,贴片晶振,FT1晶振,普通有源晶振

频率：0.5MHz-165 MHz

尺寸：5.0*7.0*2.0mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要..

咨询热线：0755-27872782

相关产品说明下载PDF资料

Frequency晶振,贴片晶振,FT1晶振,普通有源晶振， Frequency Technology，Inc. 成立于1962年，目标是提供最先进的晶振时钟振荡器和混合信号。现在，Frequency Electronics Technology，Inc.与Frequency Electronics，Inc. .Fre-Tech的产品和Quartztek，加强了其在高稳定性，高性能振荡器领域以及军事市场的地位。Monitor Products一直是频率控制市场高稳定性领域的QPL认证技术领导者，生产定制Xos，VCXO，TCXO和高精度OCXO。Fre-Tech Products也是（QPL）符合MIL-PRF-55310标准的。Fre-Tech Products在该行业的专业技术可追溯到45年前。

Frequency Technology，Inc. 已通过ISO-9001（2000）注册，并且是美国领先的符合MIL-PRF-55310标准的产品制造商。我们为军事，航空航天，高温（井下）和深空行业提供服务，并为我们在陆地，空中，海上和太空应用方面的技术成就感到自豪。这样的系统使Fre-Tech能够快速作出反应，并在面临低批量或高批量需求的短交付时间时提供最具竞争力的价格。Fre-Tech继续提供无与伦比的质量控制，准时交货和一流的客户服务。事实上，该公司能力出众的员工是其重复业务和稳定增长的主要原因。

Frequency Technology，Inc. 一贯重新将其利润投入到公司，并继续追求选定的战略投资，以保持技术前沿，促进未来发展。该公司通过提供高质量的产品，具有竞争力的价格，及时交付，可靠的工程支持和无与伦比的灵活性赢得了与客户的密切长期合作关系。

Fre-Tech的产品因其优异的质量和有竞争力的价格而闻名世界。Fre-Tech希望赢得您的业务，成为您首选的频率控制设备供应商。Frequency晶振,贴片晶振,FT1晶振,普通有源晶振 TH-1 890

5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

2016mm体积的温补晶振（TCXO）,是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度：最高0.8 mm,体积：0.0022 cm3,重量：0.008 g,超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC（频率控制）功能,Enable/Disable功能,产品本身可根据使用需要进行选择.Frequency晶振,贴片晶振,FT1晶振,普通有源晶振 TH-2 890

Frequency晶振规格	单位	FT1晶振频率范围		石英晶振基本条件
标准频率	f_nom	0.5MHz-165MHz	标准频率
储存温度	T_stg	-65°C ～+125°C	裸存
工作温度	T_use	-55°C ～ +125°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±50 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	12pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

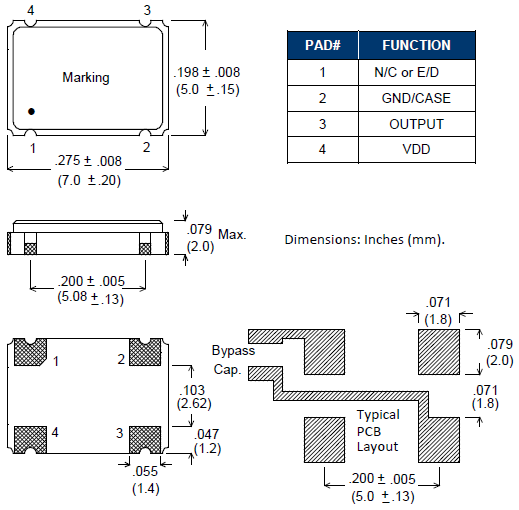

FT1 7050 XO

TH-4 890

晶体振荡器和实时时钟模块，Frequency晶振,贴片晶振,FT1晶振,普通有源晶振

所有晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。Frequency晶振,贴片晶振,FT1晶振,普通有源晶振 TH-6 890
