ILSI晶振,贴片晶振,IL3R晶振,7015晶体

频率：32.768KHZ

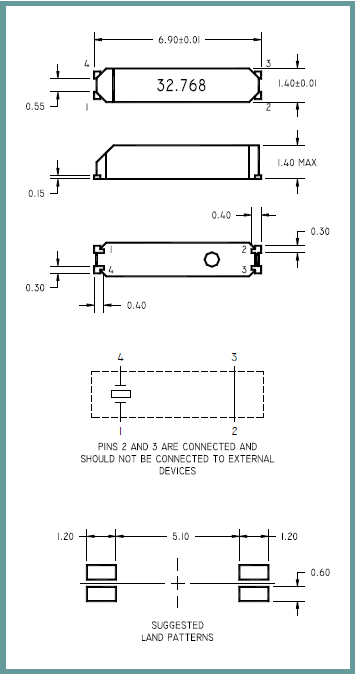

尺寸：6.9*1.4*1.4mm

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

咨询热线：0755-27872782

相关产品说明下载PDF资料

ILSI晶振,贴片晶振,IL3R晶振,7015晶体， ILSI-MMD Inc.销售渠道由全球24个地区代表组成，覆盖50个美国，加拿大西部和东部，墨西哥，亚洲，英国，波兰，德国，法国，意大利，奥地利和南美洲中的45个。销售渠道还受到由多国一级分销商，地区分销，美国分类目录和欧洲分类目录组成的分销基础设施的支持; 共有8家专营分销渠道合作伙伴。

今天，ILSI-MMD Inc.是一家全球频率控制解决方案提供商。或者，我们的目标是为全球变频控制市场提供ISO9000：2008认证，质量非常高，极具竞争力的价格以及优质的客户服务频率控制产品。

强调：

ILSI-MMD提供广泛的频率控制产品包装，包括工业标准和定制金属罐通孔表面贴装晶体，塑料封装的手表晶体，陶瓷表面贴装晶体和陶瓷表面贴装时钟振荡器

ILSI-MMD核心频率控制产品：晶体。XO，VCXO，TCXO，OCXO振荡器和谐振器

ILSI-MMD是用于RF /无线应用的TCXO频率控制产品的市场领导者

ILSI-MMD是一家通过ISO9001：2008 DNV认证的供应商

ILSI-MMD是全球各合同制造/ EMS供应商的认可供应商

ILSI-MMD通过香港的货运枢纽/仓库为我们的亚洲合同制造和亚洲直接客户提供支持，以简化物流

具有35年频率控制产品经验的ILSI-MMD现场应用工程团队，ILSI晶振,贴片晶振,IL3R晶振,7015晶体 TH-1 890

无论是3225mm尺寸或者是2520mm尺寸的贴片石英晶振，内部的石英晶片，研磨镀层等技术，均需要采用机器设备运行，那么尺寸如此之小的晶体内部的晶片又是怎样处理的呢？首先，通过滚筒倒边，主要是为了去除晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶片的边缘效应不能去除，而晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.ILSI晶振,贴片晶振,IL3R晶振,7015晶体 TH-2 890

ILSI晶振规格	单位	IL3R晶振频率范围		石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～85°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±20 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	6.0 pF, 9.0 pF or 12.5 pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

IL3R 7015

TH-4 890

卤化合物，ILSI晶振,贴片晶振,IL3R晶振,7015晶体

请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。

静电

过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

在设计时

机械振动的影响

当晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导

(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。ILSI晶振,贴片晶振,IL3R晶振,7015晶体 TH-5 890

ILSI America LLC / ILSI-MMD Inc.质量方针

ILSI America LLC / ILSI-MMD Inc.制定了我们认为适合我们组织的质量方针，并且符合ISO 9001：2008中规定的要求。该政策在整个公司内传达。部门经理和主管负责确保所有员工了解政策。为确保我们的政策适宜，我们至少每年在其管理评审会议上对其进行审查。

ILSI America LLC / ILSI-MMD Inc.质量方针：

ILSI America LLC / ILSI-MMD Inc.致力于通过坚持其建立的质量管理体系和持续改进的承诺，不断为其内部和外部客户提供高质量的产品和服务

ILSI America LLC / ILSI-MMD Inc.质量管理体系采用Plan-Do-Check-Act循环。这是ISO管理体系标准的操作原则。

计划 - 确定目标并制定计划（分析你的组织情况，确定你的总体目标并设定你的临时目标，并制定实现目标的计划）。

做 - 实施你的计划（做你的计划）。

检查 - 衡量你的结果（衡量/监测你的实际成就达到你的计划目标的程度）。

行动 - 纠正和改善你的计划，以及如何将它们付诸实践（纠正错误并从错误中吸取教训，改进计划，以便下次取得更好的结果）ILSI晶振,贴片晶振,IL3R晶振,7015晶体 TH-6 890
