1XXD16367MAA,DSB211SDN晶振,16.367M温补晶振【2022-11-22】

1XXD16367MAA,DSB211SDN晶振,16.367M温补晶振

KDS晶振原厂型号	DSB211SDN
KDS晶振原厂代码	1XXD16367MAA
Device Name 产品名称系列	TCXO(温补晶振)
Nominal Frequency 标称频率	16.367MHZ
Supply Voltage 电源电压	1.8~3.3V
Load Impedance 负载阻抗 (resistance part) (parallel capacitance)	10 kΩ 10 pF
Control Voltage Range 控制电压范围	1.15 V
Operating Temperature Range 工作温度范围	-40~+85℃
Storage temperature 储存温度	-40~+85℃
Current Consumption 电流消耗	1.5 mA
Output Level 输出电平	0.8 Vp-p
Symmetry 对称性	40/60%
Harmonics 谐波	-8 dBc
SIZE 尺寸	2.01.60.9mm

1XXD16367MAA晶振产品尺寸图

DSB211SDN 16.368M CCT

1XXD16367MAA晶振产品电气表

DSB211SDN 16.368M DQ

关于 1XXD16367MAA,DSB211SDN晶振,16.367M温补晶振 产品安装的注意事项

终端/陆上布局/金属屏蔽孔

1端子A通孔不在底部（安装侧）。
2土地图案布局/金属掩模孔以下土地图案为参考设计。电气特性应满足安装在这片土地上的要求。在测试用地和安装用地不相连的范围内，可以改变接地方式。
1XXB38400MCB|KDS晶振|DSB221SDN晶振|温补晶振
对电特性没有任何影响。面罩厚度建议为0.12毫米。

包装条件
胶带包装
（1）压花胶带格式及尺寸
（2）卷筒数量:最多2000个/卷
（3）胶带规格
不缺产品。
（4）卷筒规格见图3
包装
产品用防静电袋包装。
*湿度敏感度等级：IPC/JEDEC标准J-STD-033/1级
无需干燥包装，无需重新储存后烘烤。

包装箱
最多10卷/包装箱。但是，在少于10卷的情况下，它由任何盒子容纳。
盒子里的空间用垫子填满了。

KDS 晶振即是日本大真空株式会社（DASHINKU CORP）,成立于 1951 年,至今已有 50 多年的历史,是全球领先的三大晶振制造商之一,其制造工厂主要分布在日本本土、中国、泰国、印度尼西亚等十多个制造中心,KDS 大真空集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有生产工厂,其中天津工厂是全球晶振行业最大的单体制造工厂,也是全球最大的 TF 型晶振制造工厂.

首先非常的感谢你长期以来对【日本大真空株式会社】,KDS 晶振品牌的支持与厚爱.在此郑重声明,本集团以下简称（KDS）在中国的代理商除了北京中国电子研究院,广州电子研究所,【泰河电子】,香港 KDS办事处,台湾KDS办事处,是正规的代理销售企业,其余地区以及公司,个人所销售的KDS产品均不能保证是原装正品,请你选择正规渠道定制货品.

KDS晶振,DSK321STD晶振,1XZA032768AD19,32.768K温补晶振【2022-11-14】

KDS晶振,DSK321STD晶振,1XZA032768AD19,32.768K有源晶振

KDS晶振原厂型号	DSK321STD
KDS晶振原厂代码	1XZA032768AD19
Device Name 产品名称系列	OSC(有源晶振)
Nominal Frequency 标称频率	32.768 KHZ
Supply Voltage 电源电压	1.8~3.3VV
Load Impedance 负载阻抗 (resistance part) (parallel capacitance)	10 kΩ 10 pF
Control Voltage Range 控制电压范围	1.15 V
Operating Temperature Range 工作温度范围	-40~+85℃
Storage temperature 储存温度	-40~+85℃
Current Consumption 电流消耗	1.5 mA
Output Level 输出电平	0.8 Vp-p
Symmetry 对称性	40/60%
Harmonics 谐波	-8 dBc
SIZE 尺寸	2.52.00.9mm

1XZA032768AD19晶振产品尺寸图

1XZA032768AD19晶振产品电气表

DSB211SDN 16.368M DQ

关于KDS晶振,DSK321STD晶振,1XZA032768AD19,32.768K有源晶振 产品安装的注意事项

终端/陆上布局/金属屏蔽孔

包装箱
最多10卷/包装箱。但是，在少于10卷的情况下，它由任何盒子容纳。
盒子里的空间用垫子填满了。

TCXO晶振ECS-TXO-25CSMV-AC-260-BN-TR适用于无线局域网应用【2022-10-24】
ECS晶振推出ECS-TXO-25CSMV-AC是一款模拟补偿 MultiVolt™ 削波正弦波紧密稳定性TCXO晶振，可为精密应用提供超紧密的稳定性，小体积晶振尺寸2.5x2.0x0.8mm封装四脚贴片晶振，温度补偿晶体振荡器在1.7V至3.6V的多电压能力和1.8V、2.5V、3.0V的静态电源下，频率范围10MHz至52MHz，在-30℃至+85℃提供±0.5ppm的超严密稳定性选项，和3.3V。ECS-TXO-25CSMV-AC有源晶振使用高刷新率或频率校准率，在温度补偿期间保持线性频率输出，适用于无线局域网、全球定位系统，WiMAX，物联网，可穿戴设备，Wi-Fi和物联网应用。
TCXO晶振ECS-TXO-25CSMV-AC-260-BN-TR适用于无线局域网应用
32.768kHz低功耗晶体振荡器ECS-327ATQMV-AS-TR适用于通用微处理器【2022-10-22】
ECS-327ATQMV MultiVolt? 晶体振荡器让设计人员可以将同一器件用于多种应用，从而降低资格要求和库存。
ECS-327ATQMV是一款32.768kHz低功耗、符合AEC-Q200标准的 MultiVolt? SMD晶体振荡器。紧凑型陶瓷封装3.2x2.5x0.9mm(LWH),采用行业标准占位面积。MultiVolt 功能允许客户将同一设备用于多种设计，降低资格要求并减少库存。

ECS晶振扩展了符合AEC-Q200标准的ECS-327ATQMV MultiVolt TM振荡器系列，增加了两个部件号，以涵盖更多应用。两个新的部件号是 ECS-327ATQMV-BP-TR，在 -40℃至+105℃下提供±50ppm的稳定性， ECS-327ATQMV-CN-TR 在 -40℃~ 85℃下提供±25ppm的稳定性。

32.768kHz低功耗晶体振荡器ECS-327ATQMV-AS-TR适用于通用微处理器

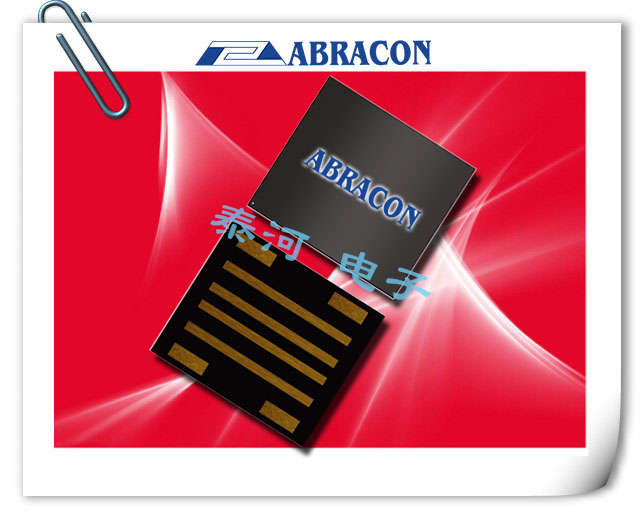

对于快速交货可编程振荡器ASFL1-24.000MHZ-EC-T具有更高的独特频率可用性【2022-10-21】
Abracon晶振成立于1992年，是无源元件的行业领导者，通过全球分销网络提供频率控制和定时设备、射频和天线以及电感器和连接解决方案。Abracon在全球拥有销售、工程和运营团队。Abracon以服务、质量和技术专长为公司核心，为AELCrystals、Ecliptek、Fox、ILSI和ProAnt晶振品牌提供支持，同时在通信、运输、工业、医疗、消费、航空航天等市场实现创新的互联物联网解决方案和防御，以及超越.

利用专有谐振器设计和专有编程方法，Abracon和相关品牌的可编程振荡器系列在发货给客户之前已配置为指定的频率和功能配置。这种能力的主要特性包括快速交付、更高的独特频率可用性、各种电源电压和输出逻辑以及行业标准封装尺寸。

Abracon的编程能力以Abracon和Ecliptek品牌提供，提供低、中、高容量可编程晶振的快速交付，从而缩短客户设计周期和生产批次的交付。这些解决方案非常适合工业、消费、数据中心和电信基础设施架构。

对于快速交货可编程振荡器ASFL1-24.000MHZ-EC-T具有更高的独特频率可用性
RX8900CE时钟晶振X1B000301000100特别适用于钟表电子应用【2022-10-18】
爱普生晶振RX8900CE是一款32.7689K晶振，±3.4ppm时钟模块是爱普生的一款额定频率32.7689KHz，接口为I2C，月偏差为±9s的实时时钟模块，小体积尺寸3.2x2.5封装实时时钟模块，4脚贴片晶振，具有超小型，轻薄型，高稳定性特点。原厂编码X1B000301000100，是爱普生实时时钟模块中的热销型号之一。该款实时时钟模块，可以在-40℃至+85℃的温度内稳定工作,频率公差为±3.4ppm

内置频率可调的32.768kHz晶体单元和DTCXO
接口类型:I2C总线
接口电压范围:2.5V至5.5V
温度补偿电压范围:2.0V至5.5V
计时电压范围:1.6V至5.5V
自动电源切换功能:自动切换到备用电源
通过监控VDD电压供电
中断输出:每分钟或每秒钟唤醒
闹铃中断:日、日期、小时、分钟
自动重复唤醒定时器中断

RX8900CE时钟晶振X1B000301000100特别适用于钟表电子应用
微波炉专用晶振MC-306编码Q14MC3062023800【2022-10-17】
常用的微波炉是有一个计时功能,就是每次我们在调它到三分钟,五分钟,十分钟的时候,系统都会随着时间去推算,其实这也就是32.768K晶体起到的效果,就用晶振行业的一句官方语言来说,所以一切关于时计产品都用32.768K插件或贴片系列,高端的电子产品就用贴片晶振,现在电子产品应用插件晶振的越来越少了,插件晶振也慢慢退出晶振市场的迹象。

日本爱普生晶振MC-306是一款32.768k晶振，四脚贴片晶振，小体积尺寸8.0x3.8mm黑色陶瓷封装带斜边的石英晶体谐振器，无源晶振，工作温度-40℃至+85℃，具有小体积轻薄型，耐热性及耐环境特性特点，被广泛用于计时(时间基准)，钟表电子，智能手机，仪器仪表，微波炉，空调，电冰箱，平板电脑等。

微波炉专用晶振MC-306编码Q14MC3062023800
石英晶体谐振器Q22FA1280022600适用于无线通讯系统【2022-10-14】
如今的晶振产品已经频频出现在我们生活当中，常见过的产品就有手机蓝牙耳机等，巨大的市场需求推动石英晶振产品的发展，同时也迎来了新的机遇，在这个偌大的市场中，电子产品对于晶振的意义非常重大，而在数字电路里，它却像整个电路的心脏。而数字电路的所有工作都离不开时钟，晶振电路设计的好坏，会影响到整个系统的稳定性。

日本爱普生晶振FA-128，是一款MHz级AT切割方式的石英晶体谐振器，超小型尺寸2.0x1.6mm无源晶振，四脚贴片晶振，频率范围为:16MHz至54MHz，具有超小型，轻薄型，稳定性好，耐热及耐环境特点。该款无源晶振，可以在-40℃至+85℃的温度内稳定工作，被广泛应用于小型便捷式通信设备，测试血糖仪，数码相机，平板电脑，移动电话, 蓝牙, 无线-局域网，ISM频段电台广播，MPU时钟等。

石英晶体谐振器Q22FA1280022600适用于无线通讯系统
智能健身镜专用晶振Q22FA23V0048200小体积3225mm晶振【2022-10-13】
日本爱普生晶振FA-238V是一款小体积尺寸3.2x2.5mm四脚贴片晶振，无源晶振，石英晶体谐振器，FA-238V频率范围12MHz至15.9999MHz之间，可以在-40℃至+85℃（+105℃）温度内稳定工作，该产品具有小体积轻薄型，耐热、耐振、耐冲击等优良的耐环境特性，适用于智能健身镜，移动通讯，智能手机，平板电脑，汽车电子，移动电话，无线蓝牙，ISM频段电台广播，MPU时钟等.

智能健身镜专用晶振Q22FA23V0048200小体积3225mm晶振
智能手机晶振FA-20H小尺寸贴片晶振Q24FA20H0007900【2022-10-11】
日本EPSON拥有先进的生产设备,追求“省、小、精”的独特技术,研发制造符合业界需求的石英晶振,贴片晶振,有源晶体振荡器等产品.爱普生所生产的石英贴片晶振产品。

日本爱普生晶振热销型号FA-20H，是一款小体积尺寸2.5x2.0mm无源晶振，石英晶体谐振器，四脚贴片晶振，频率范围12MHz至54MHz，可以在-40℃至+85℃的温度内稳定工作，具有超小型，轻薄型，稳定性好，耐热及耐环境特性，FA-20H主要用于移动电话，智能手机，蓝牙，智能家居，平板电脑，无线-局域网，ISM频段电台广播，MPU时钟等，因此也有人称呼手机晶振、蓝牙晶振、时钟晶振这种小尺寸贴片晶振。

智能手机晶振FA-20H小尺寸贴片晶振Q24FA20H0007900
