M49G晶振,ML49G晶振

当前位置：首页 » 石英晶振 » MERCURY晶振 » MERCURY晶振,贴片晶振,M49G晶振,ML49G晶振

prevnext

MERCURY晶振,贴片晶振,M49G晶振,ML49G晶振

频率：3.2-70MHZ

尺寸：12.4 * 4.5 * 4.0 mm,12.4 * 4.5 * 3.0 mm

高精度的石英晶体谐振器，是需要在生产前期的各道工序就得采用严格的标准，比如电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。如下方面都会对测量结果带来影响：1、测试针本身连接的可靠性；2、测试针同测试管的连接性；3、测试板同测试针的接触问题；4、测试座同电缆的连接；5、小负载的规格测量的规定；6、测试板π头上空测其C0值(保留3位以上小数)；7、测量环境、操作方法等管制。

咨询热线：0755-27872782

相关产品说明下载PDF资料

MERCURY晶振,贴片晶振,M49G晶振,ML49G晶振， MERCURY电子实业有限公司成立于40多年前，1973年成为台湾首家石英晶体频率控制产品制造商。

作为水晶行业的先驱，美科利通过研发许多新型尖端产品，不断满足市场需求。这些高精度产品中的许多都符合非常严格和精确的规格，并且它们也可用于微型表面贴装封装。频率范围从低KHz到800MHz。

质量在美科利是首屈一指的，确保每批产品都能满足从空间技术，电信到消费电子产品等各种应用所需的标准。

水星致力于保持高质量标准通过不断改进他们的制造技术并保持他们的新产品开发。

美科利电子工业股份有限公司---台湾台北

•成立于1973年，

自豪地成为台湾晶体工业的先驱。

•公司总部和批量生产设施。

• 通过ISO 9001：2008认证。

质量管理体系

• ISO 14001：2004认证

环境管理体系

•销售区域：亚洲，中东，非洲和欧洲，MERCURY晶振,贴片晶振,M49G晶振,ML49G晶振 TH-1 890

高精度的石英晶体谐振器，是需要在生产前期的各道工序就得采用严格的标准，比如电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。MERCURY晶振,贴片晶振,M49G晶振,ML49G晶振

如下方面都会对测量结果带来影响：

1、测试针本身连接的可靠性；

2、测试针同测试管的连接性；

3、测试板同测试针的接触问题；

4、测试座同电缆的连接；

5、小负载的规格测量的规定；

6、测试板π头上空测其C0值(保留3位以上小数)；

7、测量环境、操作方法等管制。

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.MERCURY晶振,贴片晶振,M49G晶振,ML49G晶振 TH-2 890

MERCURY晶振规格	单位	M49G晶振,ML49G晶振频率范围		石英晶振基本条件
标准频率	f_nom	3.2-70MHZ	标准频率
储存温度	T_stg	-50°C ～+105°C	裸存
工作温度	T_use	-10°C ～ +60°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	8-32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

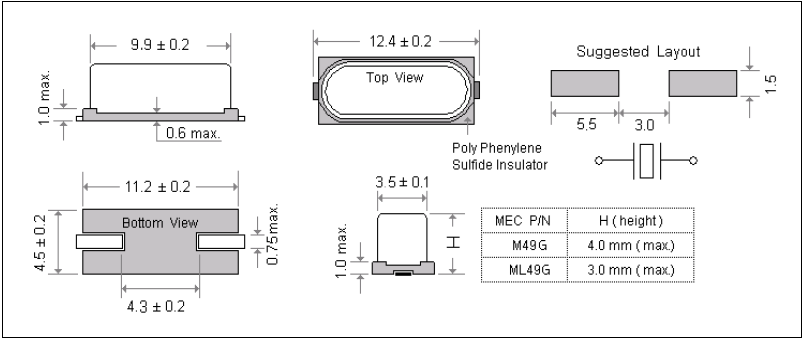

M49 ML49 12.4_4.5mm 49SMD

TH-4 890

卤化合物，MERCURY晶振,贴片晶振,M49G晶振,ML49G晶振

请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。

静电

过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

在设计时

机械振动的影响

当晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导

(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。MERCURY晶振,贴片晶振,M49G晶振,ML49G晶振 TH-6 890
