MTRONPTI晶振,贴片晶振,ATSM-49-R晶振,石英晶振

频率:3.579545-72MHZ

尺寸:12.3*4.83*4.5mm

目前国外进口晶振品牌中大多数的品牌都在慢慢减少生产49/SSMD系列产品了,因49/S系列体积大,很多电子产品接受小,而且生产过程中使用的材料也要比小型的贴片晶振多,况且现在小尺寸的贴片晶振产量远远大于49/S系列,所以生产这种的大体积成本就更高了。普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用带包装,外包装采用朔胶盘,在自动贴片机上对应自动贴装等优势.

咨询热线:0755-27872782

导航栏

    MTRONPTI晶振,贴片晶振,ATSM-49-R晶振,石英晶振 MtronPTI于1965年成立于雷达,为高可靠性/高性能应用设计和制造定制RF和微波解决方案。

    2004年成立,由M-tron Industries,Inc.收购Piezo Technology,Inc. MtronPTI是LGL Group,Inc.的全资子公司。

    2014年 - 开关滤波器,V和E波段波导滤波器,仪器OCXO晶振

    更宽的频率范围,更低的漂移,更低的g灵敏度以及添加两条新产品线:固态功率放大器至20 GHz以及毫米波滤波器至90 GHz

    2013 - M618x 3.2 x 5.0mm Stratum 3 TCXO晶振

    2012 - AS9100 Rev C认证

    2012年 - 100MHz低噪声OCXO

    适用于仪器仪表,点对点或点对多点微波以及雷达应用的XO5085系列100MHz低相位噪声OCXO。

    2012年 - 数字RF线 - 数字调谐滤波器

    用于数字无线电,软件无线电,认知无线电的数字调谐滤波器...具有更高的可靠性,更大的覆盖范围和更高的数据容量。

    2010年 - 上海销售和服务办公室

    本地市场和全球制造基地的销售客户服务中心。

    2009年 - GPS纪律振荡器

    M9107是一款非常小巧的设备,专为满足军事环境要求,定时系统需求(包括保持时间)而设计,非常适合手提包,车载和机载应用。

    2009年 - M2052系列井下钻井XO - 至200°C

    2007 - 腔体滤波器

    空腔滤波器有1 GHz 300瓦至26极双工器至7 GHz空间以及介质负载滤波器

    2007 - M610 Stratum 3 TCXO

    2007 - 用于军事和航空电子设备的QPL MIL-PRF-55310振荡器

    作为军用和航空电子市场扩展的一部分引入的MIL-PRF-55310振荡器的QPL(合格产品列表):通信,雷达和仪器应用。
    2006年 - QiK芯片振荡器和VCXO的1.4GHz

    为通信和商业应用推出高性能振荡器和VCXO晶振产品。专有技术为行业领先的快速原型和生产响应时间。

    2003年 - 在荷兰埃因霍温的欧洲销售办事处

    2002年 - 收购冠军 - 业界领先的VCXO技术,MTRONPTI晶振,贴片晶振,ATSM-49-R晶振,石英晶振TH-1 890

    我公司的49/SMD贴片晶振在生产晶片时,就采用了晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径晶片设计可使用的方法。如:

    1、是指球面加工曲率半径的工艺设计

    ( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)

    2、在加工时球面测量标准的设计原则(曲率半径公式的计算)

    目前国外进口晶振品牌中大多数的品牌都在慢慢减少生产49/SSMD系列产品了,因49/S系列体积大,很多电子产品接受小,而且生产过程中使用的材料也要比小型的贴片晶振多,况且现在小尺寸的贴片晶振产量远远大于49/S系列,所以生产这种的大体积成本就更高了。普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.MTRONPTI晶振,贴片晶振,ATSM-49-R晶振,石英晶振TH-2 890

MTRONPTI晶振规格

单位

ATSM-49-R晶振频率范围

石英晶振基本条件

标准频率

f_nom

3.579545-72MHZ

标准频率

储存温度

T_stg

-40°C to +85°C

裸存

工作温度

T_use

-10°C to +70°C

标准温度

激励功率

DL

500.0μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/

频率温度特征

f_tem

±50 × 10-6/25°C

超出标准的规格请联系我们.

负载电容

CL

18PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

TH-3 890

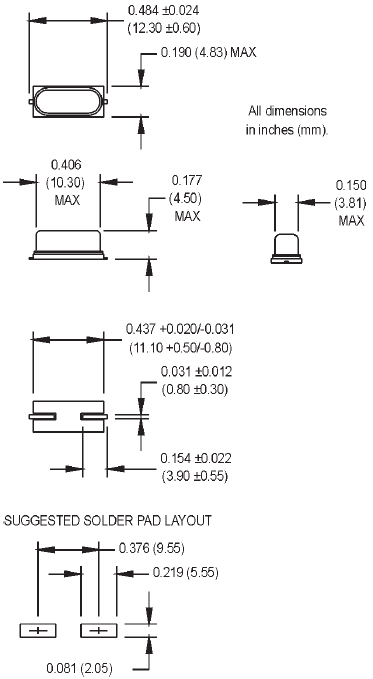

ATSM-49-R 12.3_4.83mm 49SMD

TH-4 890

    晶体振荡器和实时时钟模块,MTRONPTI晶振,贴片晶振,ATSM-49-R晶振,石英晶振

    所有晶体振荡器和实时时钟模块都以IC形式提供。

    噪音

    在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

    电源线路

    电源的线路阻抗应尽可能低。

    输出负载

    建议将输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。

    未用输入终端的处理

    未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。

    热影响

    重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

    安装方向

    振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

    通电

    不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。MTRONPTI晶振,贴片晶振,ATSM-49-R晶振,石英晶振TH-6 890
