01-CR1-32-26M000-T18-2030M-EXT|NKG Crystal|TAIHETH

频率：26MHZ

尺寸：11mm×4.5mm

01-CR1-32-26M000-T18-2030M-EXT|NKG Crystal|TAIHETH,NKG晶振,01-CR1-32无源晶振,石英晶体谐振器,01-CR1-32-26M000-T18-2030M-EXT晶振,HC-49S插件晶振,进口晶振,频率26MHz,负载18pF,工作温度-40~85°C,频率稳定性30ppm,高稳定性晶振,低老化晶振,抗冲击晶振,智能电视晶振,高清视频设备晶振,单片机晶振,调制解调器晶振.

咨询热线：0755-27872782

TH-1 890

01-CR1-32-26M000-T18-2030M-EXT|NKG Crystal|TAIHETH,NKG晶振,01-CR1-32无源晶振,石英晶体谐振器,01-CR1-32-26M000-T18-2030M-EXT晶振,HC-49S插件晶振,进口晶振,频率26MHz,负载18pF,工作温度-40~85°C,频率稳定性30ppm,高稳定性晶振,低老化晶振,抗冲击晶振,智能电视晶振,高清视频设备晶振,单片机晶振,调制解调器晶振.

01-CR1-32-26M000-T18-2030M-EXT|NKG Crystal|TAIHETH特点：

•传统的HC-49/S封装与3引线

•最适用于低频，可选间隔和切断引线。

•可靠的密封金属罐包装

TH-2 890

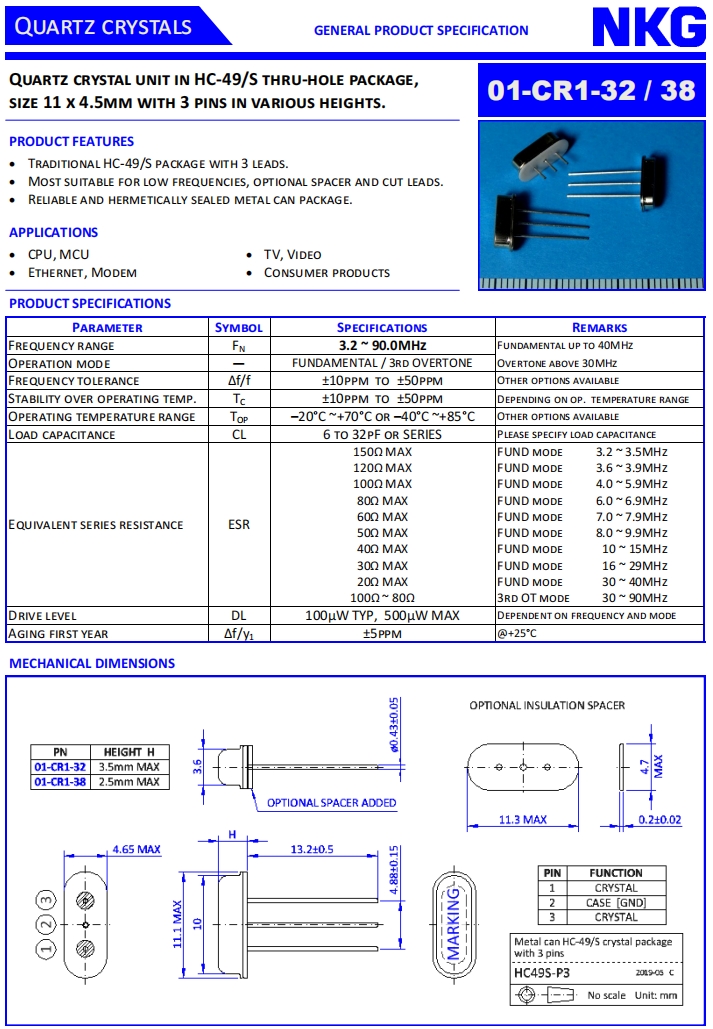

01-CR1-32-26M000-T18-2030M-EXT|NKG Crystal|TAIHETH规格表

PARAMETER	SYMBOL	SPECIFICATIONS	REMARKS
FREQUEN CY RAN GE	FA	26MHZ	FUNDAMENTAL / 3rd OVERTONE
FREQUENCY TOLERANCE	Δf/f	±20PPM	Other options available
STABILITY OVER OPERATING TEMP.	TC	±30PPM	Depending on operating temperature range
OPERATING TEMPERATURE RANGE	Top	-40°C~+85°C	Other options available
LOAD CAPACITAN CE	CL	18PF	PLEASE SPECIFY LOAD CAPACITANCE
EQUIVALENT SERIES RESISTANCE	ESR	150Ω MAX 120Ω MAX 100Ω MAX 80Ω MAX 60Ω MAX 50Ω MAX 40Ω MAX 30Ω MAX 20Ω MAX 100Ω ~ 80Ω	FUND mode 3.2 ~ 3.5MHz FUND mode 3.6 ~ 3.9MHz FUND mode 4.0 ~ 5.9MHz FUND mode 6.0 ~ 6.9MHz FUND mode 7.0 ~ 7.9MHz FUND mode 8.0 ~ 9.9MHz FUND mode 10 ~ 15MHz FUND mode 16 ~ 29MHz FUND mode 30 ~ 40MHz 3rd OT mode 30 ~ 90MHz
DRIVE LEVEL	DL	100μW TYP,500μW MAX	Dependent on frequency and mode
Aging first year	Δf/y1	±5ppm	@+25°C

TH-3 890

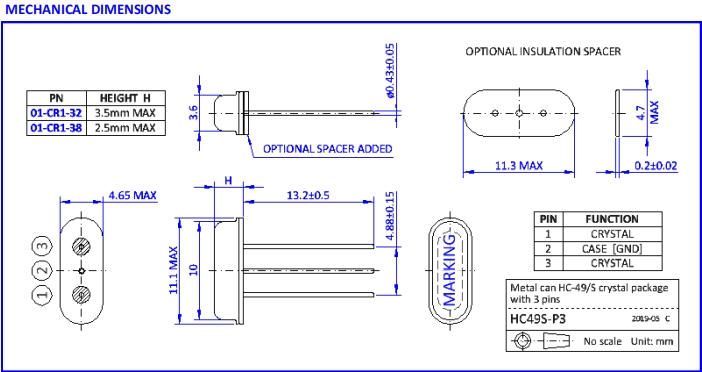

01-CR1-32-26M000-T18-2030M-EXT|NKG Crystal|TAIHETH尺寸图
