CT20M26.0000F10V1T-100|NKG Crystal|TAIHETH
频率：26MHz
尺寸：2.0mm x 1.6mm
CT20M26.0000F10V1T-100|NKG Crystal|TAIHETH,NKG晶振,CT20M热敏晶振,CT20M26.0000F10V1T-100晶振,进口无源晶振,石英晶体谐振器,2016贴片晶振,非常适合与内置温度补偿振荡器电路的ic一起使用,频率26MHz,负载10pF,工作温度-30~85°C,频率稳定性12ppm,超小型晶振,高可靠性晶振,低老化晶振,电信应用程序晶振,蓝牙音响晶振,移动通信晶振,可穿戴设备晶振.
CT20M26.0000F10V1T-100|NKG Crystal|TAIHETH特点：
•内置热敏电阻100kΩ用于温度测量。
•非常适合与内置温度补偿振荡器电路的ic一起使用。

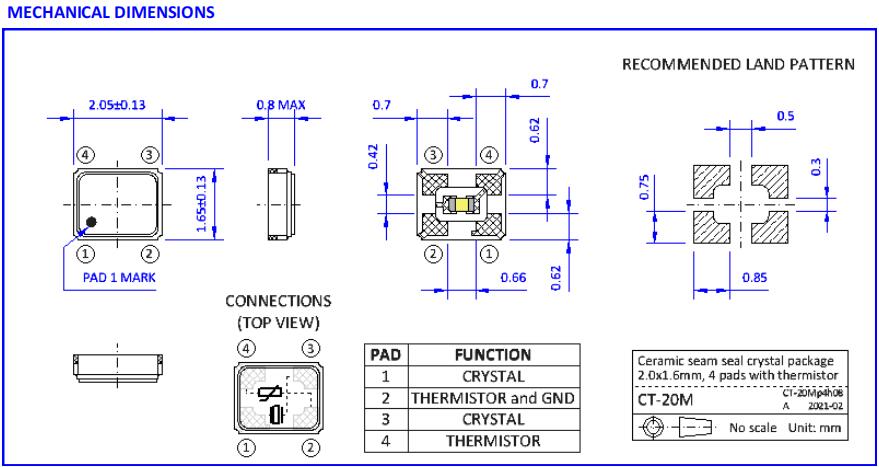

•高度可靠的包装尺寸2.0 x 1.6 x 0.7mm，带有4个衬垫。

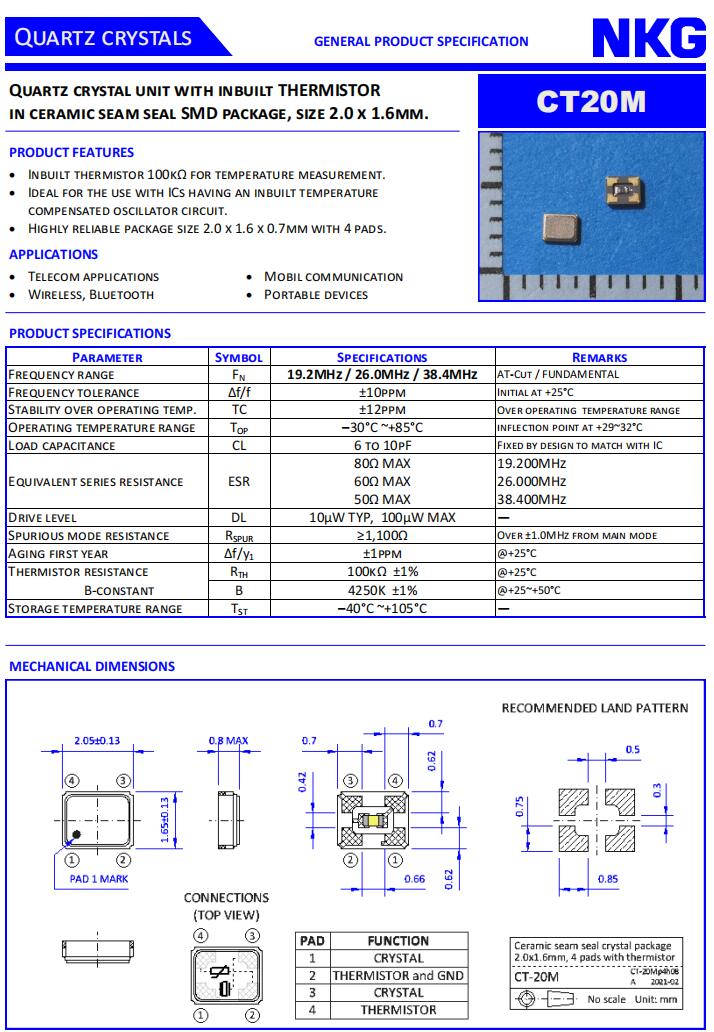

CT20M26.0000F10V1T-100|NKG Crystal|TAIHETH规格表
80Ω MAX
60Ω MAX
50Ω MAX
26.000MHz
38.400MHz
B-constant
PARAMETER
SYMBOL
SPECIFICATIONS
REMARKS
FREQUEN CY RAN GE
FA
26MHZ
-
CUT AND OPERATION MODE
-
AT-CUT / FUNDAMENTAL
-
FREQUENCY TOLERANCE
Δf/f
±10PPM
Initial at +25°C
STABILITY OVER OPERATING TEMP.
TC
±12PPM
Over operating temperature range
OPERATING TEMPERATURE RANGE
Top
-30°C~+85°C
inflection point at +29~32°C
LOAD CAPACITAN CE
CL
10PF
PLEASE SPECIFY LOAD CAPACITANCE
EQUIVALENT SERIES RESISTANCE
ESR
DRIVE LEVEL
DL
100μW TYP,300μW MAX
-
Spurious mode resistance
RSPUR
≥1,100Ω
Over ±1.0MHz from main mode
AGING FIRST YEAR
△f/yi
±1 PPM
@+25°C
RTH
100kΩ ±1%
@+25°C
B
4250K ±1%
@+25~+50°C
Storage temperature range
TST
–40°C ~+105°C
