NKG Crystal|01-CR1-01-18M432-T20-1020E-EXT|TAIHETH

频率：18.432MHZ

尺寸：11mm×4.5mm

NKG Crystal|01-CR1-01-18M432-T20-1020E-EXT|TAIHETH,进口晶振,NKG晶振,01-CR1-01插件晶振,无源晶振,01-CR1-01-18M432-T20-1020E-EXT晶振,HC-49U晶振,石英晶体谐振器,频率18.432MHz,负载20pF,工作温度-20~70°C,频率稳定性20ppm,无铅环保晶振,高品质晶振,低成本晶振,消费电子产品晶振,网络终端晶振,程控交换机晶振,智能体温计晶振.

咨询热线：0755-27872782

TH-1 890

NKG Crystal|01-CR1-01-18M432-T20-1020E-EXT|TAIHETH,进口晶振,NKG晶振,01-CR1-01插件晶振,无源晶振,01-CR1-01-18M432-T20-1020E-EXT晶振,HC-49U晶振,石英晶体谐振器,频率18.432MHz,负载20pF,工作温度-20~70°C,频率稳定性20ppm,无铅环保晶振,高品质晶振,低成本晶振,消费电子产品晶振,网络终端晶振,程控交换机晶振,智能体温计晶振.

NKG Crystal|01-CR1-01-18M432-T20-1020E-EXT|TAIHETH特点：

•传统的HC-49/U封装，2或3引脚，SMD形式可用。

•最适用于低频。

•可靠的密封金属罐包装

TH-2 890

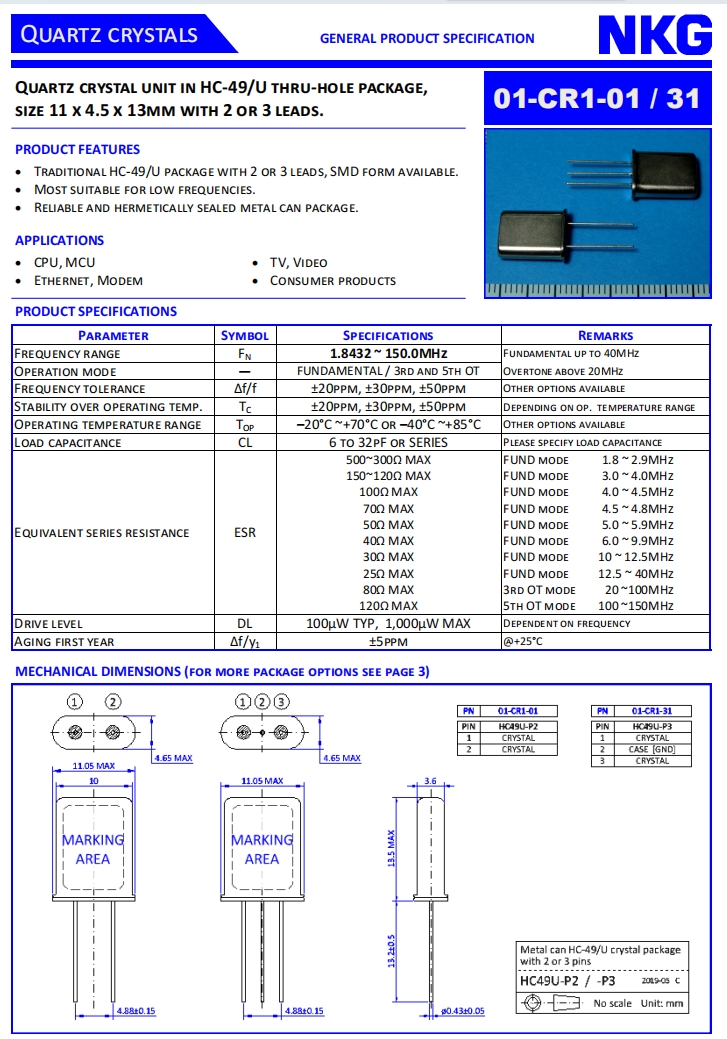

NKG Crystal|01-CR1-01-18M432-T20-1020E-EXT|TAIHETH规格表

PARAMETER	SYMBOL	SPECIFICATIONS	REMARKS
FREQUEN CY RAN GE	FA	18.432MHZ	FUNDAMENTAL / 3rd OVERTONE
FREQUENCY TOLERANCE	Δf/f	±10PPM	Other options available
STABILITY OVER OPERATING TEMP.	TC	±20PPM	Depending on operating temperature range
OPERATING TEMPERATURE RANGE	Top	-20°C~+70°C	Other options available
LOAD CAPACITAN CE	CL	20PF	PLEASE SPECIFY LOAD CAPACITANCE
EQUIVALENT SERIES RESISTANCE	ESR	500~300Ω MAX 150~120Ω MAX 100Ω MAX 70Ω MAX 50Ω MAX 40Ω MAX 30Ω MAX 25Ω MAX 80Ω MAX 120Ω MAX	FUND mode 1.8 ~ 2.9MHz FUND mode 3.0 ~ 4.0MHz FUND mode 4.0 ~ 4.5MHz FUND mode 4.5 ~ 4.8MHz FUND mode 5.0 ~ 5.9MHz FUND mode 6.0 ~ 9.9MHz FUND mode 10 ~ 12.5MHz FUND mode 12.5 ~ 40MHz 3rd OT mode 20 ~100MHz 5th OT mode 100 ~150MHz
DRIVE LEVEL	DL	100μW TYP,500μW MAX	Dependent on frequency and mode
Aging first year	Δf/y1	±5ppm	@+25°C

TH-3 890

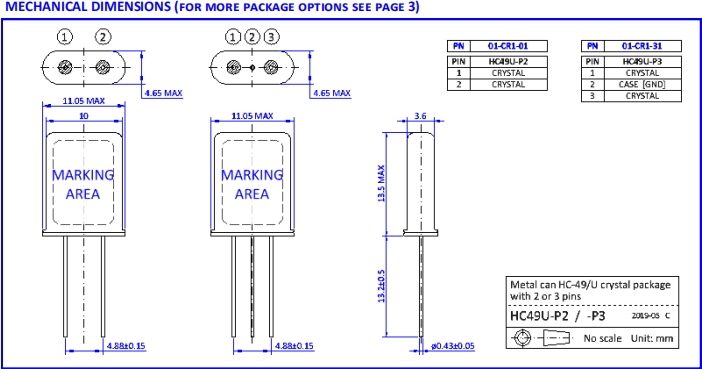

NKG Crystal|01-CR1-01-18M432-T20-1020E-EXT|TAIHETH尺寸图

TH-6 890
