NKG Crystal|S5GA16.0000F12M25-EXT|TAIHETH

频率：16MHz

尺寸：5.0mm×3.2mm

NKG Crystal|S5GA16.0000F12M25-EXT|TAIHETH,进口晶振,NKG晶振,S5GA无源晶振,S5GA16.0000F12M23-EXT晶振,5032mm晶振,石英晶体谐振器,二脚贴片晶振,SMD晶体,频率16MHz,负载12pF,工作温度-40~85°C,频率稳定性50ppm,低成本晶振,低老化晶振,小体积晶振,电脑外围设备晶振,家用电视机顶盒晶振,办公自动化晶振,音频系统晶振.

咨询热线：0755-27872782

TH-1 890

NKG Crystal|S5GA16.0000F12M25-EXT|TAIHETH,进口晶振,NKG晶振,S5GA无源晶振,S5GA16.0000F12M23-EXT晶振,5032mm晶振,石英晶体谐振器,二脚贴片晶振,SMD晶体,频率16MHz,负载12pF,工作温度-40~85°C,频率稳定性50ppm,低成本晶振,低老化晶振,小体积晶振,电脑外围设备晶振,家用电视机顶盒晶振,办公自动化晶振,音频系统晶振.

NKG Crystal|S5GA16.0000F12M25-EXT|TAIHETH特点：

•小包装尺寸5.0 x 3.2 x 1.2mm与2个垫。
•低成本替代普通接缝密封封装。
•符合无铅环保。

TH-2 890

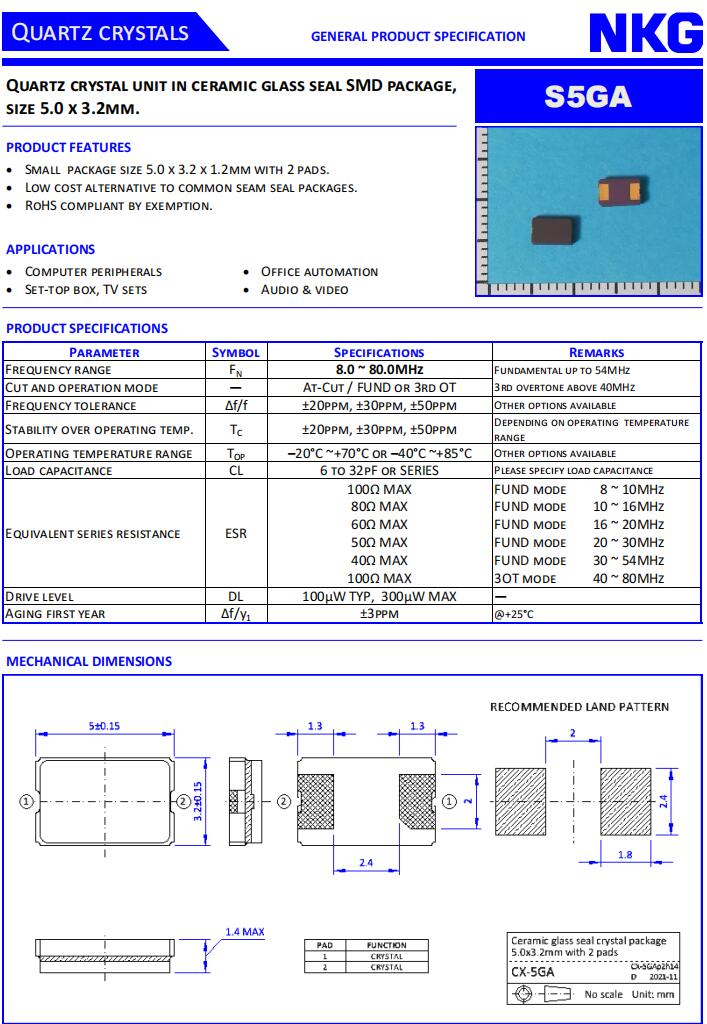

NKG Crystal|S5GA16.0000F12M25-EXT|TAIHETH规格表

PARAMETER	SYMBOL	SPECIFICATIONS	REMARKS
FREQUEN CY RAN GE	FA	16MHZ	AT-CUT / FUNDAMENTAL
FREQUENCY TOLERANCE	Δf/f	±20PPM	Initial at +25°C
STABILITY OVER OPERATING TEMP.	TC	±50PPM	Over operating temperature range
OPERATING TEMPERATURE RANGE	Top	-40°C~+85°C	inflection point at +29~32°C
LOAD CAPACITAN CE	CL	12PF	PLEASE SPECIFY LOAD CAPACITANCE
EQUIVALENT SERIES RESISTANCE	ESR	100Ω MAX 80Ω MAX 60Ω MAX 50Ω MAX 40ΩMAX 100Ω MAX	FUND mode 8 ~ 10MHz FUND mode 10 ~ 16MHz FUND mode 16 ~ 20MHz FUND mode 20 ~ 30MHz FUND mode 30 ~ 54MHz 3rd OT mode 40 ~ 80MHz
DRIVE LEVEL	DL	100μW TYP,300μW MAX	-
Aging first year	Δf/y1	±3ppm	@+25°C

TH-3 890

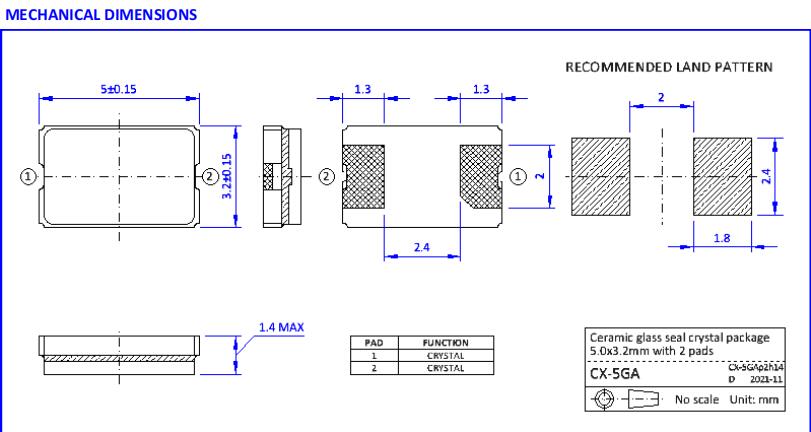

NKG Crystal|S5GA16.0000F12M25-EXT|TAIHETH尺寸图

TH-6 890
