NKG Crystal|S6GA20.0000F18E2Z-EXT|TAIHETH

频率：20MHZ

尺寸：6.0mm×3.5mm

NKG Crystal|S6GA20.0000F18E2Z-EXT|TAIHETH,NKG晶振,S6GA无源晶振,石英晶振,S6GA20.0000F18E2Z-EXT晶振,6035mm晶振,贴片晶振,SMD晶振,晶体谐振器,频率20MHz,负载18pF,工作温度-20~70°C,频率稳定性25ppm,无铅环保晶振,高稳定性晶振,低老化晶振,高清电视机晶振,专业视频设备晶振,监控摄像机晶振,电信交换机晶振.

咨询热线：0755-27872782

TH-1 890

NKG Crystal|S6GA20.0000F18E2Z-EXT|TAIHETH,NKG晶振,S6GA无源晶振,石英晶振,S6GA20.0000F18E2Z-EXT晶振,6035mm晶振,贴片晶振,SMD晶振,晶体谐振器,频率20MHz,负载18pF,工作温度-20~70°C,频率稳定性25ppm,无铅环保晶振,高稳定性晶振,低老化晶振,高清电视机晶振,专业视频设备晶振,监控摄像机晶振,电信交换机晶振.

NKG Crystal|S6GA20.0000F18E2Z-EXT|TAIHETH特点：

•小包装尺寸6.0 x 3.5 x 1.2mm与2个垫。
•低成本替代普通接缝密封封装。
•符合无铅环保。

TH-2 890

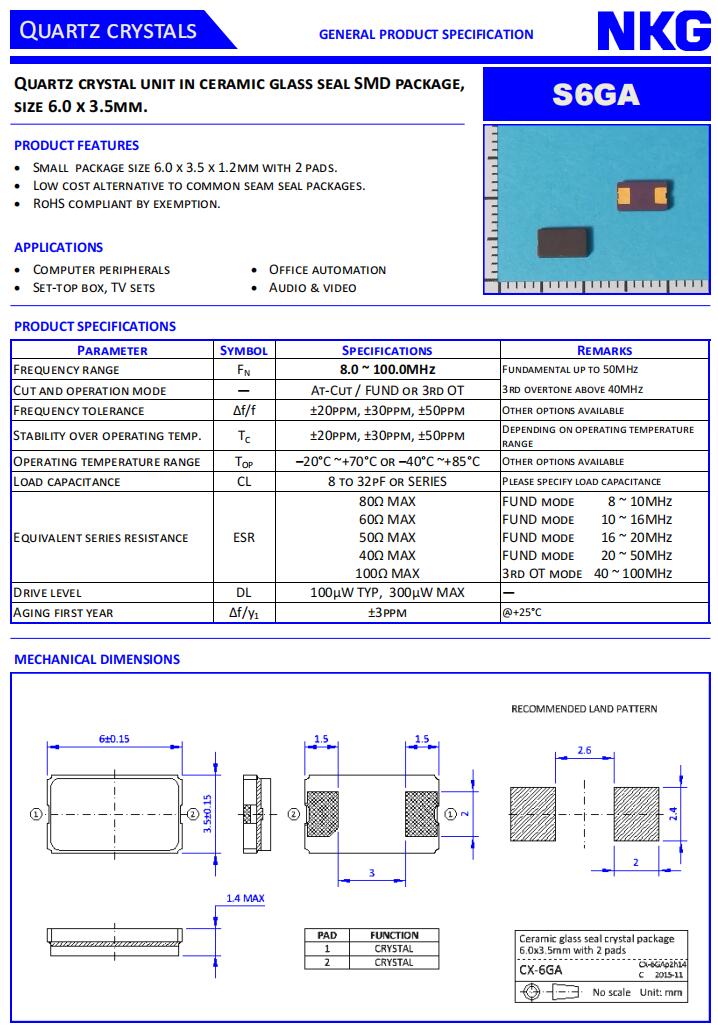

NKG Crystal|S6GA20.0000F18E2Z-EXT|TAIHETH规格表

PARAMETER	SYMBOL	SPECIFICATIONS	REMARKS
FREQUEN CY RAN GE	FA	20MHZ	AT-CUT / FUNDAMENTAL
FREQUENCY TOLERANCE	Δf/f	±20PPM	Other options available
STABILITY OVER OPERATING TEMP.	TC	±25PPM	Depending on operating temperature range
OPERATING TEMPERATURE RANGE	Top	-20°C~+70°C	Other options available
LOAD CAPACITAN CE	CL	18PF	PLEASE SPECIFY LOAD CAPACITANCE
EQUIVALENT SERIES RESISTANCE	ESR	80Ω MAX 60Ω MAX 50Ω MAX 40ΩMAX 100Ω MAX	FUND mode 8 ~ 10MHz FUND mode 10 ~ 16MHz FUND mode 16 ~ 20MHz FUND mode 20 ~ 50MHz 3rd OT mode 40 ~ 100MHz
DRIVE LEVEL	DL	100μW TYP,300μW MAX	-
Aging first year	Δf/y1	±3ppm	@+25°C

TH-3 890

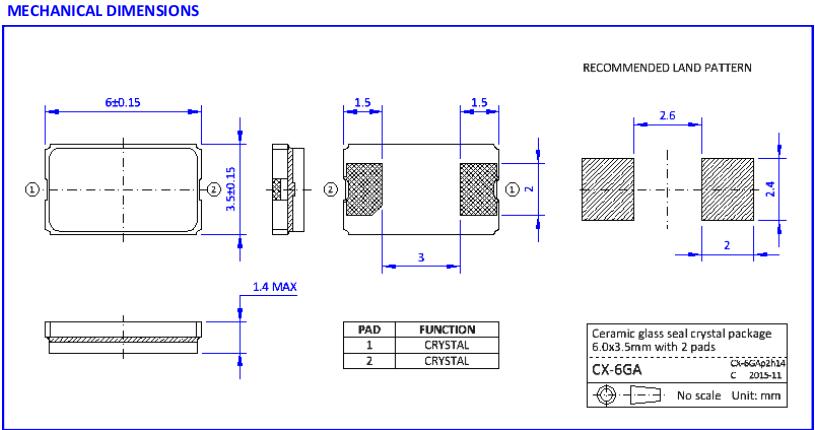

NKG Crystal|S6GA20.0000F18E2Z-EXT|TAIHETH尺寸图
