S6CA26.0000F16M1Y-EXT|NKG Crystal|TAIHETH

频率：26MHz

尺寸：6.0mm x 3.5mm

S6CA26.0000F16M1Y-EXT|NKG Crystal|TAIHETH,NKG晶振,S6CA无源晶振,石英晶体谐振器,S6CA26.0000F16M1Y-EXT晶振,进口晶振,6035mm晶振,二脚贴片晶振,SMD晶体,频率26MHz,负载16pF,工作温度-40~85°C,频率稳定性15ppm,高可靠性晶振,无铅环保晶振,高性能晶振,工业控制器晶振,数字式摄像机存储晶振,办公自动化晶振,智能家居晶振.

咨询热线：0755-27872782

TH-1 890

S6CA26.0000F16M1Y-EXT|NKG Crystal|TAIHETH,NKG晶振,S6CA无源晶振,石英晶体谐振器,S6CA26.0000F16M1Y-EXT晶振,进口晶振,6035mm晶振,二脚贴片晶振,SMD晶体,频率26MHz,负载16pF,工作温度-40~85°C,频率稳定性15ppm,高可靠性晶振,无铅环保晶振,高性能晶振,工业控制器晶振,数字式摄像机存储晶振,办公自动化晶振,智能家居晶振.

S6CA26.0000F16M1Y-EXT|NKG Crystal|TAIHETH特点：

•小包装尺寸6.0 x 3.5 x 1.0mm与2个垫。
•优异的耐热性和抗震性。
•高可靠的缝封封装，低老化。
•符合AEC-Q200标准的汽车级产品可供选择。

TH-2 890

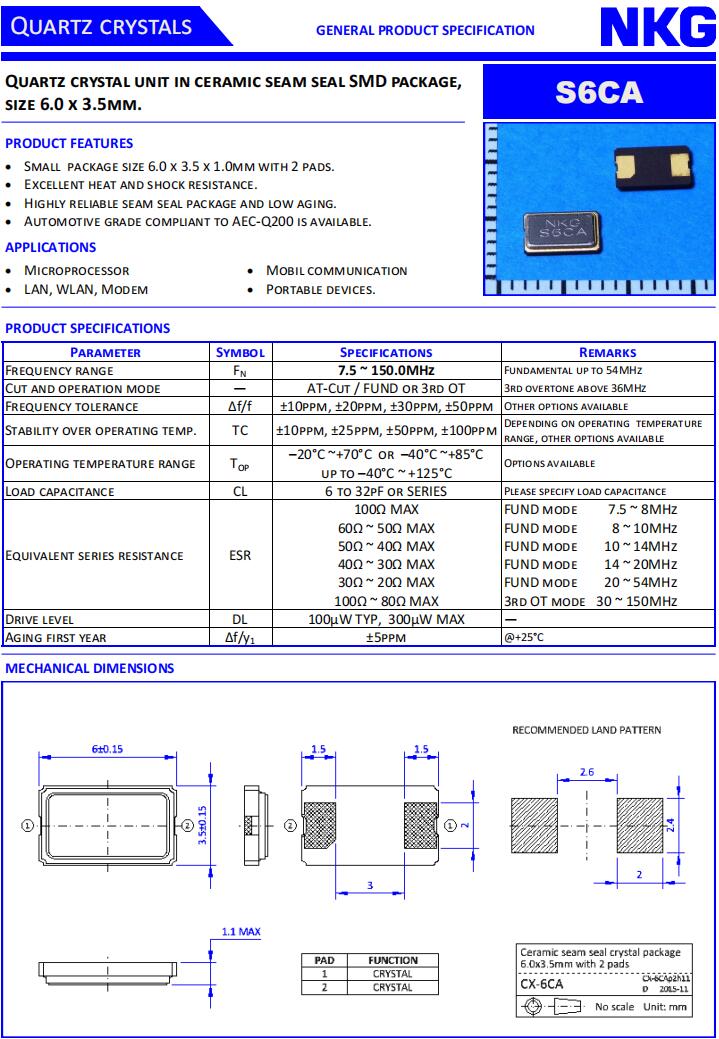

S6CA26.0000F16M1Y-EXT|NKG Crystal|TAIHETH规格表

PARAMETER	SYMBOL	SPECIFICATIONS	REMARKS
FREQUEN CY RAN GE	FA	26MHZ	AT-CUT / FUNDAMENTAL
FREQUENCY TOLERANCE	Δf/f	±10PPM	Initial at +25°C
STABILITY OVER OPERATING TEMP.	TC	±15PPM	Over operating temperature range
OPERATING TEMPERATURE RANGE	Top	-40°C~+85°C	inflection point at +29~32°C
LOAD CAPACITAN CE	CL	16PF	PLEASE SPECIFY LOAD CAPACITANCE
EQUIVALENT SERIES RESISTANCE	ESR	100Ω MAX 60Ω ~ 50ΩMAX 50Ω ~ 40Ω MAX 40Ω ~ 30Ω MAX 30Ω ~20ΩMAX 100Ω~80Ω MAX	FUND mode 7.5 ~ 8MHz FUND mode 8 ~ 10MHz FUND mode 10 ~ 14MHz FUND mode 14 ~ 20MHz FUND mode 20 ~ 54MHz 3rd OT mode 30 ~ 150MHz
DRIVE LEVEL	DL	100μW TYP,300μW MAX	-
Aging first year	Δf/y1	±5ppm	@+25°C

TH-3 890

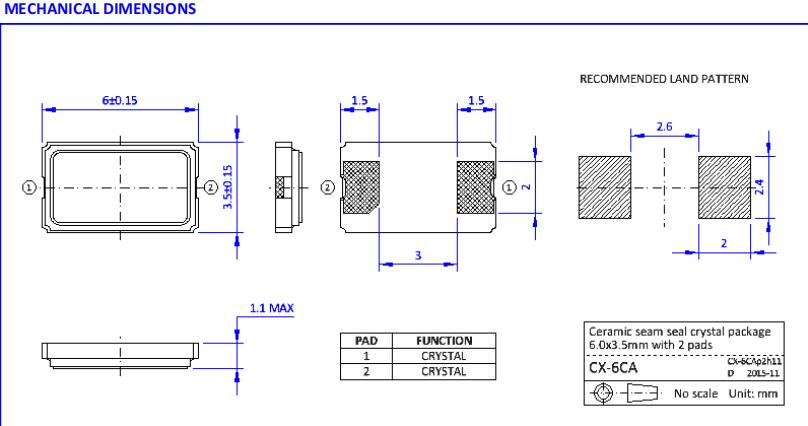

S6CA26.0000F16M1Y-EXT|NKG Crystal|TAIHETH尺寸图

TH-6 890
