KDS进口晶振,DSO323SK低电压LV-PECL振荡器,1XST156250AKM光传输设备6G晶振
频率:156.25MHz
尺寸:3.2x2.5mm
KDS进口晶振,DSO323SK低电压LV-PECL振荡器,1XST156250AKM光传输设备6G晶振,日本进口晶振,KDS大真空株式会社,晶振型号DSO323SK,编码为:1XST156250AKM,频率为:156.25MHz,小体积晶振尺寸:3.2x2.5mm,六脚贴片晶振,有源晶振,石英晶振,石英晶体振荡器,电源电压:2.5 V,3.3V工作,具有超高速三态功能的LV-PECL输出差分晶振,超小型,低抖动,低功耗,低相位噪声,低电源电压,低耗能,低损耗,低电平等特点。广泛应用于:通讯设备、无线网络,蓝牙模块,物联网,机顶盒、光端机、安防设备、路由器/交换机、仪器仪表、SATA,SAS,光纤通信,10G以太网及各种频率控制设备上。
KDS进口晶振,DSO323SK低电压LV-PECL振荡器,1XST156250AKM光传输设备6G晶振,参数表
| 型名 | 符号 | DSO323SK |
| 出力仕様 | - | LV-PECL |
| 出力周波数範囲 | fo | 156.25 MHz |
| 電源電圧 | VCC | +2.5V±0.125V/+3.3V±0.165V |
| 周波数許容偏差(常温偏差含む) | f_tol | ±50×10-6 max., ±80×10-6 max., ±100×10-6 max. |
| 保存温度範囲 | T_stg | -40~+105℃ |
| 動作温度範囲 | T_use | -40~+85℃, -40~+105℃ |
| 消費電流 | ICC | 45mA max. |
| スタンバイ時電流(#1ピン"L") | I_std | 10μA max. |
| 出力負荷 | Load-R | 50Ω to VCC-2V |
| 波形シンメトリ | SYM | 45~55% [at outputs cross point] |
| 0レベル電圧 | VOL | VCC-1.81~VCC-1.62V |
| 1レベル電圧 | VOH | VCC-1.025~VCC-0.88V |
| 立上り時間 | tr, tf | 0.5ns max. [20~80% Output, OutputN] |
| 立下り時間 | ||
| 差動出力電圧 | VOD1,VOD2 | - |
| 差動出力誤差 | ⊿VOD | - |
| オフセット電圧 | VOS | - |
| オフセット誤差 | ⊿VOS | - |
| クロス点電圧 | Vcr | - |
| OE端子0レベル入力電圧 | VIL | VCC×0.3 max. |
| OE端子1レベル入力電圧 | VIH | VCC×0.7 min. |
| 出力ディスエーブル時間 | tPLZ | 200ns |
| 出力イネーブル時間 | tPZL | 2ms |
| ピリオド ジッタ(1) | tRMS | 5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo≦167MHz) (σ) |
| tp-p | 33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo≦167MHz) (Peak to peak) | |
| トータル ジッタ (1) | tTL | 50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo≦167MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
| 位相ジッタ | tpj | 1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo≦167MHz) |
| [13.5MHz≦fo<40MHz,fo offset:12kHz~5MHz fo≧40MHz,fo offset:12kHz~20MHz] | ||
| 信頼性仕様 | AEC-Q200準拠(オプション:AEC-Q100相当) | |
| 梱包単位(3) | 2000pcs./reel(φ180) | |

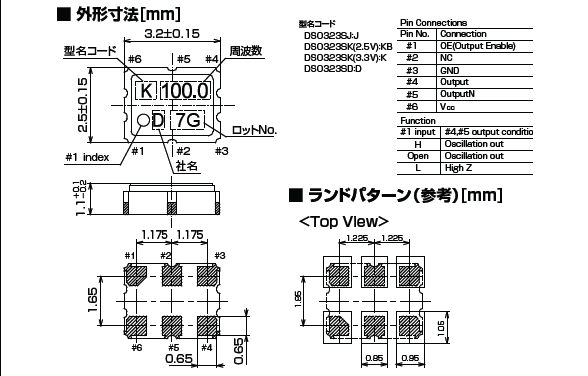

KDS进口晶振,DSO323SK低电压LV-PECL振荡器,1XST156250AKM光传输设备6G晶振,尺寸图
KDS进口晶振,DSO323SK低电压LV-PECL振荡器,1XST156250AKM光传输设备6G晶振
差分晶振是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性。差分晶振作为目前行业中高要求,高技术石英晶体振荡器,具有相位低,损耗低的特点。KDS大真空差分晶振使用于产品中能够很容易地识别小信号,能够从容精确地处理双级信号,对外部电磁干扰(EMI)是高度免疫的,差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性
| 进口晶振 | 原厂编码 | 型号 | 尺寸 | 频率 |
| KDS晶振 | ZC08759 | DSO211AH | 2016 | 25.000MHz |
| KDS晶振 | 1XSF026000AH6 | DSO221SH | 2520 | 26.000MHz |
| KDS晶振 | 1XSF022579EH1 | DSO221SHF | 2520 | 22.5792M |
| KDS晶振 | 1XSF027000EH6 | DSO221SHF | 2520 | 27.000M |
| KDS晶振 | 1XSF033333ARD | DSO221SHF | 2520 | 33.333M |
| KDS晶振 | 1XSF024000AR29 | DSO221SHF | 2520 | 24.000MHz |
| KDS晶振 | 1XSF012288EH1 | DSO221SHF | 2520 | 12.288MHz |
| KDS晶振 | 1XSF026000AR6 | DSO221SR | 2520 | 26.000MHz |
| KDS晶振 | 1XSF033333ARA | DSO221SR | 2520 | 33.3333MHZ |
| KDS晶振 | 1XSF006140AR | DSO221SR | 2520 | 6.140MHZ |
| KDS晶振 | 7FE02496A00H0000008 | DSO221SX | 2520 | 24.96MHZ |
| KDS晶振 | 1XSE098304AR2 | DSO321SR | 3225 | 98.304M |
| KDS晶振 | 1XSE012000AR58 | DSO321SR | 3225 | 12.000MHz |
| KDS晶振 | 1XSE038702AR | DSO321SR | 3225 | 38.7024MHZ |
| KDS晶振 | 1XSE025000AR5 | DSO321SR | 3225 | 25.000MHz |
| KDS晶振 | 1XSE050000ART | DSO321SR | 3225 | 50MHZ |
| KDS晶振 | 1XSE033333ARD | DSO321SR | 3225 | 33.3333MHZ |
| KDS晶振 | 1XSE013000AR7 | DSO321SR | 3225 | 13.000M |
| KDS晶振 | 1XSE025000AR17 | DSO321SR | 3225 | 25.000MHz |
| KDS晶振 | 1XSE038400AR | DSO321SR | 3225 | 38.4M |
| KDS晶振 | 1XSE024000AR83 | DSO321SR | 3225 | 24.000MHz |
| KDS晶振 | 1XSE027000AR128 | DSO321SR | 3225 | 27.000M |
| KDS晶振 | 1XSE045000AR8 | DSO321SR | 3225 | 45M |
| KDS晶振 | 1XSE050000AV6 | DSO321SR | 3225 | 50.000MHz |
| KDS晶振 | 1XSE054000AR5 | DSO321SR | 3225 | 54M |
| KDS晶振 | 1XSE064000AB | DSO321SR | 3225 | 64M |
| KDS晶振 | 1XSE150000AR1 | DSO321SR | 3225 | 150.000M |
| KDS晶振 | 1XSE010000ARV | DSO321SR | 3225 | 10.000MHz |
| KDS晶振 | 1XSE012000ARH | DSO321SR | 3225 | 12.000MHz |
| KDS晶振 | 1XSE019200AR7 | DSO321SR | 3225 | 19.200MHz |
| KDS晶振 | 1XSE024576ARH | DSO321SR | 3225 | 24.576MHz |
| KDS晶振 | 1XSE025000ARW | DSO321SR | 3225 | 25.000MHz |
| KDS晶振 | 1XSE009600AV | DSO321SV | 3225 | 9.6M |
| KDS晶振 | 1XSE024000AW1 | DSO321SW | 3225 | 24.000MHz |
| KDS晶振 | 1XST156250AKM | DSO323SK石英晶振 | 3225 | 156.25MHZ |
| KDS晶振 | 1XSD048000AV2 | DSO531SV | 5032 | 48.000M |
| KDS晶振 | 1XSR004000AB | DSO751SB | 7050 | 4M |
| KDS晶振 | 1XSR025000AR25 | DSO751SR | 7050 | 25.000MHz |
| KDS晶振 | 1XSA040000ABP | DSO751SV | 7050 | 40.000M |
| KDS晶振 | 1XSA050000AVW | DSO751SV | 7050 | 50.000MHz |
