DSA321SCM/VC-TCXO/3225mm/1XTV36864HBA/36.864MHZ/低相位噪声晶振
频率:9.6~52MHz
尺寸:3.2x2.5mm


DSA321SCM/VC-TCXO/3225mm/1XTV36864HBA/36.864MHZ/低相位噪声晶振,日本进口晶振,KDS大真空株式会社,DSA321SCM晶振编码为1XTV36864HBA,是一款小体积晶振尺寸3.2x2.5mm四脚贴片晶振,VC-TCXO压控温补晶振,石英贴片晶振,有源晶振,无铅环保晶振,具有超小型,轻薄型,低抖动,低电源电压,低相位噪声,低损耗,低耗能,低电平,低功耗等特点,石英晶体振荡器应用于:移动电话(W-CDMA、CDMA2000、TD-SCDMA、GSM、GPRS、Mobile W-PHS),无线网络,蓝牙模块,通信设备(WiMAX),GPS定位系统,车载设备,医疗设备,物联网,无线局域网,航空电子等应用。

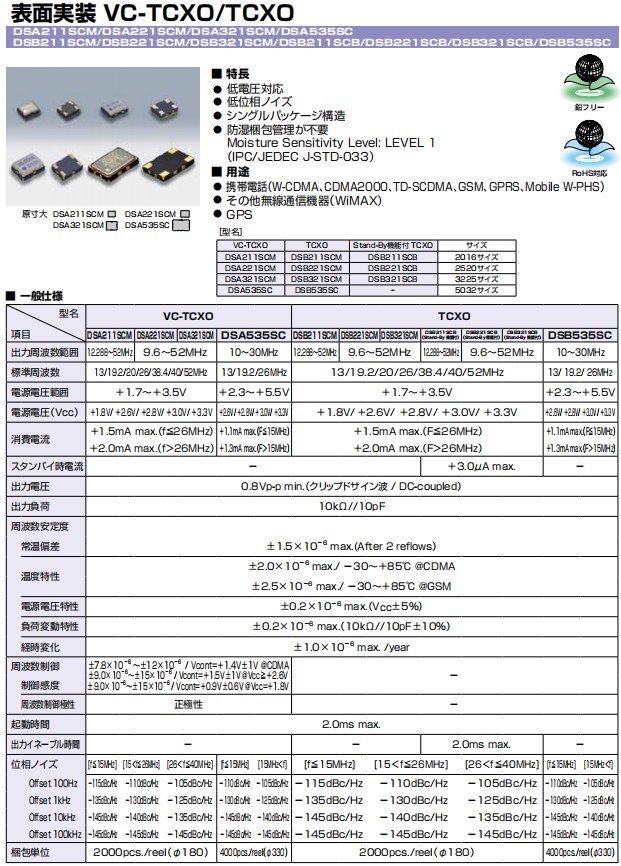

DSA321SCM/VC-TCXO/3225mm/1XTV36864HBA/36.864MHZ/低相位噪声晶振,参数图





					KDS晶振型号


					DSA321SCM   (VC-TCXO)




					输出频率范围


					9.6M~52MHz




					标准频率


					19.2MHz/26MHz/38.4MHz/40MHz/52MHz




					电源电压范围


					+1.7~+3.5V




					电源电压(Vcc)


					+1.8V/+2.6V/+2.8V/+3.0V/+3.3V




					消耗电流


					+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)/+2.5mA max.(f≦60MHz)




					待机时电流


					了解更多规格参数请联系我们http://www.vc-tcxo.com




					输出电压


					0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled)




					输出负载


					10kΩ//10pF




					频率稳定度


					常温偏差


					±1.5×10-6 max.(After 2 reflows)




					温度特性


					±1.0×10-6,±2.5×10-6 max./-30~+85℃




					±1.0×10-6,±2.5×10-6 max./-40~+85℃(Option)




					电源电压特性


					±0.2×10-6 max.(VCC ±5%)




					负载变化特性


					±0.2×10-6 max.(10kΩ//10pF±10%)




					长期变化


					±1.0×10-6 max./year




					频率控制


					控制灵敏度


					±3.0×10-6,±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V




					±3.0×10-6,±5.0×10-6/Vcont=+0.9V±0.6V @VCC=+1.8V





					频率控制极性


					正极性

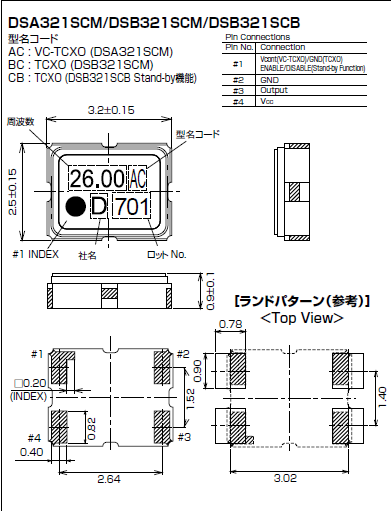

DSA321SCM/VC-TCXO/3225mm/1XTV36864HBA/36.864MHZ/低相位噪声晶振,尺寸图
DSA321SCM/VC-TCXO/3225mm/1XTV36864HBA/36.864MHZ/低相位噪声晶振,3225mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站。
| 品牌 | 原厂编码 | 型号 | 尺寸 | 频率 | 系列 |
| KDS晶振 | 1XTV19200UGD | DSA321SC | 3225 | 19.200MHz | VC-TCXO |
| KDS晶振 | 1XTV52000AAA | DSA321SCA | 3225 | 52.000MHZ | VC-TCXO |
| KDS晶振 | 1XTV26000AAD | DSA321SCA | 3225 | 26.000MHz | VC-TCXO |
| KDS晶振 | 1XTV19200ACH | DSA321SCA | 3225 | 19.200MHz | VC-TCXO |
| KDS晶振 | 1XTV14745ABA | DSA321SCL | 3225 | 14.7456MHZ | VC-TCXO |
| KDS晶振 | 1XTV19200FBB | DSA321SCL | 3225 | 19.200MHz | VC-TCXO |
| KDS晶振 | 1XTV19200FKA | DSA321SCL | 3225 | 19.200MHz | VC-TCXO |
| KDS晶振 | 1XTV26000FMC | DSA321SCL | 3225 | 26.000MHz | VC-TCXO |
| KDS晶振 | 1XTV36864HBA | DSA321SCM | 3225 | 36.864MHZ | VC-TCXO晶振 |
| KDS晶振 | 1XTV12800HCA | DSA321SCM | 3225 | 12.800MHZ | VC-TCXO |
| KDS晶振 | 1XTV14400HAA | DSA321SCM | 3225 | 14.400MHZ | VC-TCXO |
| KDS晶振 | 1XTV20950HBA | DSA321SCM | 3225 | 20.950MHZ | VC-TCXO |
| KDS晶振 | 1XTV21250HAA | DSA321SCM | 3225 | 21.250MHZ | VC-TCXO |
| KDS晶振 | 1XTV21700HBA | DSA321SCM | 3225 | 21.700MHZ | VC-TCXO |
| KDS晶振 | 1XTV38400HAA | DSA321SCM | 3225 | 38.400MHz | VC-TCXO |
| KDS晶振 | 1XTV12800CAA | DSA321SDA | 3225 | 12.800MHZ | VC-TCXO |
| KDS晶振 | 1XTV16320CBA | DSA321SDA | 3225 | 16.320MHz | VC-TCXO |
| KDS晶振 | 1XTV16384CAA | DSA321SDA | 3225 | 16.384MHZ | VC-TCXO |
| KDS晶振 | 1XTV16800CFA | DSA321SDA | 3225 | 16.800MHZ | VC-TCXO |
| KDS晶振 | 1XTV16800CBA | DSA321SDA | 3225 | 16.800MHZ | VC-TCXO |
| KDS晶振 | 1XTV16800CBC | DSA321SDA | 3225 | 16.800MHZ | VC-TCXO |
| KDS晶振 | 1XTV19200CMA | DSA321SDA | 3225 | 19.200MHz | VC-TCXO |
| KDS晶振 | 1XTV30720CAA | DSA321SDA | 3225 | 30.720MHZ | VC-TCXO |
| KDS晶振 | 1XTV32768CAA | DSA321SDA | 3225 | 32.768KHz | VC-TCXO |
| KDS晶振 | 1XTV10000JDA | DSA321SDM | 3225 | 10.000MHz | VC-TCXO |
| 贴片晶振 | 1XTV16320JCA | DSA321SDM | 3225 | 16.320MHz | VC-TCXO |
| KDS晶振 | 1XTV16800JDA | DSA321SDM | 3225 | 16.800MHZ | VC-TCXO |
| KDS晶振 | 1XTV25000JAA | DSA321SDM | 3225 | 25.000MHz | VC-TCXO |
| KDS晶振 | 1XTV25000JBA | DSA321SDM | 3225 | 25.000MHz | VC-TCXO |
| KDS晶振 | 1XTV40000JCA | DSA321SDM | 3225 | 40.000MHZ | VC-TCXO |
| KDS晶振 | 1XTV50000JBA | DSA321SDM | 3225 | 50.000MHz | VC-TCXO |
| KDS晶振 | ZC12965 | DSA321SDN | 3225 | 23.04M | VC-TCXO |
| KDS晶振 | 1XTV10000CDA | DSA321SDN | 3225 | 10.000MHz | VC-TCXO |
| KDS晶振 | 1XTV10000MDA | DSA321SDN | 3225 | 10.000MHz | VC-TCXO |
| KDS晶振 | 1XTV12800PEA | DSA321SDN | 3225 | 12.800MHZ | VC-TCXO |
| KDS晶振 | 1XTV16800MBA | DSA321SDN | 3225 | 16.800MHZ | VC-TCXO |
| KDS晶振 | 1XTV21850PAA | DSA321SDN | 3225 | 21.850MHZ | VC-TCXO |
| KDS晶振 | 1XTV26000MCA | DSA321SDN | 3225 | 26.000MHz | VC-TCXO |
