KDS压控晶振DSV321SV,1XVD024000VA,数字电视6G晶振
频率:24.000MHz
尺寸:3.2x2.5x1.1mm
KDS压控晶振DSV321SV,1XVD024000VA,数字电视6G晶振,日本进口晶振,KDS大真空晶振,KDS压控晶振:DSV321SV,编码为:1XVD024000VA,频率为:24.000MHz,小体积晶振尺寸:3.2x2.5xmm,厚度1.1mm,四脚贴片晶振,VCXO压控晶体振荡器,电源电压:+3.3 V,有源晶振,石英晶振,小型SMD-VCXO,小型但可提供足够的变量,频率线性变化的模拟型VCXO,低电流消耗。具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低相位噪声等特点。DSV321SV贴片晶振应用于:DVD、数字电视、STB、基干传输,汽车电子设备,无线网络,蓝牙模块,物联网,通讯设备、仪器仪表等应用。

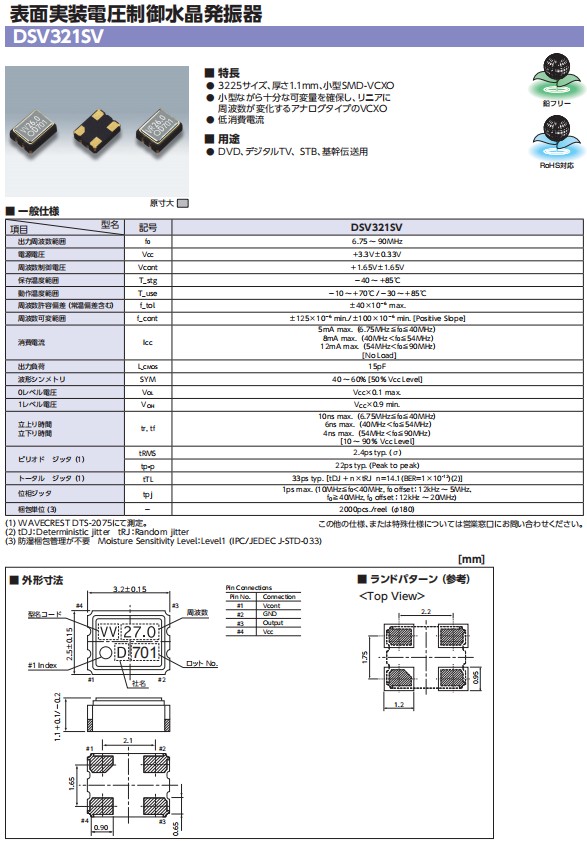

KDS压控晶振DSV321SV,1XVD024000VA,数字电视6G晶振,参数表
項目
型名
記号
DSV321SV
出力周波数範囲
0
24.000MHz
電源電圧
VCC
+3.3V±0.33V
周波数制御電圧
Vcont
+1 .65V±1.65V
保存温度範囲
T_stg
−40~+85℃
動作温度範囲
T_use
−10 ~+70℃ /−30 ~+85℃
周波数許容偏差(常温偏差含む)
f_tol
±40×10 −6 max.
周波数可変範囲
f_cont
±125×10 −6 min./±100×10 −6 min. [Positive Slope]
消費電流
ICC
5mA max. (6 .75MHz≦f0 ≦40MHz)
8mA max. (40MHz<f0 ≦54MHz)
12mA max. (54MHz<f0 ≦90MHz)
[No Load]
出力負荷
L_CMOS
15pF
波形シンメトリ
SYM
40~60% [50% VCC Level]
0レベル電圧
VOL
VCC ×0. 1 max.
1レベル電圧
VOH
VCC ×0.9 min.
立上り時間
立下り時間
tr, tf
10ns max. (6 .75MHz≦f0 ≦40MHz)
6ns max. (40MHz<f0 ≦54MHz)
4ns max. (54MHz<f0 ≦90MHz)
[10~90% VCC Level]
ピリオド ジッタ (1)
tRMS
2.4ps typ. (σ)
tp-p
22ps typ. (Peak to peak)
トータル ジッタ(1)
tTL
33ps typ. [tDJ + n×tRJ n=14. 1(BER=1×10- 12)(2)]
位相ジッタ
tpj
1ps max. (10MHz≦f0<40MHz, f0 offset:12kHz~5MHz、
f0 ≧40MHz, f0 offset:12kHz~20MHz)
梱包単位 (3)
−
2000pcs./reel(φ180)

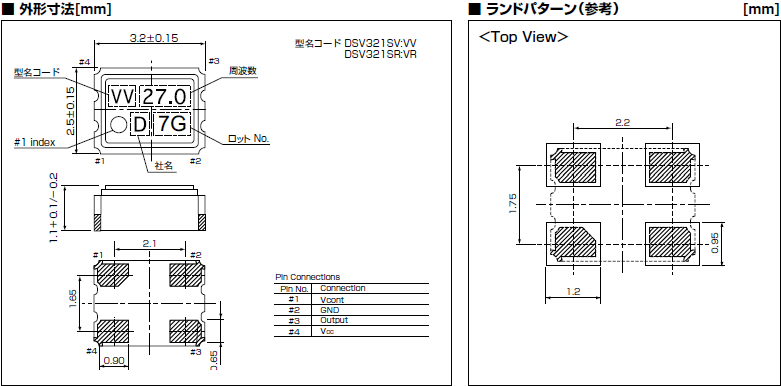

KDS压控晶振DSV321SV,1XVD024000VA,数字电视6G晶振,尺寸图
KDS压控晶振DSV321SV,1XVD024000VA,数字电视6G晶振
压控晶振用石英晶体作频率控制元件,其振荡频率在工作温度内是稳定的。当我们对VCXO晶振的进行调谐时,振荡频率会发生改变;但偏离标称频率的各个频率值在工作温度范围内同样是稳定的。必须注意,对于一个给定的频率而言,频率稳定度要求越高,要得到大范围的牵引度就越困难。采用硅解决方案,不能获得良好的频率稳定度。这是因为硅存在颤动噪声和相位噪声所致。VCXO压控晶振的采用了SMD晶振,频率异常稳定,是目前最好的频率控制器件。
| 品牌 | KDS有源晶振 | 型号 | 尺寸 | 频率 |
| KDS晶振 | 1XTV19200UGD | DSA321SC | 3225 | 19.200MHz |
| KDS晶振 | 1XTV52000AAA | DSA321SCA | 3225 | 52.000MHZ |
| KDS晶振 | 1XTV26000AAD | DSA321SCA | 3225 | 26.000MHz |
| KDS晶振 | 1XTV19200ACH | DSA321SCA | 3225 | 19.200MHz |
| KDS晶振 | 1XTV14745ABA | DSA321SCL | 3225 | 14.7456MHZ |
| KDS晶振 | 1XTV19200FBB | DSA321SCL | 3225 | 19.200MHz |
| KDS晶振 | 1XTV19200FKA | DSA321SCL | 3225 | 19.200MHz |
| KDS晶振 | 1XTV26000FMC | DSA321SCL | 3225 | 26.000MHz |
| KDS晶振 | 1XTV36864HBA | DSA321SCM | 3225 | 36.864MHZ |
| KDS晶振 | 1XTV12800HCA | DSA321SCM | 3225 | 12.800MHZ |
| KDS晶振 | 1XTV14400HAA | DSA321SCM | 3225 | 14.400MHZ |
| KDS晶振 | 1XTV20950HBA | DSA321SCM | 3225 | 20.950MHZ |
| KDS晶振 | 1XTV21250HAA | DSA321SCM | 3225 | 21.250MHZ |
| KDS晶振 | 1XTV21700HBA | DSA321SCM | 3225 | 21.700MHZ |
| KDS晶振 | 1XTV38400HAA | DSA321SCM | 3225 | 38.400MHz |
| KDS晶振 | 1XTV12800CAA | DSA321SDA | 3225 | 12.800MHZ |
| KDS晶振 | 1XTV16320CBA | DSA321SDA | 3225 | 16.320MHz |
| KDS晶振 | 1XTV16384CAA | DSA321SDA | 3225进口晶振 | 16.384MHZ |
| KDS晶振 | 1XTV16800CFA | DSA321SDA | 3225 | 16.800MHZ |
| KDS晶振 | 1XTV16800CBA | DSA321SDA | 3225 | 16.800MHZ |
| KDS晶振 | 1XTV16800CBC | DSA321SDA | 3225 | 16.800MHZ |
| KDS晶振 | 1XTV19200CMA | DSA321SDA | 3225 | 19.200MHz |
| KDS晶振 | 1XTV30720CAA | DSA321SDA | 3225 | 30.720MHZ |
| KDS晶振 | 1XTV32768CAA | DSA321SDA | 3225 | 32.768KHz |
| KDS晶振 | 1XTV10000JDA | DSA321SDM | 3225 | 10.000MHz |
| KDS晶振 | 1XTV16320JCA | DSA321SDM | 3225 | 16.320MHz |
| KDS晶振 | 1XTV16800JDA | DSA321SDM | 3225 | 16.800MHZ |
| KDS晶振 | 1XTV25000JAA | DSA321SDM | 3225 | 25.000MHz |
| KDS晶振 | 1XTV25000JBA | DSA321SDM | 3225 | 25.000MHz |
| KDS晶振 | 1XTV40000JCA | DSA321SDM | 3225 | 40.000MHZ |
| KDS晶振 | 1XTV50000JBA | DSA321SDM | 3225 | 50.000MHz |
| KDS晶振 | ZC12965 | DSA321SDN | 3225 | 23.04M |
| KDS晶振 | 1XTV10000CDA | DSA321SDN | 3225 | 10.000MHz |
| KDS晶振 | 1XTV10000MDA | DSA321SDN | 3225 | 10.000MHz |
| KDS晶振 | 1XTV12800PEA | DSA321SDN | 3225 | 12.800MHZ |
| KDS晶振 | 1XTV16800MBA | DSA321SDN | 3225 | 16.800MHZ |
| KDS晶振 | 1XTV21850PAA | DSA321SDN | 3225 | 21.850MHZ |
| KDS晶振 | 1XTV26000MCA | DSA321SDN | 3225 | 26.000MHz |
| KDS晶振 | 1XVD008192VB | DSV321SV | 3225 | 8.192M |
| KDS晶振 | 1XVD024000VA | DSV321SV | 3225 | 24.000MHz |
| KDS晶振 | 1XVD030240VA | DSV321SV | 3225 | 30.240M |
| KDS晶振 | 1XVD051993VB | DSV321SV | 3225 | 51.993652M |
| KDS晶振 | 1XVD059928VA | DSV321SV | 3225 | 59.928M |
