百利通亚陶晶振,2520贴片晶振,FH晶振,FH1200004晶振

频率:12MHz

尺寸:2.5×2.0mm

小尺寸的贴片石英晶振,目前生产上采用了高技术的封装模式,光刻石英晶片技术,并且通过结合以往低速滚筒倒边去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶片的边缘效应不能去除,而晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定。
咨询热线:0755-27872782

BLT-1

PERICOM百利通亚陶晶振公司的总部位于美国德克萨斯州的密尔皮特斯.主要生产晶振,石英晶振,有源晶振,压控振荡器,压电石英晶体元器件、压电石英晶体、有源晶体等水晶组件以及二极管、整流桥、晶体管、场效应管等等.还包括电源管理设备,如LED驱动、交直流转换器和控制器,电源开关和线性稳压器和电压参考特殊功能的设备,如USB电源开关、负荷开关、电压主管,和马达控制器。百利通亚陶晶振,四脚贴片石英晶振,FH晶振

PERICOM百利通亚陶晶振公司的生产与销售基地遍布美国普莱诺、密尔皮特斯,台湾的桃园、朱贝,英国曼彻斯特及德国.戴奥德斯的贴片晶振,石英水晶制造车间出去美国英国之外在我国上海也有生产车间,在上海、济南、成都、扬州、中国、香港、纽豪斯和台北都设有组装和测试设备.

TH-1 890

百利通亚陶晶振,2520贴片晶振,FH晶振,FH1200004晶振贴片石英晶振2520mm小尺寸系列SMD晶片目前采用了激光切割技术,按照最严格的切割机各项设备参数,严格挑选各类晶体切割,如:磨料、线切割线、槽轮等,通过以上方法使切割出的晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了晶片的精度,提高了生产效率。小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.5 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.

TH-2 890

PERICOM晶振规格

单位

FH晶振频率范围

石英晶振基本条件

标准频率

f_nom

12MHZ

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-40°C  +85°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW  100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6  ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF ~32PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

TH-3 890

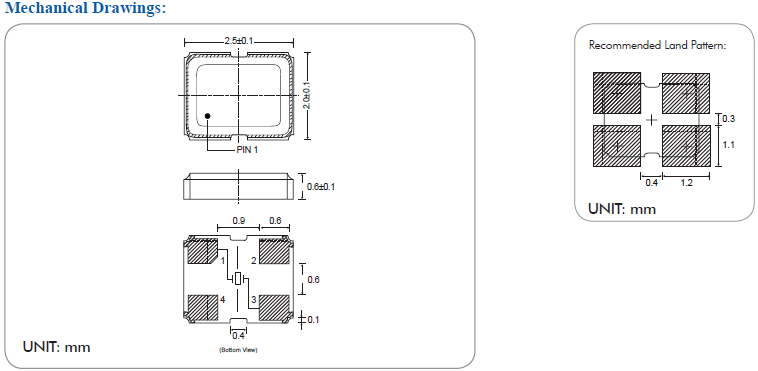

FH 2520

TH-4 890

超声波清洗

(1)使用AT-切割晶体和表面声波(SAW)谐振器/滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

10.操作

请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。百利通亚陶晶振,四脚贴片石英晶振,FH晶振

11.使用环境(温度和湿度)

请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

晶体单元/谐振器

激励功率

在晶体单元上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 。

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加。

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容。

TH-5 890

PERICOM百利通亚陶晶振环保基本理念:

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行压电石英晶体、贴片晶振,压控晶振原材料的有效利用.

4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会.

5.推进有源晶振,压控振荡器环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.百利通亚陶晶振,四脚贴片石英晶振,FH晶振
