遥遥领先的Skyworks晶振,北斗导航晶振,516CAA27M0000CAGR有源晶振

频率:27MHz

尺寸:7050mm

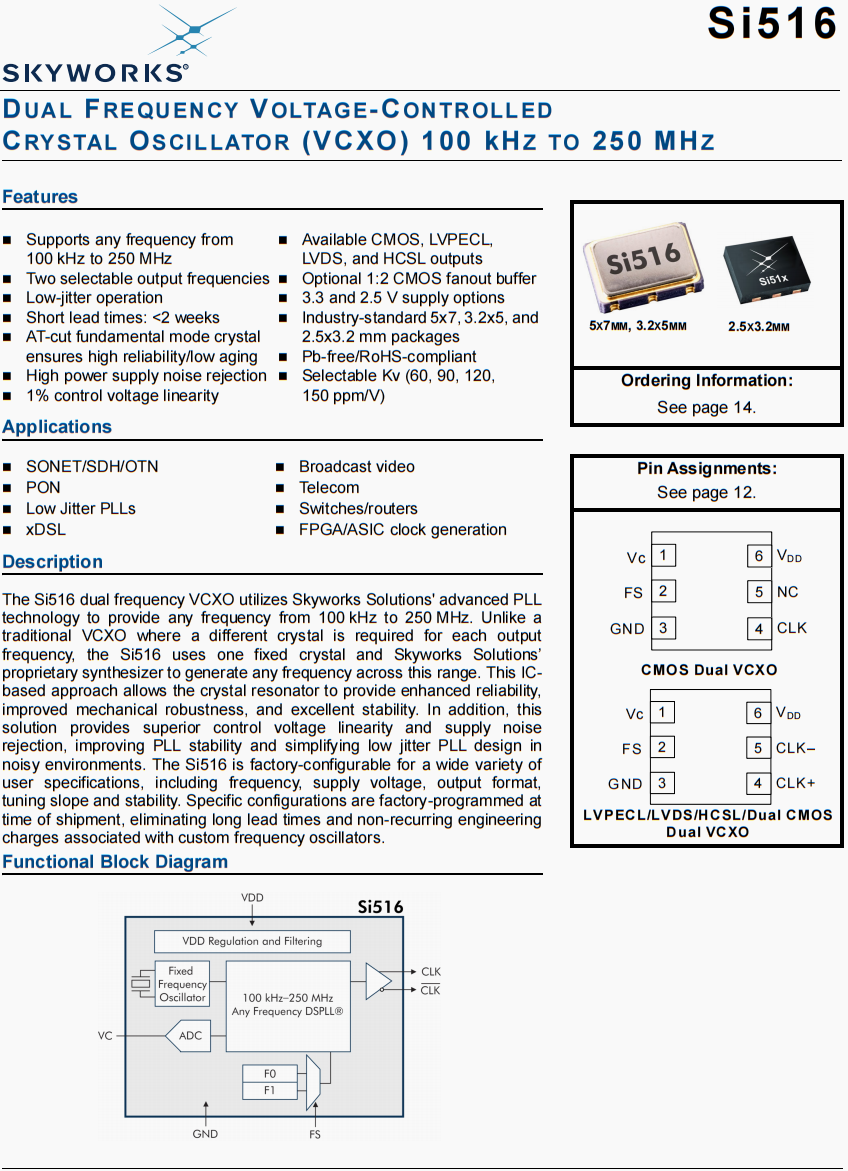

遥遥领先的Skyworks晶振,北斗导航晶振,516CAA27M0000CAGR有源晶振美国Skyworks晶振公司,高品质进口晶振,石英晶振,欧美晶振,OSC晶振,有源晶振,贴片晶振,7050晶振,六脚晶振,小体积晶振,差分晶振 ,LVDS晶振,石英晶振,金属面晶振,Si516双频VCXO采用Skyworks Solutions先进的锁相环技术,可提供从100 kHz到250 MHz的任何频率。与传统的VCXO不同,每个输出频率需要不同的晶体,Si516使用一个固定晶体和Skyworks Solutions的专有合成器来生成该范围内的任何频率。这种基于集成电路的方法允许晶体谐振器提供增强的可靠性,改进的机械稳健性和出色的稳定性。此外,该解决方案提供卓越的控制电压线性度和电源噪声抑制,提高锁相环稳定性并简化低抖动锁相环设计噪声环境。Si516可在工厂配置,适用于各种用户规格,包括频率,电源电压,输出格式,调谐斜率和稳定性。特定配置在出厂时进行工厂编程,消除了长时间的交货时间和与定制频率振荡器相关的非经常性工程费用。
咨询热线:0755-27872782

TH-1 890

遥遥领先的Skyworks晶振,北斗导航晶振,516CAA27M0000CAGR有源晶振美国Skyworks晶振公司,高品质进口晶振,石英晶振,欧美晶振,OSC晶振,有源晶振,贴片晶振,7050晶振,六脚晶振,小体积晶振,差分晶振 ,LVDS晶振,石英晶振,金属面晶振,Si516双频VCXO采用Skyworks Solutions先进的锁相环技术,可提供从100 kHz到250 MHz的任何频率。与传统的VCXO不同,每个输出频率需要不同的晶体,Si516使用一个固定晶体和Skyworks Solutions的专有合成器来生成该范围内的任何频率。这种基于集成电路的方法允许晶体谐振器提供增强的可靠性,改进的机械稳健性和出色的稳定性。此外,该解决方案提供卓越的控制电压线性度和电源噪声抑制,提高锁相环稳定性并简化低抖动锁相环设计噪声环境。Si516可在工厂配置,适用于各种用户规格,包括频率,电源电压,输出格式,调谐斜率和稳定性。特定配置在出厂时进行工厂编程,消除了长时间的交货时间和与定制频率振荡器相关的非经常性工程费用。

TH-2 890

遥遥领先的Skyworks晶振,北斗导航晶振,516CAA27M0000CAGR有源晶振

参数 符号 试验条件 最小值 典型的 最大值 单位
电源电压 VDD 3.3 V option 2.97 3.3 3.63 V
2.5 V option 2.25 2.5 2.75 V
供应电流 IDD CMOS, 100 kHz,single-ended 24 29 mA
LVDS(output enabled) 22 26 mA
LVPECL(output enabled) 42 46 mA
HCSL(output enabled) 44 47 mA
Tristate (output disabled) 22 mA
工作温度 TA –40 85 oC
控制电压范围 VC 0.1 x VDD VDD/2 0.9 x VDD V
控制电压调整频率 Kv Ordering option 60, 90, 120, 150 ppm/V
Kv变化 Kv_var ±10 %
控制电压线性 LVC BSL –5 ±1 +5 %
调制带宽 BW 10 kHz
输入抗阻 ZVC 100 k?
标称频率 FO CMOS, Dual CMOS 0.1 212.5 MHz
FO LVDS/LVPECL/HCSL 0.1 250 MHz
温度稳定性 ST TA = –40 to +85 oC –20 +20 ppm
老化 A Frequency drift over 10-year life ±8.5 ppm
最小绝对拉力范围 APR Ordering option ±30, ±50,±80, ±100 ppm
启动时间 TSU Minimum VDD until output fre- quency (FO) within specification 10 ms
禁用时间 TD FO > 10 MHz 5 µs
FO < 10 MHz 40 µs
启用时间 TD FO > 10 MHz 20 µs
FO < 10 MHz 60 µs
Settling Time after FS Change tFRQ 10 ms

TH-3 890

遥遥领先的Skyworks晶振,北斗导航晶振,516CAA27M0000CAGR有源晶振

Si516

Si516(1)

Si516(2)

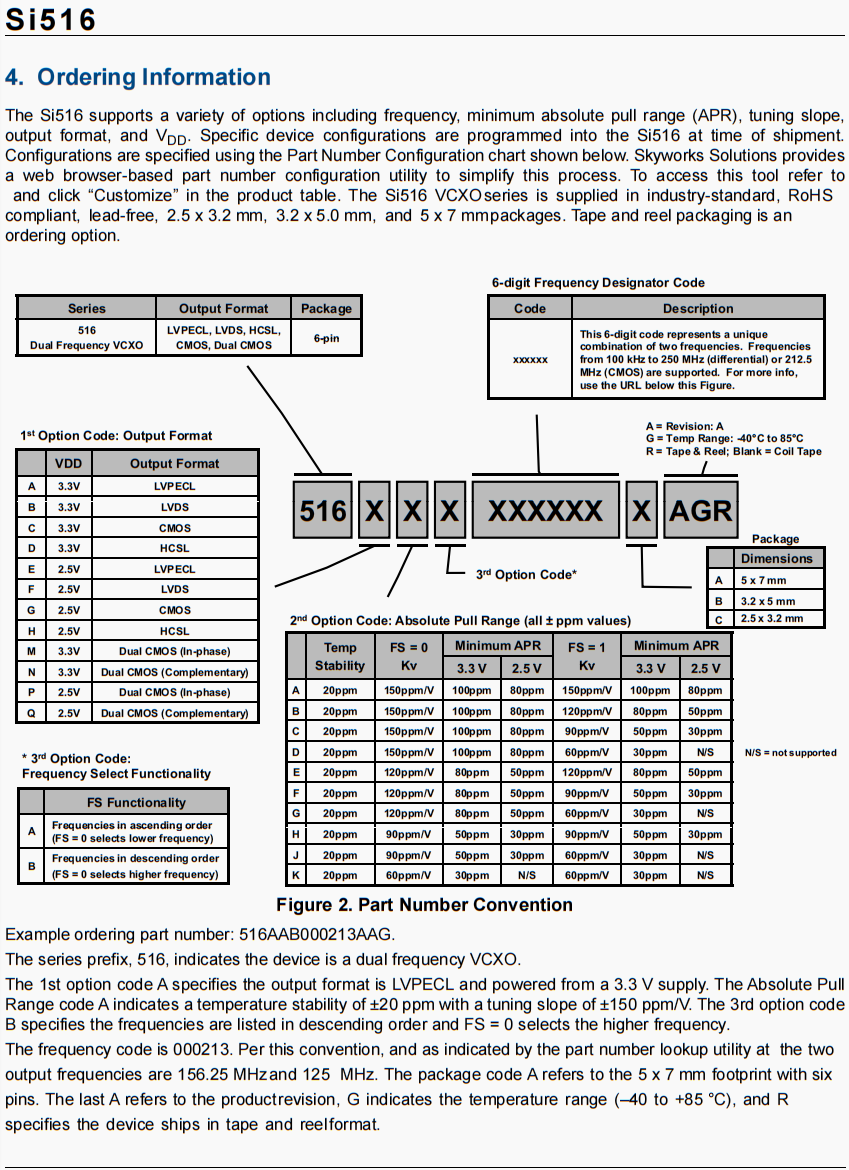

Skywork原厂编码 生产商 型号 类型 频率 输出 电源电压 频率稳定度
516CAAM100000AAGR Skyworks晶振 Si515 VCXO 100 kHz CMOS 3.3V ±20ppm
516CAB32M7680AAGR Skyworks晶振 Si515 VCXO 32.768 MHz CMOS 3.3V ±20ppm
516CBA4M09600AAGR Skyworks晶振 Si515 VCXO 4.096 MHz CMOS 3.3V ±20ppm
516CDA8M00000AAGR Skyworks晶振 Si515 VCXO 8 MHz CMOS 3.3V ±20ppm
516GCA10M0000AAGR Skyworks晶振 Si515 VCXO 10 MHz CMOS 2.5V ±20ppm
516CAA10M0000BAGR Skyworks晶振 Si515 VCXO 10 MHz CMOS 3.3V ±20ppm
516CAA22M5792BAGR Skyworks晶振 Si515 VCXO 22.5792 MHz CMOS 3.3V ±20ppm
515CAA24M5760BAGR Skyworks晶振 Si515 VCXO 24.576 MHz CMOS 3.3V ±20ppm
515CAA27M0000BAGR Skyworks晶振 Si515 VCXO 27 MHz CMOS 3.3V ±20ppm
515CAA4M09600BAGR Skyworks晶振 Si515 VCXO 4.096 MHz CMOS 3.3V ±20ppm
515CAA7M37472BAGR Skyworks晶振 Si515 VCXO 7.37472 MHz CMOS 3.3V ±20ppm
515CAA80M0000BAGR Skyworks晶振 Si515 VCXO 80 MHz CMOS 3.3V ±20ppm
515CAAM172162BAGR Skyworks晶振 Si515 VCXO 172.162 kHz CMOS 3.3V ±20ppm
515CAB27M0000BAGR Skyworks晶振 Si515 VCXO 27 MHz CMOS 3.3V ±20ppm
515CAB4M09600BAGR Skyworks晶振 Si515 VCXO 4.096 MHz CMOS 3.3V ±20ppm
515CAB5M00000BAGR Skyworks晶振 Si515 VCXO 5 MHz CMOS 3.3V ±20ppm
515CBA24M0000BAGR Skyworks晶振 Si515 VCXO 24 MHz CMOS 3.3V ±20ppm
515CBA36M8640BAGR Skyworks晶振 Si515 VCXO 36.864 MHz CMOS 3.3V ±20ppm
515CBA38M4000BAGR Skyworks晶振 Si515 VCXO 38.4 MHz CMOS 3.3V ±20ppm
515CBA80M0000BAGR Skyworks晶振 Si515 VCXO 80 MHz CMOS 3.3V ±20ppm
515CBB14M3182BAGR Skyworks晶振 Si515 VCXO 14.3182 MHz CMOS 3.3V ±20ppm
515CBB27M0000BAGR Skyworks晶振 Si515 VCXO 27 MHz CMOS 3.3V ±20ppm
515CBB6M00000BAGR Skyworks晶振 Si515 VCXO 6 MHz CMOS 3.3V ±20ppm
515CCA10M0000BAGR Skyworks晶振 Si515 VCXO 10 MHz CMOS 3.3V ±20ppm
515CCA122M880BAGR Skyworks晶振 Si515 VCXO 122.88 MHz CMOS 3.3V ±20ppm
515CCA40M0000BAGR Skyworks晶振 Si515 VCXO 40 MHz CMOS 3.3V ±20ppm
515CCA61M4400BAGR Skyworks晶振 Si515 VCXO 61.44 MHz CMOS 3.3V ±20ppm
515CCA64M0000BAGR Skyworks晶振 Si515 VCXO 64 MHz CMOS 3.3V ±20ppm
515CCB122M880BAGR Skyworks晶振 Si515 VCXO 122.88 MHz CMOS 3.3V ±20ppm
515CCB14M3182BAGR Skyworks晶振 Si515 VCXO 14.3182 MHz CMOS 3.3V ±20ppm
515CCB16M3840BAGR Skyworks晶振 Si515 VCXO 16.384 MHz CMOS 3.3V ±20ppm
515CCB25M0000BAGR Skyworks晶振 Si515 VCXO 25 MHz CMOS 3.3V ±20ppm
515CDA10M0000BAGR Skyworks晶振 Si515 VCXO 10 MHz CMOS 3.3V ±20ppm
515CDA27M0000BAGR Skyworks晶振 Si515 VCXO 27 MHz CMOS 3.3V ±20ppm
515CDA32M7680BAGR Skyworks晶振 Si515 VCXO 32.768 MHz CMOS 3.3V ±20ppm
516CDAM134200BAGR Skyworks晶振 Si515 VCXO 1.342 kHz CMOS 3.3V ±20ppm
516CDB25M0000BAGR Skyworks晶振 Si515 VCXO 25 MHz CMOS 3.3V ±20ppm
516CDB6M00000BAGR Skyworks晶振 Si515 VCXO 6 MHz CMOS 3.3V ±20ppm
516GAA25M0000BAGR Skyworks晶振 Si515 VCXO 25 MHz CMOS 2.5V ±20ppm
515MDA17M1776BAGR Skyworks晶振 Si515 VCXO 17.1776 MHz CMOS 3.3V ±20ppm
515NDAM134200BAGR Skyworks晶振 Si515 VCXO 134.2 kHz CMOS 3.3V ±20ppm
515CAA12M2870BAGR Skyworks晶振 Si515 VCXO 12.287 MHz CMOS 3.3V ±20ppm
515CAA12M2880BAGR Skyworks晶振 Si515 VCXO 12.287 MHz CMOS 3.3V ±20ppm
515CAA98M3040BAGR Skyworks晶振 Si515 VCXO 98.3 MHz CMOS 3.3V ±20ppm
515CCA50M0000BAGR Skyworks晶振 Si515 VCXO 50 MHz CMOS 3.3V ±20ppm
515CAA000282CAGR Skyworks晶振 Si515 VCXO 14.31818 MHz CMOS 3.3V ±20ppm
515CDA51M2000BAGR Skyworks晶振 Si515 VCXO 51.2 MHz CMOS 3.3V ±20ppm
515CAA16M7770CAGR Skyworks晶振 Si515 VCXO 16.777 MHz CMOS 3.3V ±20ppm
515GAA54M0000CAGR Skyworks晶振 Si515 VCXO 54 MHz CMOS 2.5V ±20ppm
515CAA16M0000BAGR Skyworks晶振 Si515 VCXO 16 MHz CMOS 3.3V ±20ppm
515CBA32M7680CAGR Skyworks晶振 Si515 VCXO 32.768 MHz CMOS 3.3V ±20ppm
515CAA12M2880CAGR Skyworks晶振 Si515 VCXO 12.288 MHz CMOS 3.3V ±20ppm
515CBA27M0000CAGR Skyworks晶振 Si515 VCXO 27 MHz CMOS 3.3V ±20ppm
515GAA54M0000BAGR Skyworks晶振 Si515 VCXO 54 MHz CMOS 2.5V ±20ppm
515GCA27M0000CAGR Skyworks晶振 Si515 VCXO 27 MHz CMOS 2.5V ±20ppm
515GCA10M0000CAGR Skyworks晶振 Si515 VCXO 10 MHz CMOS 2.5V ±20ppm
515CAA004711CAGR Skyworks晶振 Si515 VCXO 16.777215 MHz CMOS 3.3V ±20ppm
515CBA96M0000BAGR Skyworks晶振 Si515 VCXO 96 MHz CMOS 3.3V ±20ppm
515CCA12M8000CAGR Skyworks晶振 Si515 VCXO 12.8 MHz CMOS 3.3V ±20ppm
515CCA125M000CAGR Skyworks晶振 Si515 VCXO 125 MHz CMOS 3.3V ±20ppm
515CAA27M0000CAGR Skyworks晶振 Si515 VCXO 27 MHz CMOS 3.3V ±20ppm
515CCA2M04800CAGR Skyworks晶振 Si515 VCXO 2.048 MHz CMOS 3.3V ±20ppm
515CAA49M1520BAGR Skyworks晶振 Si515 VCXO 49.152 MHz CMOS 3.3V ±20ppm
515GAA32M7680CAGR Skyworks晶振 Si515 VCXO 32.768 MHz CMOS 2.5V ±20ppm
515CCA65M0000CAGR Skyworks晶振 Si515 VCXO 65 MHz CMOS 3.3V ±20ppm
515CCAM100000CAGR Skyworks晶振 Si515 VCXO 100 kHz CMOS 3.3V ±20ppm
515CCA8M00000CAGR Skyworks晶振 Si515 VCXO 8 MHz CMOS 3.3V ±20ppm
515ABA10M0000BAGR Skyworks晶振 Si515 VCXO 10 MHz LVPECL 3.3V ±20ppm
515BBA10M0000BAGR Skyworks晶振 Si515 VCXO 10 MHz LVDS 3.3V ±20ppm
515MCB6M78000BAGR Skyworks晶振 Si515 VCXO 6.78 MHz CMOS 3.3V ±20ppm
515CAAM100000AAG Skyworks晶振 Si515 VCXO 100 kHz CMOS 3.3V ±20ppm
