TXC晶振,石英晶体振荡器,7C晶振,7CA2502001晶振
频率：1 - 150 MHz

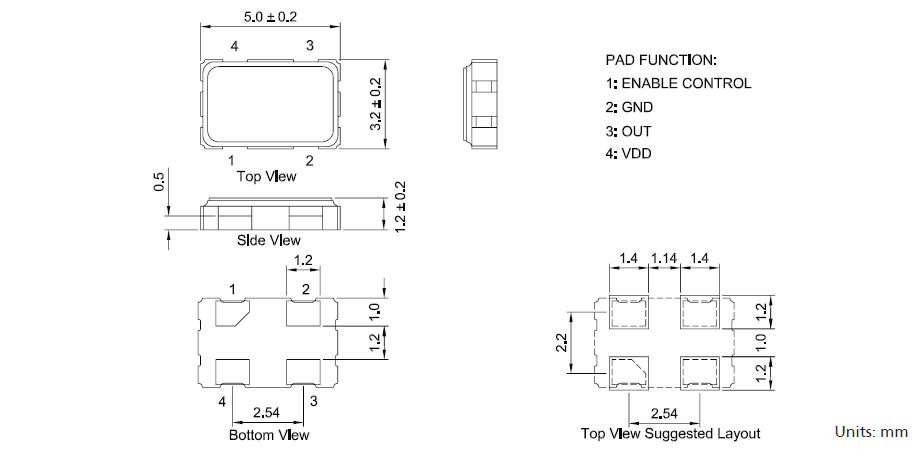

尺寸：5.0 x 3.2 x 1.2 mm
相关产品说明下载PDF资料
台湾晶技TXC晶振为一专业之频率组件与感测组件供货商，自1983年成立以来，始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售，并因应市场应用与需求，透过自主核心技术，成功开发出各式感测组件(Sensor)，产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。TXC晶振,石英晶体振荡器,7C晶振,7CA2502001晶振
台湾晶技TXC32.768K有源晶振多年来，我们始终以提升客户价值为目标，是以无论在价格、质量、交期、服务等方面，均尽力尽心于超越客户的期待，并以能成为客户最佳的策略合作伙伴自我敦促。经过三十年的努力，台湾晶技总公司而外，另设有如下之生产据点：台北市、桃园市、宁波市、以及重庆市。
TXC晶振,石英晶体振荡器,7C晶振,7CA2502001晶振，贴片有源石英晶振是指在普通无源晶体上增加了电压，内部集成了相应IC与电容电阻，需要在净化万级车间生产，并且在密封机器设备中焊接加盖，内部封装模式是指在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。
小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅。TXC晶振,石英晶体振荡器,7C晶振,7CA2502001晶振
|
型号 |
符号 |
7C(3.2 x 2.5mm) |
|
输出规格 |
- |
CMOS |
|
输出频率范围 |
fo |
1 - 150 MHz |
|
电源电压 |
VCC |
1.8 V-5 V |
|
频率公差 |
f_tol |
±20 ppm , ±25 ppm , ±30 ppm , ±50 ppm |
|
保存温度范围 |
T_stg |
-55-+125℃ |
|
运行温度范围 |
T_use |
-40-+85℃,-10 - + 70℃ |
|
消耗电流 |
ICC |
20mA max. |
|
待机时电流（＃1引脚"L"） |
I_std |
10μA max. |
|
输出负载 |
Load-R |
15 pF , 30 pF |
|
波形对称 |
SYM |
40 - 60 % |
|
0电平电压 |
VOL |
0.1V Min. |
|
1电平电压 |
VOH |
0.9 V Max. |
|
上升时间 下降时间 |
tr, tf |
8ns max. [20-80% Output-OutputN] |
|
差分输出电压 |
VOD1, VOD2 |
|
|
差分输出误差 |
⊿VOD |
|
|
补偿电压 |
VOS |
|
|
补偿电压误差 |
⊿VOS |
|
|
交叉点电压 |
Vcr |
- |
|
OE端子0电平输入电压 |
VIL |
VCC×0.3 max. |
|
OE端子1电平输入电压 |
VIH |
VCC×0.7 min. |
|
输出禁用时间 |
tPLZ |
8ns |
|
输出使能时间 |
tPZL |
5ms |
|
周期抖动（1） |
tRMS |
|
|
tp-p |
||
|
总抖动（1） |
tTL |
|
|
相位抖动 |
tpj |
1ps Mas（12 KHZ - 20 MHZ） |
7C晶振原厂代码表：
Manufacturer Part Number原厂代码
Manufacturer品牌
Series型号
Part Status
Type 类型
Frequency 频率
Frequency Stability频率稳定度
Operating Temperature 工作温度
Current - Supply (Max)
Ratings
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
7C24500002
TXC CORPORATION
7C
Active
XO (Standard)
24.576MHz
±20ppm
-20°C ~ 70°C
-
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7C24500007
TXC CORPORATION
7C
Active
XO (Standard)
24.576MHz
±25ppm
-20°C ~ 70°C
-
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7C25000011
TXC CORPORATION
7C
Active
XO (Standard)
25MHz
±50ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7C40000281
TXC CORPORATION
7C
Active
XO (Standard)
40MHz
±20ppm
-20°C ~ 75°C
-
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7C66602003
TXC CORPORATION
7C
Active
XO (Standard)
66.666MHz
±25ppm
-10°C ~ 70°C
-
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7C75000048
TXC CORPORATION
7C
Active
XO (Standard)
75MHz
±50ppm
-20°C ~ 70°C
-
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7C75000600
TXC CORPORATION
7C
Active
XO (Standard)
75MHz
±30ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7CA2502001
TXC CORPORATION
7C
Active
XO (Standard)
125MHz
±50ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7CA2570003
TXC CORPORATION
7C
Active
XO (Standard)
125MHz
±50ppm
-10°C ~ 70°C
-
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7CA5672001
TXC CORPORATION
7C
Active
XO (Standard)
156.25MHz
±50ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
石英晶体振荡器自动安装时的冲击，TXC晶振,石英晶体振荡器,7C晶振,7CA2502001晶振
自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。
每个封装类型的注意事项
（1）陶瓷包装产品与SON产品
在焊接陶瓷封装产品和SON产品 (CMOS晶振,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装产品
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。
（2）陶瓷封装产品
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。
（3）柱面式产品
时钟振荡器产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂），也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时，应在这种场景下留出0.5mm的引脚并将其托住，以免发生分裂。当该引脚需修复时，请勿拉伸，托住弯曲部分进行修正。在该密封部分上施加一定压力，会导致气密性受到损坏。所以在此处请不要施加压力。另外，为避负机器共振造成引脚疲劳切断，建议用粘着剂将产品固在定电路板上。
●安装示例
(4)DIP 产品
已变形的引脚不能插入板孔中。请勿施加过大压力，以免引脚变形。
（5）SOJ 产品和SOP 产品
请勿施加过大压力，以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。TXC晶振,石英晶体振荡器,7C晶振,7CA2502001晶振
台湾TXC石英晶体振荡器本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。
台湾晶技5032压控石英晶振公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符，于2004年通过SONY 绿色伙伴(Green Partner)验证。
台湾晶技5032mm贴片晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是TXC晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境。TXC晶振,石英晶体振荡器,7C晶振,7CA2502001晶振
TXC有源差分输出系列晶振规格表：
