TXC晶振,石英晶体振荡器,7CZ晶振,7CZ-32.768KAAT-T晶振
频率：32.768 kHz

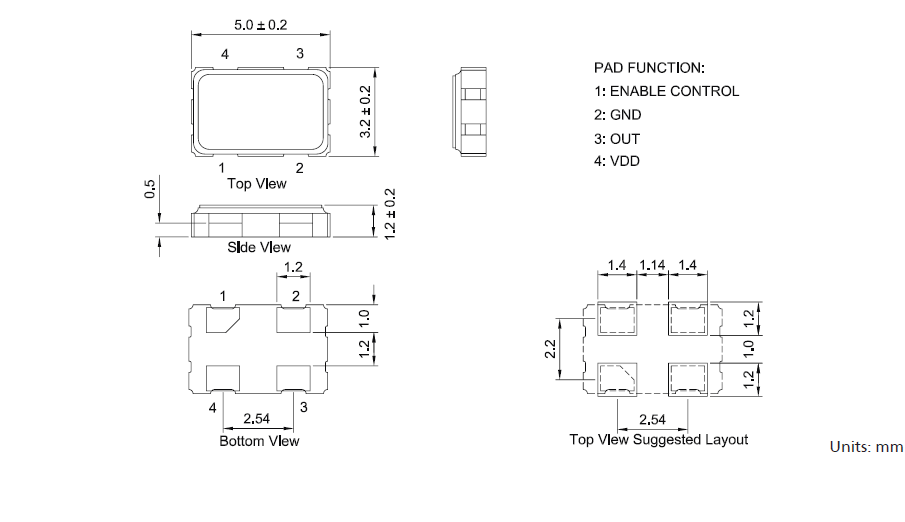

尺寸：5.0 x 3.2 x 1.2 mm
贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅
相关产品说明下载PDF资料
台湾晶技TXC晶振为一专业之频率组件与感测组件供货商，自1983年成立以来，始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售，并因应市场应用与需求，透过自主核心技术，成功开发出各式感测组件(Sensor)，产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。TXC晶振,石英晶体振荡器,7CZ晶振,7CZ-32.768KAAT-T晶振
台湾晶技TXC有源晶振多年来，我们始终以提升客户价值为目标，是以无论在价格、质量、交期、服务等方面，均尽力尽心于超越客户的期待，并以能成为客户最佳的策略合作伙伴自我敦促。经过三十年的努力，台湾晶技总公司而外，另设有如下之生产据点：台北市、桃园市、宁波市、以及重庆市。
TXC晶振,石英晶体振荡器,7CZ晶振,7CZ-32.768KAAT-T晶振，5032尺寸贴片晶振系列，在生产时就得对每项生产工艺严格把关，对每项参数做到标准检测，有一项不完善都会使晶片的边缘效应不能去除，而晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。
石英晶振曲率半径加工技术：石英晶振晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
32.768 kHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
2.5 V, 2.8 V , 3.3 V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
- 55 - + 125℃ |
裸存 |
|
工作温度 |
T_use |
|
|
|
- 40 - + 85℃ |
请联系我们查看更多资料http://www.smdcrystal.com/ |
||
|
|
|
||
|
频率稳定度 |
f_tol |
|
|
|
±25 ppm |
|
||
|
|
|
||
|
功耗 |
ICC |
3 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.9V Min. |
|
|
VOL |
0.1 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
200 ns Max. |
|
|
振荡启动时间 |
t_str |
10 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±5 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
7CZ晶振原厂代码表：
Manufacturer Part Number原厂代码
Manufacturer品牌
Series型号
Part Status
Type 类型
Frequency 频率
Frequency Stability频率稳定度
Operating Temperature 工作温度
Current - Supply (Max)
Ratings
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
7CZ-32.768KBD-T
TXC CORPORATION
7CZ
Active
XO (Standard)
32.768kHz
±25ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7CZ-32.768KBD-T
TXC CORPORATION
7CZ
Discontinued at Digi-Key
XO (Standard)
32.768kHz
±25ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7CZ-32.768KBD-T
TXC CORPORATION
7CZ
Discontinued at Digi-Key
XO (Standard)
32.768kHz
±25ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7CZ-32.768KAAT-T
TXC CORPORATION
7CZ
Active
XO (Standard)
32.768kHz
±25ppm
-10°C ~ 70°C
3mA
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7CZ-32.768KBAT-T
TXC CORPORATION
7CZ
Active
XO (Standard)
32.768kHz
±25ppm
-10°C ~ 70°C
3mA
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7CZ-32.768KCAT-T
TXC CORPORATION
7CZ
Active
XO (Standard)
32.768kHz
±25ppm
-10°C ~ 70°C
3mA
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7CZ-32.768KATF-T
TXC CORPORATION
7CZ
Active
XO (Standard)
32.768kHz
±25ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7CZ-32.768KBTF-T
TXC CORPORATION
7CZ
Active
XO (Standard)
32.768kHz
±25ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
7CZ-32.768KCTF-T
TXC CORPORATION
7CZ
Active
XO (Standard)
32.768kHz
±25ppm
-40°C ~ 85°C
3mA
-
Surface Mount
4-SMD, No Lead
0.197" L x 0.126" W (5.00mm x 3.20mm)
0.055" (1.40mm)
TXC进口晶振自动安装时的冲击，TXC晶振,石英晶体振荡器,7CZ晶振,7CZ-32.768KAAT-T晶振
自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。
每个封装类型的注意事项
（1）陶瓷包装产品与SON产品
在焊接陶瓷封装产品和SON产品 (小体积温度补偿晶振,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装产品
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。
（2）陶瓷封装产品
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。
（3）柱面式产品
环保有源晶振产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂），也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时，应在这种场景下留出0.5mm的引脚并将其托住，以免发生分裂。当该引脚需修复时，请勿拉伸，托住弯曲部分进行修正。在该密封部分上施加一定压力，会导致气密性受到损坏。所以在此处请不要施加压力。另外，为避负机器共振造成引脚疲劳切断，建议用粘着剂将产品固在定电路板上。
●安装示例
(4)DIP 产品
已变形的引脚不能插入板孔中。请勿施加过大压力，以免引脚变形。
（5）SOJ 产品和SOP 产品
请勿施加过大压力，以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。TXC晶振,石英晶体振荡器,7CZ晶振,7CZ-32.768KAAT-T晶振
台湾TXC进口石英贴片晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。
台湾晶技5032有源贴片晶振公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符，于2004年通过SONY 绿色伙伴(Green Partner)验证。
台湾TXC进口温度补偿晶体振荡器劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是TXC晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境。TXC晶振,石英晶体振荡器,7CZ晶振,7CZ-32.768KAAT-T晶振
TXC无源MHZ系列晶振规格表：
