TXC晶振,温补晶振,7Q晶振,7Q19204003晶振
频率：13 - 52 MHz

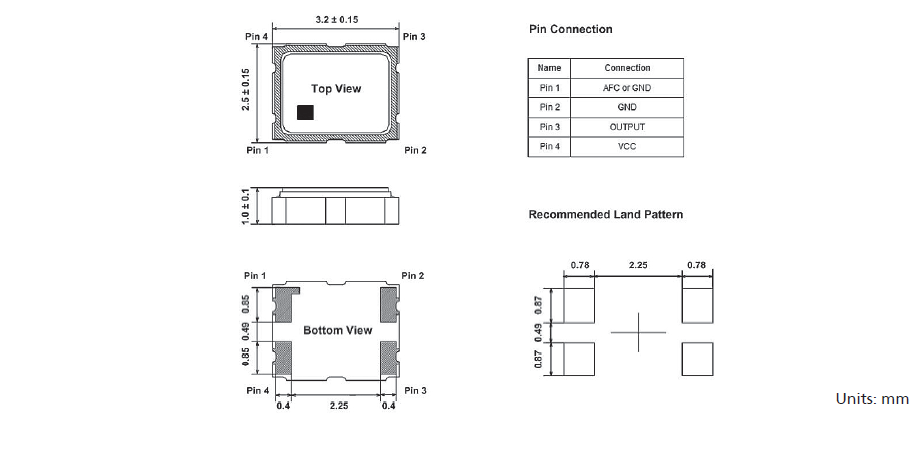

尺寸：3.2 X 2.5 X 1.0 mm
相关产品说明下载PDF资料
TXC晶振公司是一家领先的专业频率控制，温补晶振,石英晶体振荡器，石英晶体谐振器,石英晶体，石英晶振,有源晶振,压控振荡器等产品制造商致力于研究，设计，制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品。TXC晶振,温补晶振,7Q晶振,7Q19204003晶振
TXC晶振目前专业从事这些类别的产品：晶体（32.768kHz，基本兆赫，高精度的兆赫，汽车级）Oscillators（32.768kHz，CMOS晶振硅MEMS，差分输出，看到汽车级），压控晶体振荡器（CMOS差分输出），TCXO（基础、GPS、精密），压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）等。
TXC晶振,温补晶振,7Q晶振,7Q19204003晶振，超小型石英晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作，从而导致产品在客户端不能正常使用，研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此晶片设计的计算机程序，该程序晶片外形尺寸已全面应用并取得很好的效果。超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分。
对同一规格产品 MASK 大、C0 大、电阻小。MASK 小、C0 小、电阻大。对有特殊要求（如 C0、C1、C0/C1、TS 等）的产品，在计算和试验的基础上选用合适的 MASK。对高频产品（尤其是高频 Fund）Mask 大，产品容易产生寄生。石英晶振离子刻蚀调频技术：比目前一般使用的真空蒸镀方式调频，主要在产品参数有以下提升：１.微调后调整频率能控制在±2ppm，一般只能保持在±５ppm；２.产品的激励功率相关性参数有大幅提升；３.产品的长期老化率可保证在±2ppm之内。TXC晶振,温补晶振,7Q晶振,7Q19204003晶振
|
型号 |
7Q (TCXO) |
|
|
输出频率范围 |
13 - 52 MHz |
|
|
标准频率 |
16.367667 MHz, 16.368 MHz, 16.369 MHz, 19.2 MHz, 26 MHz,33.6 MHz, 38.4 MHz, 40 MHz, 52 MHz |
|
|
电源电压范围 |
+1.8 - 3.3 V |
|
|
电源电压（Vcc） |
+1.8 - 3.3 V |
|
|
消耗电流 |
+2.0 mA Max. |
|
|
待机时电流 |
- |
|
|
输出电压 |
0.8 Vp-p Min.（Clipped Sinewave） |
|
|
输出负载 |
10kΩ//10pF（Clipped Sinewave） |
|
|
频率稳定度 |
常温偏差 |
±2.5 ppm Max. |
|
温度特性 |
±0.5 / ±2.0 ppm/-30-+85℃ |
|
|
电源电压特性 |
±0.2 ppm Max.( Vcc = Typical ±0.1 V ) |
|
|
负载变化特性 |
±0.2 ppm Max.( Load varies±10 % ) |
|
|
长期变化 |
±1.0×10-6 max./year |
|
|
频率控制 |
控制灵敏度 |
- |
|
频率控制极性 |
- |
|
|
启动时间 |
5ms max. |
|
7Q晶振原厂代码表：
Manufacturer Part Number原厂代码
Manufacturer品牌
Series型号
Part Status
Type 类型
Frequency 频率
Frequency Stability频率稳定度
Operating Temperature 工作温度
Current - Supply (Max)
Ratings
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
7Q13000022
TXC CORPORATION
7Q
Active
TCXO
13MHz
-
-30°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.043" (1.10mm)
7Q19201001
TXC CORPORATION
7Q
Active
TCXO
19.2MHz
-
-30°C ~ 80°C
-
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.043" (1.10mm)
7Q19204003
TXC CORPORATION
7Q
Active
TCXO
19.2MHz
-
-30°C ~ 80°C
-
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.043" (1.10mm)
7Q20002001
TXC CORPORATION
7Q
Active
TCXO
20MHz
-
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.043" (1.10mm)
7Q24002001
TXC CORPORATION
7Q
Active
TCXO
24MHz
-
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.043" (1.10mm)
7Q16300001
TXC CORPORATION
7Q
Active
TCXO
16.368MHz
-
-30°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.043" (1.10mm)
7Q24072001
TXC CORPORATION
7Q
Active
TCXO
24MHz
-
-30°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.043" (1.10mm)
7Q26000001
TXC CORPORATION
7Q
Active
TCXO
26MHz
-
-30°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.043" (1.10mm)
3225进口晶振的超声波清洗，TXC晶振,温补晶振,7Q晶振,7Q19204003晶振
（1）使用AT-切割晶体和表面声波（SAW）谐振器/滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下， 晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对产品产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
26MHZ温补振荡器的操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力，会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 （请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。GPS晶振在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。TXC晶振,温补晶振,7Q晶振,7Q19204003晶振
TXC仪表振荡器公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。
与我们的员工一起开创并保持一个免于事故的工作场所。
重视污染预防，消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。
SMD有源晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。
加强污染防治，减少现有的污染废弃物以及在未来生产制造中所产生的污染。
为确保安全、提高保护预防措施、产品的可靠性以及职业安全，确保职业健康与环境的优越性，通过正式的管理评审和对健康、安全和环境实施效果的持续改进，保护人群及财产与环境。
以最小化使用危险材料、能源和其它资源为目的进行公司3225mm温补振荡器产品及服务的安全生产和使用，并确保回收利用。以防治污染、保存资源的方式进行商务运作，并积极地对以往的环境破坏进行揭露。持续改进，将环境管理与商务运行和决策过程高度集成，规范其行为。不断进行持续改进的实践。TXC晶振,温补晶振,7Q晶振,7Q19204003晶振
TXC有源温补CXO系列晶振规格表：
