TXC晶振,石英晶体振荡器,7W晶振,7W50000034晶振
频率：1 - 170 MHz

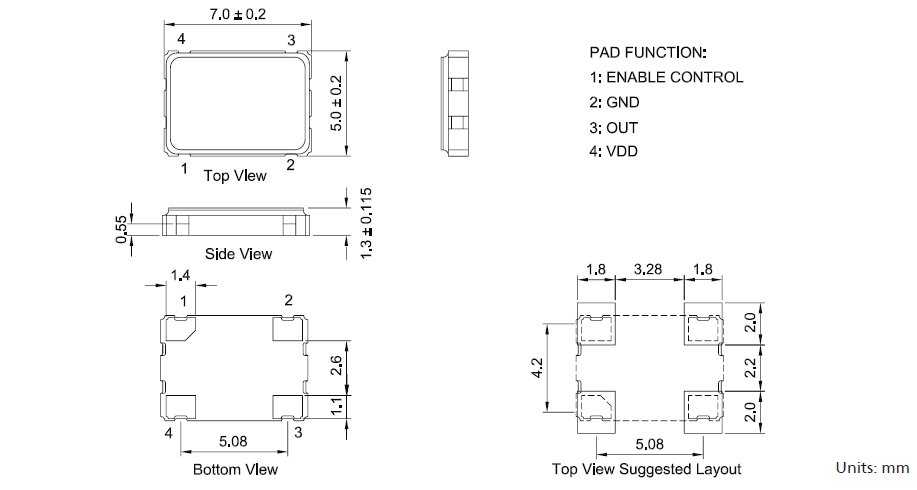

尺寸：7.0 x 5.0 x 1.3 mm
相关产品说明下载PDF资料
TXC晶振公司是一家领先的专业频率控制，温补晶振,石英晶体振荡器，石英晶体谐振器,石英晶体，石英晶振,有源晶振,压控晶振等产品制造商致力于研究，设计，制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品。TXC晶振,石英晶体振荡器,7W晶振,7W50000034晶振
TXC晶振目前专业从事这些类别的产品：晶体（32.768kHz，基本兆赫，高精度的兆赫，汽车级）Oscillators（32.768KHZ，CMOS硅MEMS，差分输出，看到汽车级），压控晶体振荡器（CMOS差分输出），TCXO（基础、GPS、精密），压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）等。
TXC晶振,石英晶体振荡器,7W晶振,7W50000034晶振，小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅。
有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。
|
型号 |
符号 |
7W(7.0 x 5.0mm) |
|
输出规格 |
- |
CMOS |
|
输出频率范围 |
fo |
1 - 170 MHz |
|
电源电压 |
VCC |
1.8 V-5 V |
|
频率公差 |
f_tol |
±25 ppm , ±50 ppm |
|
保存温度范围 |
T_stg |
-55-+125℃ |
|
运行温度范围 |
T_use |
-40-+85℃,-10 - + 70℃ |
|
消耗电流 |
ICC |
20mA max. |
|
待机时电流（＃1引脚"L"） |
I_std |
10μA max. |
|
输出负载 |
Load-R |
15 pF , 30 pF,50 pF |
|
波形对称 |
SYM |
40 - 60 %,40 ~ 55 % |
|
0电平电压 |
VOL |
0.1V Min. |
|
1电平电压 |
VOH |
0.9 V Max. |
|
上升时间 下降时间 |
tr, tf |
8ns max. [20-80% Output-OutputN] |
|
差分输出电压 |
VOD1, VOD2 |
|
|
差分输出误差 |
⊿VOD |
|
|
补偿电压 |
VOS |
|
|
补偿电压误差 |
⊿VOS |
|
|
交叉点电压 |
Vcr |
- |
|
OE端子0电平输入电压 |
VIL |
VCC×0.3 max. |
|
OE端子1电平输入电压 |
VIH |
VCC×0.7 min. |
|
输出禁用时间 |
tPLZ |
8ns |
|
输出使能时间 |
tPZL |
5ms |
|
周期抖动（1） |
tRMS |
|
|
tp-p |
||
|
总抖动（1） |
tTL |
|
|
相位抖动 |
tpj |
1ps Mas（12 KHZ - 20 MHZ） |
7W晶振原厂代码表：
Manufacturer Part Number原厂代码
Manufacturer品牌
Series型号
Part Status
Type 类型
Frequency 频率
Frequency Stability频率稳定度
Operating Temperature 工作温度
Current - Supply (Max)
Ratings
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
7W07600001
TXC CORPORATION
7W
Active
XO (Standard)
7.68MHz
±50ppm
-10°C ~ 70°C
-
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
7W10000013
TXC CORPORATION
7W
Active
XO (Standard)
10MHz
±50ppm
-10°C ~ 70°C
-
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
7W10000040
TXC CORPORATION
7W
Active
XO (Standard)
10MHz
±50ppm
-10°C ~ 70°C
-
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
7W12000011
TXC CORPORATION
7W
Active
XO (Standard)
12MHz
±50ppm
-10°C ~ 70°C
-
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
7W12270003
TXC CORPORATION
7W
Active
XO (Standard)
12MHz
±50ppm
-20°C ~ 70°C
-
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
7W01800032
TXC CORPORATION
7W
Active
XO (Standard)
1.8432MHz
±50ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
7W08100026
TXC CORPORATION
7W
Active
XO (Standard)
8.192MHz
±25ppm
-10°C ~ 70°C
-
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
7W10000031
TXC CORPORATION
7W
Active
XO (Standard)
10MHz
±50ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
7W11000035
TXC CORPORATION
7W
Active
XO (Standard)
11.0592MHz
±50ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
7W14300002
TXC CORPORATION
7W
Active
XO (Standard)
14.31818MHz
±50ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
7W03670004
TXC CORPORATION
7W
Active
XO (Standard)
3.6864MHz
±25ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.056" (1.42mm)
普通有源晶振超声波清洗，TXC晶振,石英晶体振荡器,7W晶振,7W50000034晶振
（1）使用AT-切割晶体和表面声波（SAW）谐振器/滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下， 晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对产品产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
HCSL标准输出晶振操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。
晶体单元/谐振器
激励功率
在晶体单元上施加过多驱动力，会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 （请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
7050有源贴片晶振振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。TXC晶振,石英晶体振荡器,7W晶振,7W50000034晶振
TXC5070四脚贴片晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。
与我们的员工一起开创并保持一个免于事故的工作场所。
重视污染预防，消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。
7050有源贴片晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。
加强污染防治，减少现有的污染废弃物以及在未来生产制造中所产生的污染。
为确保安全、提高保护预防措施、产品的可靠性以及职业安全，确保职业健康与环境的优越性，通过正式的管理评审和对健康、安全和环境实施效果的持续改进，保护人群及财产与环境。
以最小化使用危险材料、能源和其它资源为目的进行公司7050mm有源晶振产品及服务的安全生产和使用，并确保回收利用。以防治污染、保存资源的方式进行商务运作，并积极地对以往的环境破坏进行揭露。持续改进，将环境管理与商务运行和决策过程高度集成，规范其行为。不断进行持续改进的实践。TXC晶振,石英晶体振荡器,7W晶振,7W50000034晶振
TXC有源差分输出系列晶振规格表：
