频率：32.768 kHz

尺寸：7.0 x 5.0 x 1.3 mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

咨询热线：0755-27872782

相关产品说明下载PDF资料

TXC晶振公司是一家领先的专业频率控制，温补晶振,石英晶体振荡器，石英晶体谐振器,石英晶体，石英晶振,有源晶振,压控振荡器等产品制造商致力于研究，设计，制造和销售双列直插封装（DIP）和表面贴装器件（SMD）石英晶体和振荡器产品。TXC晶振,石英晶体振荡器,7WZ晶振,7WZ-32.768KBD-T晶振

TXC晶振目前专业从事这些类别的产品：晶体（32.768kHz，基本兆赫，高精度的兆赫，汽车级）Oscillators（32.768kHz，CMOS硅MEMS，差分输出，看到汽车级），压控晶体振荡器（CMOS差分输出），TCXO（基础、GPS、精密），压控晶体振荡器（VCXO晶振）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）等。 TH-1 890

TXC晶振,石英晶体振荡器,7WZ晶振,7WZ-32.768KBD-T晶振，贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准。

注意：在石英晶振晶体测量中各个厂家的仪器会存在一定的差距（误差），所以应对晶振晶体测试仪器做特别管制。尤其是小公差产品。目前本公司的标准仪器在品管部。DIP 产品为 250A，SMD产品为 250B。品管部应对公司内每台单机每个月进行一次校对。自动测试机用平移法进行测试。同时保留和记录与不同客户之间的误差。在生产中用平移法解决。高精度的频率、电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。 TH-2 890

项目	符号	规格说明	条件
输出频率范围	f₀	32.768 kHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.8 V , 2.5 V , 2.8 V , 3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	- 55 - + 125℃	裸存
工作温度	T_use	-10 - + 70℃
			请联系我们查看更多资料http://www.smdcrystal.com/
		- 40 - + 85℃
频率稳定度	f_tol	±25 ppm

		± 50 ppm
功耗	I_CC	3 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.9V Min.
输出电压	V_OL	0.1 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	250 ns Max.
振荡启动时间	t_str	10 ms Max.	t=0 at 90 %
频率老化	f_aging	±5 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

7WZ晶振原厂代码表：

Manufacturer Part Number原厂代码

Manufacturer品牌

Series型号

Part Status

Type 类型

Frequency 频率

Frequency Stability频率稳定度

Operating Temperature 工作温度

Current - Supply (Max)

Ratings

Mounting Type安装类型

Package / Case包装/封装

Size / Dimension 尺寸

Height - Seated (Max)高度

7WZ-32.768KBD-T

TXC CORPORATION

7WZ

Active

XO (Standard)

32.768kHz

±25ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.056" (1.42mm)

7WZ-32.768KBD-T

TXC CORPORATION

7WZ

Discontinued at Digi-Key

XO (Standard)

32.768kHz

±25ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.056" (1.42mm)

7WZ-32.768KBD-T

TXC CORPORATION

7WZ

Discontinued at Digi-Key

XO (Standard)

32.768kHz

±25ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.276" L x 0.197" W (7.00mm x 5.00mm)

0.056" (1.42mm)

TH-3 890

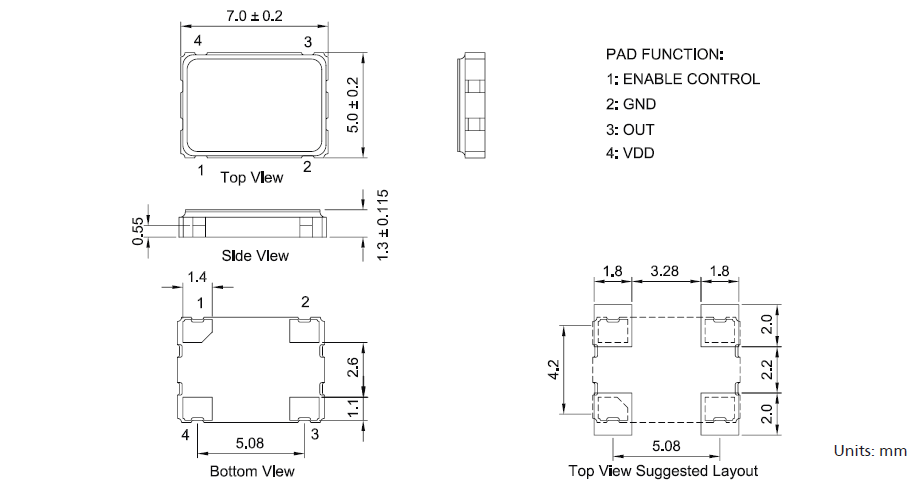

TXC_7WZ_7_5 CMOS

TH-4 890

耐高温32.768K晶振的超声波清洗，TXC晶振,石英晶体振荡器,7WZ晶振,7WZ-32.768KBD-T晶振

（1）使用AT-切割晶体和表面声波（SAW）谐振器/滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。

（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。

（3）请勿清洗开启式低频有源晶振产品

（4）对于可清洗产品，应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

操作

请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。

使用环境（温度和湿度）

请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

晶体单元/谐振器

激励功率

在高可靠7050压控晶振单元上施加过多驱动力，会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。

负极电阻

除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。

负载电容

振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。TXC晶振,石英晶体振荡器,7WZ晶振,7WZ-32.768KBD-T晶振 TH-5 890

TXC四脚贴片晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。

与我们的员工一起开创并保持一个免于事故的工作场所。

重视污染预防，消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。

手提电脑振荡器将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。

加强污染防治，减少现有的污染废弃物以及在未来生产制造中所产生的污染。

为确保安全、提高保护预防措施、产品的可靠性以及职业安全，确保职业健康与环境的优越性，通过正式的管理评审和对健康、安全和环境实施效果的持续改进，保护人群及财产与环境。

32.768K金属面振荡器以最小化使用危险材料、能源和其它资源为目的进行公司产品及服务的安全生产和使用，并确保回收利用。以防治污染、保存资源的方式进行商务运作，并积极地对以往的环境破坏进行揭露。持续改进，将环境管理与商务运行和决策过程高度集成，规范其行为。不断进行持续改进的实践。TXC晶振,石英晶体振荡器,7WZ晶振,7WZ-32.768KBD-T晶振

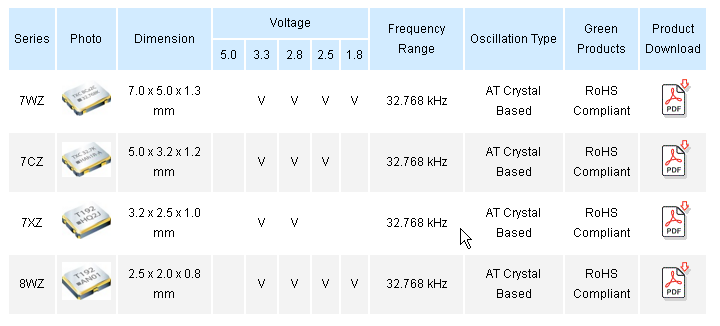

TXC有源32.768K系列晶振规格表：
