TXC晶振,石英晶体振荡器,7X晶振,7X24000007晶振
频率：1 - 125 MHz

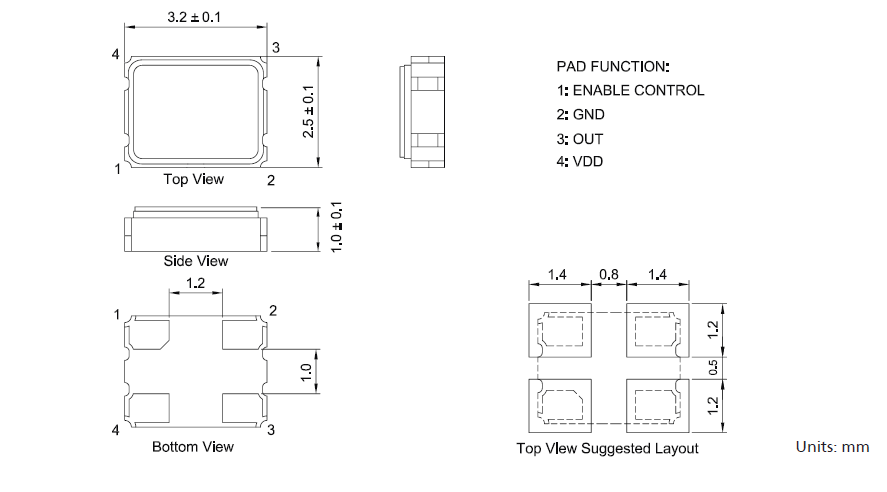

尺寸：3.2 x 2.5 x 1.0 mm
相关产品说明下载PDF资料
台湾晶技TXC晶振为一专业之频率组件与感测组件供货商，自1983年成立以来，始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售，并因应市场应用与需求，透过自主核心技术，成功开发出各式感测组件(Sensor)，产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。TXC晶振,石英晶体振荡器,7X晶振,7X24000007晶振
台湾晶技TXC有源晶振多年来，我们始终以提升客户价值为目标，是以无论在价格、质量、交期、服务等方面，均尽力尽心于超越客户的期待，并以能成为客户最佳的策略合作伙伴自我敦促。经过三十年的努力，台湾晶技总公司而外，另设有如下之生产据点：台北市、桃园市、宁波市、以及重庆市。
TXC晶振,石英晶体振荡器,7X晶振,7X24000007晶振，石英晶体振荡器在设计时就与各款型号IC匹配等相关技术，使用IC与晶片设计匹配技术：是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等有它的特殊性，必须考虑晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。
贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅。
贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。TXC晶振,石英晶体振荡器,7X晶振,7X24000007晶振
|
型号 |
符号 |
7X(3.2 x 2.5mm) |
|
输出规格 |
- |
CMOS |
|
输出频率范围 |
fo |
1 - 125 MHz |
|
电源电压 |
VCC |
1.8 V-3.3 V |
|
频率公差 |
f_tol |
±25 ppm ,±50 ppm |
|
保存温度范围 |
T_stg |
-55-+125℃ |
|
运行温度范围 |
T_use |
-40-+85℃,-10 - + 70℃ |
|
消耗电流 |
ICC |
15mA max. |
|
待机时电流（＃1引脚"L"） |
I_std |
10μA max. |
|
输出负载 |
Load-R |
15PF |
|
波形对称 |
SYM |
45-55% |
|
0电平电压 |
VOL |
0.1V Min. |
|
1电平电压 |
VOH |
0.9 V Max. |
|
上升时间 下降时间 |
tr, tf |
8ns max. [20-80% Output-OutputN] |
|
差分输出电压 |
VOD1, VOD2 |
|
|
差分输出误差 |
⊿VOD |
|
|
补偿电压 |
VOS |
|
|
补偿电压误差 |
⊿VOS |
|
|
交叉点电压 |
Vcr |
- |
|
OE端子0电平输入电压 |
VIL |
VCC×0.3 max. |
|
OE端子1电平输入电压 |
VIH |
VCC×0.7 min. |
|
输出禁用时间 |
tPLZ |
8ns |
|
输出使能时间 |
tPZL |
5ms |
|
周期抖动（1） |
tRMS |
|
|
tp-p |
||
|
总抖动（1） |
tTL |
|
|
相位抖动 |
tpj |
1ps Mas（12 KHZ - 20 MHZ） |
7X晶振原厂代码表：
Manufacturer Part Number原厂代码
Manufacturer品牌
Series型号
Part Status
Type 类型
Frequency 频率
Frequency Stability频率稳定度
Operating Temperature 工作温度
Current - Supply (Max)
Ratings
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
7X04000018
TXC CORPORATION
7X
Active
XO (Standard)
4MHz
±30ppm
-10°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.040" (1.02mm)
7X12200002
TXC CORPORATION
7X
Active
XO (Standard)
12.288MHz
±50ppm
-10°C ~ 70°C
-
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.040" (1.02mm)
7X13000044
TXC CORPORATION
7X
Active
XO (Standard)
13MHz
±20ppm
-20°C ~ 70°C
-
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.040" (1.02mm)
7X18400002
TXC CORPORATION
7X
Active
XO (Standard)
18.432MHz
±50ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.040" (1.02mm)
7X20005001
TXC CORPORATION
7X
Active
XO (Standard)
20MHz
±30ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.040" (1.02mm)
7X20080001
TXC CORPORATION
7X
Active
XO (Standard)
20MHz
±50ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.040" (1.02mm)
7X24000005
TXC CORPORATION
7X
Active
XO (Standard)
24MHz
±25ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.040" (1.02mm)
7X24000007
TXC CORPORATION
7X
Active
XO (Standard)
24MHz
±25ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.040" (1.02mm)
普通石英晶体振荡器和卤化合物，TXC晶振,石英晶体振荡器,7X晶振,7X24000007晶振
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
在设计时
机械振动的影响
当普通有源晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料焊接3225六脚贴片有源晶体。TXC晶振,石英晶体振荡器,7X晶振,7X24000007晶振
台湾TXC贴片型时钟晶体振荡器本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。
台湾TXC3225进口晶体振荡器公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符，于2004年通过SONY 绿色伙伴(Green Partner)验证。
台湾TXC压电石英晶体劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是TXC晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境。TXC晶振,石英晶体振荡器,7X晶振,7X24000007晶振
TXC有源差分输出系列晶振规格表：
服务热线：0755-27872782 13824306246
贸易通：泰河科技
在线客服：794113422 泰河微信号：taiheth794113422 公众号：taihekj
泰河邮箱：taiheth@163.com
泰河地址：广东深圳市宝安区40区33号工业城6楼
