TXC晶振,32.768K有源晶振,7XZ晶振,7XZ-32.768KDA-T晶振

频率：32.768 kHz

尺寸：3.2 x 2.5 x 1.0 mm

压控晶振（VCXO）压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用：SDH/ SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅

咨询热线：0755-27872782

相关产品说明下载PDF资料

台湾晶技TXC晶振为一专业之频率组件与感测组件供货商，自1983年成立以来，始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K有源晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售，并因应市场应用与需求，透过自主核心技术，成功开发出各式感测组件(Sensor)，产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。TXC晶振,32.768K有源晶振,7XZ晶振,7XZ-32.768KDA-T晶振

台湾晶技TXC晶振多年来，我们始终以提升客户价值为目标，是以无论在价格、质量、交期、服务等方面，均尽力尽心于超越客户的期待，并以能成为客户最佳的策略合作伙伴自我敦促。经过三十年的努力，台湾晶技振荡器总公司而外，另设有如下之生产据点：台北市、桃园市、宁波市、以及重庆市。 TH-1 890

TXC晶振,32.768K有源晶振,7XZ晶振,7XZ-32.768KDA-T晶振，无论是3225mm尺寸或者是2520mm尺寸的贴片石英晶振，内部的石英晶片，研磨镀层等技术，均需要采用机器设备运行，那么尺寸如此之小的晶体内部的晶片又是怎样处理的呢？首先，通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶片的边缘效应不能去除，而晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

压电石英晶振主要是利用石英材料（水晶）的压电效应制成的电子原件和器件，压电效应是一种机电能量互换的现象，压电效应分为正压电效应和逆压电效应，正压电效应是以机械应力及，应变（形变）作用而使物体产生电荷或电压输出。逆压电效应是以电能输入使之产生机械能或，位移（形变）的输出。如果把交变电压施加到石英晶振芯片两个电极之间，当交变电压的频率与石英晶体芯片固有频率一致时，通过逆压电效应，芯片便产生机械振动，同时又通过正压电效应而输出电信号。石英晶振材料的压电效应是有方向性的，只有在电轴方向才具有压电效应。TXC晶振,32.768K有源晶振,7XZ晶振,7XZ-32.768KDA-T晶振 TH-2 890

项目	符号	规格说明	条件
输出频率范围	f₀	32.768 kHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	2.8 V , 3.3 V	请联系我们以了解更多相关信息
储存温度	T_stg	- 55 - + 125℃	裸存
工作温度	T_use	-10 - + 70℃
			请联系我们查看更多资料http://www.smdcrystal.com/
		- 40 - + 85℃
频率稳定度	f_tol	±25 ppm

		± 50 ppm
功耗	I_CC	3 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.9V Min.
输出电压	V_OL	0.1 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	300 ns Max.
振荡启动时间	t_str	10 ms Max.	t=0 at 90 %
频率老化	f_aging	±5 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

7XZ晶振原厂代码表：

Manufacturer Part Number原厂代码

Manufacturer品牌

Series型号

Part Status

Type 类型

Frequency 频率

Frequency Stability频率稳定度

Operating Temperature 工作温度

Current - Supply (Max)

Ratings

Mounting Type安装类型

Package / Case包装/封装

Size / Dimension 尺寸

Height - Seated (Max)高度

7XZ-32.768KDA-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±25ppm

-10°C ~ 70°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KDA-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±25ppm

-10°C ~ 70°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KDA-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±25ppm

-10°C ~ 70°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KDE-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±50ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KDE-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±50ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KDE-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±50ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KBA-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±25ppm

-10°C ~ 70°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KBA-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±25ppm

-10°C ~ 70°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KBA-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±25ppm

-10°C ~ 70°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KBE-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±50ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KBE-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±50ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KBE-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±50ppm

-40°C ~ 85°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

7XZ-32.768KCA-T

TXC CORPORATION

7XZ

Active

XO (Standard)

32.768kHz

±25ppm

-10°C ~ 70°C

3mA

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.040" (1.02mm)

TH-3 890

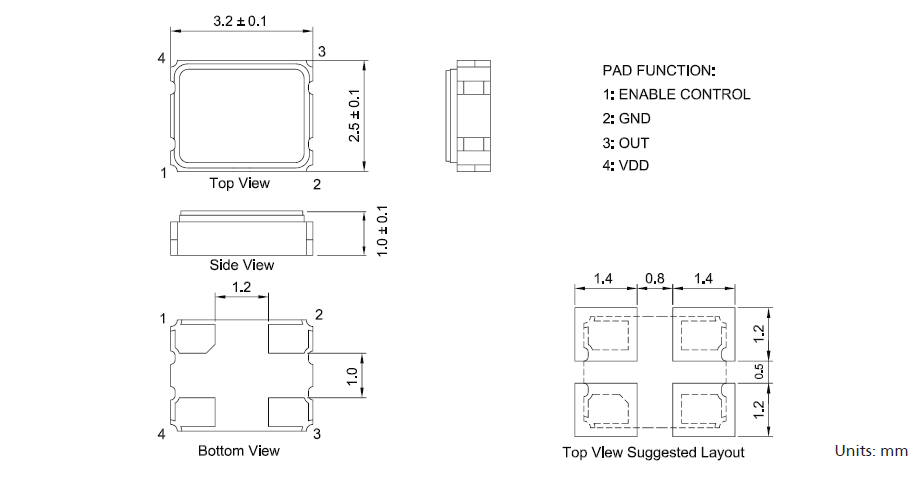

TXC_7XZ_3225 CMOS

TH-4 890

32.768KHZ晶体振荡器和实时时钟模块，TXC晶振,32.768K有源晶振,7XZ晶振,7XZ-32.768KDA-T晶振

所有晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近千赫温度补偿振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

高精度计时用晶振的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。TXC晶振,32.768K有源晶振,7XZ晶振,7XZ-32.768KDA-T晶振 TH-5 890

台湾晶技3225工业级晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。

台湾3225进口晶体振荡器公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符，于2004年通过SONY 绿色伙伴(Green Partner)验证。

台湾SMD有源晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是TXC晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境。TXC晶振,32.768K有源晶振,7XZ晶振,7XZ-32.768KDA-T晶振

TXC有源32.768K系列晶振规格表：
