TXC晶振,石英晶体振荡器,8N晶振,8N24020001晶振
频率:4 - 54 MHz
尺寸:2.0 x 1.6 x 0.75 mm
小体积SMD时钟晶体振荡器,是贴片有源晶体,兆赫兹率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.
台湾晶技TXC晶振为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。TXC晶振,石英晶体振荡器,8N晶振,8N24020001晶振
台湾晶技TXC差分晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促。经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:台北市、桃园市、宁波市、以及重庆市。
TXC晶振,石英晶体振荡器,8N晶振,8N24020001晶振,VCXO是指这款晶体产品控制功能只有单压控也就是电压控制功能,产品本身频率精度可以随着电压搞定起伏来自动调整频率,使产品永远控制在一定的频率范围,压控晶振(VCXO)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/ SONET,以太网,基站,笔记本晶振应用, VCXO,压控晶体应用:调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等,符合RoHS/无铅。
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

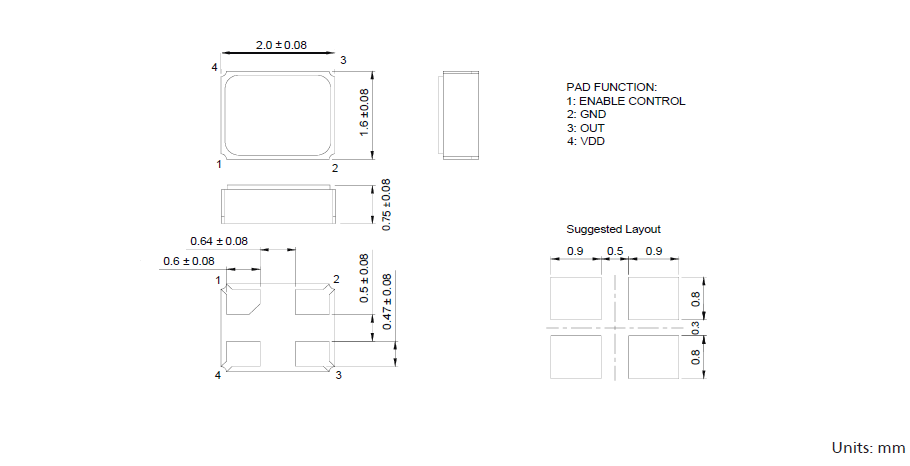

型号 |
符号 |
8N(2.0 x 1.6mm) |
输出规格 |
- |
CMOS |
输出频率范围 |
fo |
4 - 54 MHz |
电源电压 |
VCC |
1.8 V-3.3 V |
频率公差 |
f_tol |
±25 ppm , ±50 ppm |
保存温度范围 |
T_stg |
-55-+125℃ |
运行温度范围 |
T_use |
-20 - + 70℃ |
消耗电流 |
ICC |
5mA max. |
待机时电流(#1引脚"L") |
I_std |
10μA max. |
输出负载 |
Load-R |
15 pF |
波形对称 |
SYM |
45 ~ 55 % |
0电平电压 |
VOL |
0.1V Min. |
1电平电压 |
VOH |
0.9 V Max. |
上升时间 下降时间 |
tr, tf |
5ns max. [20-80% Output-OutputN] |
差分输出电压 |
VOD1, VOD2 |
|
差分输出误差 |
⊿VOD |
|
补偿电压 |
VOS |
|
补偿电压误差 |
⊿VOS |
|
交叉点电压 |
Vcr |
- |
OE端子0电平输入电压 |
VIL |
VCC×0.3 max. |
OE端子1电平输入电压 |
VIH |
VCC×0.7 min. |
输出禁用时间 |
tPLZ |
5ns |
输出使能时间 |
tPZL |
5ms |
周期抖动(1) |
tRMS |
|
tp-p |
||
总抖动(1) |
tTL |
|
相位抖动 |
tpj |
1ps Mas(12 KHZ - 20 MHZ) |
8N晶振原厂代码表:
Manufacturer Part Number原厂代码
Manufacturer品牌
Series型号
Part Status
Type 类型
Frequency 频率
Frequency Stability频率稳定度
Operating Temperature 工作温度
Current - Supply (Max)
Ratings
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
8N12270001
TXC CORPORATION
8N
Active
XO (Standard)
-
±50ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.079" L x 0.063" W (2.00mm x 1.60mm)
0.033" (0.83mm)
8N04020001
TXC CORPORATION
8N
Active
XO (Standard)
4.096MHz
±25ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.079" L x 0.063" W (2.00mm x 1.60mm)
0.033" (0.83mm)
8N24020001
TXC CORPORATION
8N
Active
XO (Standard)
24MHz
±25ppm
-40°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.079" L x 0.063" W (2.00mm x 1.60mm)
0.033" (0.83mm)
8N26070002
TXC CORPORATION
8N
Active
XO (Standard)
26MHz
±50ppm
-20°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.079" L x 0.063" W (2.00mm x 1.60mm)
0.033" (0.83mm)
8N26070003
TXC CORPORATION
8N
Active
XO (Standard)
26MHz
±20ppm
-20°C ~ 85°C
-
-
Surface Mount
4-SMD, No Lead
0.079" L x 0.063" W (2.00mm x 1.60mm)
0.033" (0.83mm)
普通有源晶体振荡器和实时时钟模块,TXC晶振,石英晶体振荡器,8N晶振,8N24020001晶振
所有晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近2016石英晶体振荡器的地方(在20 mm范围之间)。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
四脚石英贴片晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。TXC晶振,石英晶体振荡器,8N晶振,8N24020001晶振
台湾TXC超小体积贴片晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。
台湾TXCSMD贴片晶振公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证。
台湾TXC小体积2016贴片晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是TXC晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境。TXC晶振,石英晶体振荡器,8N晶振,8N24020001晶振

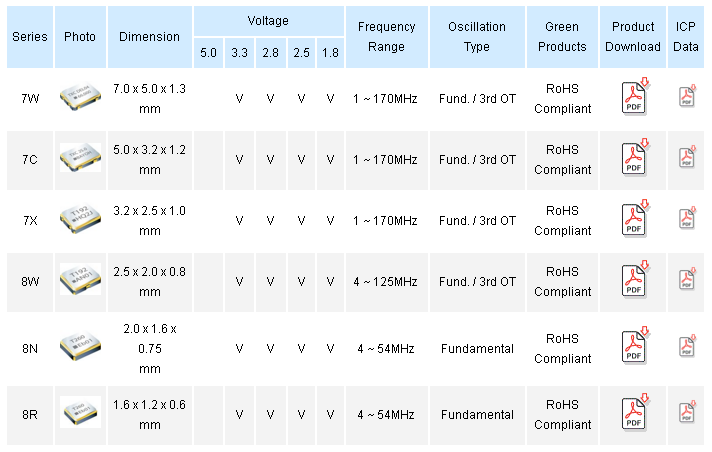

TXC有源差分输出系列晶振规格表:
