ABRACON晶振,石英晶振,AB26TRB晶振,AB26TRB-32.768KHZ-T晶振

频率：32.768KHZ

尺寸：6.0*1.9mm

泰河电子公司主要生产的32.768K音叉型石英晶体谐振器产品具有以下几种规格，∅3*8，∅2*6，我公司所有材料均是来自日本进口，封装测试设备采用日本精工仪器设备，并且从日本聘请高级技术工程师，我司所生产的32.768K晶体具有一致性良好，频率稳定度高，耐抗震强，每批次出厂均采用24小时老化测试，产品精度分为以下几种±20ppm，±10ppm，±5ppm，也可以根据客户需求特殊分为+偏差，或者-偏差，产品使用温度高温可达到+70°低温可达到-40°产品被广泛应用到比较高端的汽车电子产品，民用产品有家用电器，智能笔记本，MP3，MP4多功能播放器，智能手表等产品。

咨询热线：0755-27872782

相关产品说明下载PDF资料

Abracon llc成立于1992年8月5日,其愿景是成为全球顶级制造商,并拥有非并行应用工程和销售支持.为了实现这一愿景,Abracon获得了iso9001 - 2008质量认证,在北美和海外的生产设施和技术合作伙伴中选择了股权投资,建立了与即将到来的技术公司的渠道伙伴关系,并在其加州的位置设立了一个国家的艺术工程实验室.ABRACON晶振,石英晶振,AB26TRB晶振,AB26TRB-32.768KHZ-T晶振 TH-1 890

ABRACON晶振,石英晶振,AB26TRB晶振,AB26TRB-32.768KHZ-T晶振，泰河电子公司主要生产的32.768K音叉型石英晶体谐振器产品具有以下几种规格，∅3*8，∅2*6，我公司所有材料均是来自日本进口，封装测试设备采用日本精工仪器设备，并且从日本聘请高级技术工程师，我司所生产的32.768K晶体具有一致性良好，频率稳定度高，耐抗震强，每批次出厂均采用24小时老化测试，产品精度分为以下几种±20ppm，±10ppm，±5ppm，也可以根据客户需求特殊分为+偏差，或者-偏差，产品使用温度高温可达到+70°低温可达到-40°产品被广泛应用到比较高端的汽车电子产品，民用产品有家用电器，智能笔记本，MP3，MP4多功能播放器，智能手表等产品。 TH-2 890

Abracon晶振规格	单位	SB26TRB晶振（石英晶振）	石英晶振基本条件
标准频率	f_nom	32.768K	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-10°C ～ +60°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.guanjiedz.com
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.50PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

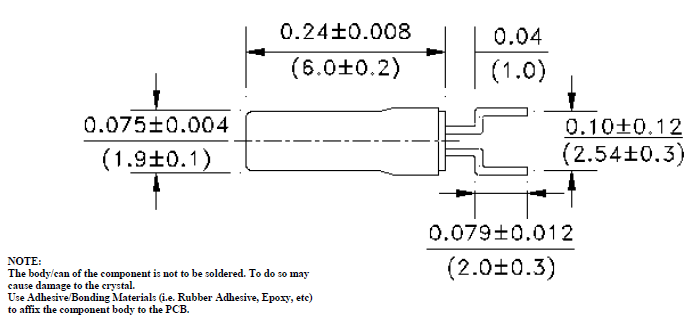

AB26TRB 6.0-1.9

TH-4 890

石英晶振在设计时ABRACON晶振,石英晶振,AB26TRB晶振,AB26TRB-32.768KHZ-T晶振

一、机械振动的影响

当晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。

二、PCB设计指导

(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

贴片晶振存储事项ABRACON晶振,石英晶振,AB26TRB晶振,AB26TRB-32.768KHZ-T晶振

(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。

正常温度和湿度：

温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。ABRACON晶振,石英晶振,AB26TRB晶振,AB26TRB-32.768KHZ-T晶振 TH-5 890
