ABRACON晶振,石英晶振,AB26TRJ晶振,32.768K弯脚千赫晶振

频率：32.768kHz，25kHz - 200kHz

尺寸：8.3 x 2.7mm

我司所生产的32.768K晶体具有一致性良好，频率稳定度高，耐抗震强，每批次出厂均采用24小时老化测试，产品精度分为以下几种±20ppm，±10ppm，±5ppm，也可以根据客户需求特殊分为+偏差，或者-偏差，产品使用温度高温可达到+70°低温可达到-40°产品被广泛应用到比较高端的汽车电子产品，民用产品有家用电器，智能笔记本，MP3，MP4多功能播放器，智能手表等产品。

咨询热线：0755-27872782

相关产品说明下载PDF资料

2013年11月,Abracon llc晶振集团在德克萨斯州奥斯汀建立了一个新的中西部订单执行中心.这种扩张是必要的,因为Abracon晶振的快速增长和更好的服务于我们的东海岸和欧洲的客户.

Abracon llc晶振集团供应石英晶体,贴片晶振,有源晶振,压电晶振,石英晶体振荡器等.广泛用于与商业、工业、消费者和选择的军事应用等.ABRACON晶振,石英晶振,AB26TRJ晶振,32.768K弯脚千赫晶振 TH-1 890

ABRACON晶振,石英晶振,AB26TRJ晶振,32.768K弯脚千赫晶振，我公司的千赫无源石英晶振在生产晶片时，就采用了晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算） TH-2 890

Abracon晶振规格	单位	AB26TRJ晶振（石英晶振）	石英晶振基本条件
标准频率	f_nom	32.768kHz ， 25 - 200kHz	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-10°C ～ +60°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.50PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

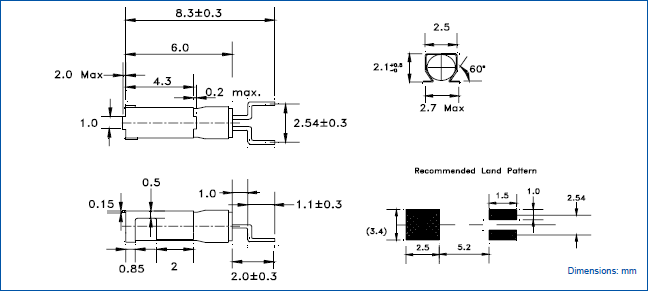

AB26TRJ 8.3-2.7

TH-4 890

石英晶振耐焊性，ABRACON晶振,石英晶振,AB26TRJ晶振,32.768K弯脚千赫晶振

加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。

?（1）柱面式产品和DIP产品

型号焊接条件

[ 柱面式 ] C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s 请勿加热封装材料超过+150°C

[ 柱面式 ] CA-301 [ DIP ] SG-51 / 531, SG-8002DB DC,RTC-72421 / 7301DG +260°C或低于@最大值 10 s 请勿加热封装材料超过+150°C

(2)SMD晶振产品回流焊接条件（实例）

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

尽可能使温度变化曲线保持平滑。ABRACON晶振,石英晶振,AB26TRJ晶振,32.768K弯脚千赫晶振

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保石英晶体产品未撞击机器或其他电路板等。

每个封装类型的注意事项

（1）陶瓷包装产品与SON产品

在焊接陶瓷封装产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。ABRACON晶振,石英晶振,AB26TRJ晶振,32.768K弯脚千赫晶振 TH-5 890
