Abracon艾博康ABM8G贴片晶振,ABM8G-24.000MHZ-B4Y-T无线晶振
频率：12~50MHz
尺寸：3.2x2.5mm
Abracon艾博康ABM8G贴片晶振,ABM8G-24.000MHZ-B4Y-T无线晶振，AbraconCrystal艾博康晶振，美国进口晶振，ABM8G晶振系列是一款小体积晶振尺寸3.2x2.5mm晶振，四脚贴片晶振，ABM8G-12.000MHZ-4Y-T3无源晶振，ABM8G-24.000MHZ-18-D2Y-T石英晶振，石英晶体谐振器，ABM8G-16.384MHZ-4Y-T3无铅环保晶振，超微型陶瓷玻璃密封SMD晶体，频率范围：12MHz~50MHz，具有超小型，轻薄型，高度低，玻璃密封包装保证了高可靠性和高温运行，严格的公差和稳定性，IR回流能力，低成本版本的ABM8晶体。应用于高密度应用，调制解调器，通信和测试设备，PMCIA，无线网络，蓝牙模块晶振，汽车电子，数码电子等应用。

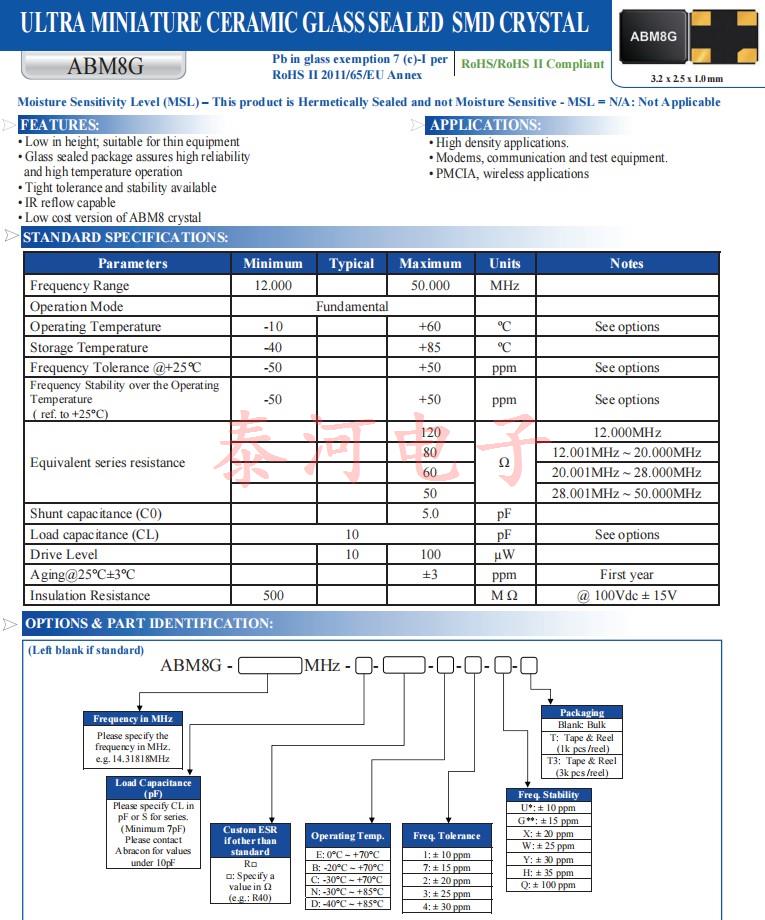

Abracon艾博康ABM8G贴片晶振,ABM8G-24.000MHZ-B4Y-T无线晶振，参数图
|
Abracon晶振规格 |
单位 |
ABM8G贴片晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
12-50MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作温度 |
T_use |
-10°C ～ +60°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/ |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
12.50PF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |

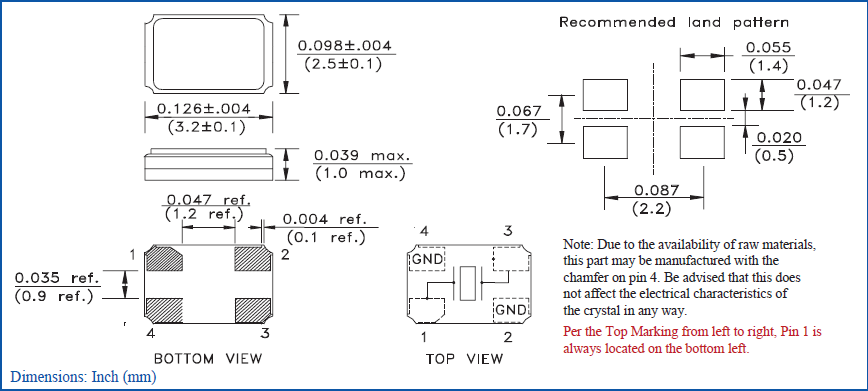

Abracon艾博康ABM8G贴片晶振,ABM8G-24.000MHZ-B4Y-T无线晶振，尺寸图
Abracon艾博康ABM8G贴片晶振,ABM8G-24.000MHZ-B4Y-T无线晶振
卤化合物
晶振厂家提醒大家请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏石英晶振，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
在设计时
机械振动的影响
当石英晶体谐振器产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。 Abracon艾博康ABM8G贴片晶振,ABM8G-24.000MHZ-B4Y-T无线晶振
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
Abracon艾博康ABM8G贴片晶振,ABM8G-24.000MHZ-B4Y-T无线晶振
美国Abracon晶振集团采用对环境尽可能健康的生产工艺,在压电石英晶体、有源晶体、压电陶瓷谐振器,压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）开发和制造过程中使用对环境健康的、可回收利用的材料,为开发高效的、对环境影响最小的运输系统而工作.
无论Abracon llc晶振集团在世界何处,其经营都应保证生产过程和产品符合同等的环境标准,确保业务合作伙伴对环境问题同等关注.从事并参与环境领域的研究和开发活动,以公开和客观的方式提供有关其环境影响的信息.
| 贴片晶振 | 品牌 | 型号 | 系列 | 频率 | 包装/封装 |
| ABM8G-12.000MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 12MHz | 4-SMD, No Lead |
| ABM8G-12.000MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 12MHz | 4-SMD, No Lead |
| ABM8G-25.000MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 25MHz | 4-SMD, No Lead |
| ABM8G-24.000MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 24MHz | 4-SMD, No Lead |
| ABM8G-16.000MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 16MHz | 4-SMD, No Lead |
| ABM8G-25.000MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 25MHz | 4-SMD, No Lead |
| ABM8G-24.000MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 24MHz | 4-SMD, No Lead |
| ABM8G-12.000MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 12MHz | 4-SMD, No Lead |
| ABM8G-16.000MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 16MHz | 4-SMD, No Lead |
| ABM8G-26.000MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 26MHz | 4-SMD, No Lead |
| ABM8G-14.7456MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 14.7456MHz | 4-SMD, No Lead |
| ABM8G-20.000MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 20MHz | 4-SMD, No Lead |
| ABM8G-25.000MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 25MHz | 4-SMD, No Lead |
| ABM8G-16.384MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 16.384MHz | 4-SMD, No Lead |
| ABM8G-12.288MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 12.288MHz | 4-SMD, No Lead |
| ABM8G-16.000MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 16MHz | 4-SMD, No Lead |
| ABM8G-24.576MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 24.576MHz | 4-SMD, No Lead |
| ABM8G-13.000MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 13MHz | 4-SMD, No Lead |
| ABM8G-18.432MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 18.432MHz | 4-SMD, No Lead |
| ABM8G-19.6608MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 19.6608MHz | 4-SMD, No Lead |
| ABM8G-24.000MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 24MHz | 4-SMD, No Lead |
| ABM8G-26.000MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 26MHz | 4-SMD, No Lead |
| ABM8G-28.63636MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 28.63636MHz | 4-SMD, No Lead |
| ABM8G-30.000MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 30MHz | 4-SMD, No Lead |
| ABM8G-33.000MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 33MHz | 4-SMD, No Lead |
| ABM8G-40.000MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 40MHz | 4-SMD, No Lead |
| ABM8G-32.000MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 32MHz | 4-SMD, No Lead |
| ABM8G-16.384MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 16.384MHz | 4-SMD, No Lead |
| ABM8G-26.000MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 26MHz | 4-SMD, No Lead |
| ABM8G-12.288MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 12.288MHz | 4-SMD, No Lead |
| ABM8G-18.432MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 18.432MHz | 4-SMD, No Lead |
| ABM8G-19.6608MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 19.6608MHz | 4-SMD, No Lead |
| ABM8G-27.000MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 27MHz | 4-SMD, No Lead |
| ABM8G-19.6608MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 19.6608MHz | 4-SMD, No Lead |
| ABM8G-48.000MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 48MHz | 4-SMD, No Lead |
| ABM8G-12.288MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 12.288MHz | 4-SMD, No Lead |
| ABM8G-14.31818MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 14.31818MHz | 4-SMD, No Lead |
| ABM8G-30.000MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 30MHz | 4-SMD, No Lead |
| ABM8G-24.576MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 24.576MHz | 4-SMD, No Lead |
| ABM8G-18.432MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 18.432MHz | 4-SMD, No Lead |
| ABM8G-22.1184MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 22.1184MHz | 4-SMD, No Lead |
| ABM8G-28.63636MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 28.63636MHz | 4-SMD, No Lead |
| ABM8G-27.000MHZ-4Y-T3晶振 | Abracon晶振 | ABM8G | MHz Crystal | 27MHz | 4-SMD, No Lead |
| ABM8G-14.7456MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 14.7456MHz | 4-SMD, No Lead |
| ABM8G-14.31818MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 14.31818MHz | 4-SMD, No Lead |
| ABM8G-22.1184MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 22.1184MHz | 4-SMD, No Lead |
| ABM8G-48.000MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 48MHz | 4-SMD, No Lead |
| ABM8G-13.560MHZ-4Y-T3 | Abracon晶振 | ABM8G | MHz Crystal | 13.56MHz | 4-SMD, No Lead |
| ABM8G-14.31818MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 14.31818MHz | 4-SMD, No Lead |
| ABM8G-13.000MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 13MHz | 4-SMD, No Lead |
| ABM8G-30.000MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 30MHz | 4-SMD, No Lead |
| ABM8G-33.000MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 33MHz | 4-SMD, No Lead |
| ABM8G-20.000MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 20MHz | 4-SMD, No Lead |
| ABM8G-22.1184MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 22.1184MHz | 4-SMD, No Lead |
| ABM8G-24.576MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 24.576MHz | 4-SMD, No Lead |
| ABM8G-27.000MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 27MHz | 4-SMD, No Lead |
| ABM8G-40.000MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 40MHz | 4-SMD, No Lead |
| ABM8G-48.000MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 48MHz | 4-SMD, No Lead |
| ABM8G-14.7456MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 14.7456MHz | 4-SMD, No Lead |
| ABM8G-28.63636MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 28.63636MHz | 4-SMD, No Lead |
| ABM8G-13.560MHZ-B4Y-T | Abracon晶振 | ABM8G | MHz Crystal | 13.56MHz | 4-SMD, No Lead |
| ABM8G-13.000MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 13MHz | 4-SMD, No Lead |
| ABM8G-40.000MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 40MHz | 4-SMD, No Lead |
| ABM8G-33.000MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 33MHz | 4-SMD, No Lead |
| ABM8G-13.560MHZ-18-D2Y-T | Abracon晶振 | ABM8G | MHz Crystal | 13.56MHz | 4-SMD, No Lead |
