ABRACON晶振,贴片晶振,AB-RTCMC-32.768kHz-AIGZ-S7晶振,8脚3215晶振

频率：32.768 kHz

尺寸：3.2 x 1.5 x 0.8 mm

小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

咨询热线：0755-27872782

相关产品说明下载PDF资料

Abracon llc晶振集团采用系统的方法来解决石英晶振,有源晶振, 压电石英晶体, 石英水晶振荡子对环境影响

开发和销售拥有最有利的环境特性同时又满足最高可能功效标准的晶振,石英晶振,有源晶振等压电石英晶体器件.

Abracon llc晶振集团采用对环境尽可能健康的生产工艺,在压电石英晶体、有源晶体、压电陶瓷谐振器,压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）开发和制造过程中使用对环境健康的、可回收利用的材料,为开发高效的、对环境影响最小的运输系统而工作.ABRACON晶振,贴片晶振,AB-RTCMC-32.768kHz-AIGZ-S7晶振,8脚3215晶振 TH-1 890

ABRACON晶振,贴片晶振,AB-RTCMC-32.768kHz-AIGZ-S7晶振,8脚3215晶振，小体积SMD石英晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD晶振编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

我司主要代理日本进口石英晶体谐振器,爱普生晶振，KDS晶体,西铁城晶振，精工晶体，日本进口的32.768KHz系列晶振产品多元化，外观尺寸有多项选择，并且支持无源以及有源晶振应用，有一个很棒的是几个知名晶振品牌之间产品可以交替替换，比如爱普生的FC-135，西铁城的CM315D，精工的SC320S，KDS的DST310S这四款的32.768K外观尺寸3.2*1.5*0.75mm均是一致，产品频率，精度，负载都可以达到相同，所以消费者在使用方面得到很到的保障，这几款产品本身使用无铅化，卷带SMD包装，产品一般应用在智能手机，控制模组，GPS导航模块，小型蓝牙对接产品等设备。ABRACON晶振,贴片晶振,AB-RTCMC-32.768kHz-AIGZ-S7晶振,8脚3215晶振 TH-2 890

Abracon晶振规格	单位	AB-RTCMC-32.768kHz-AIGZ-S7晶振（贴片晶振）	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6?(标准), (±15 × 10^-6?～ ±50 × 10^-6?可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.50PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C —? +85°C,?DL = 100μW
频率老化	f_age	±5 × 10^-6?/ year Max.	+25°C,第一年

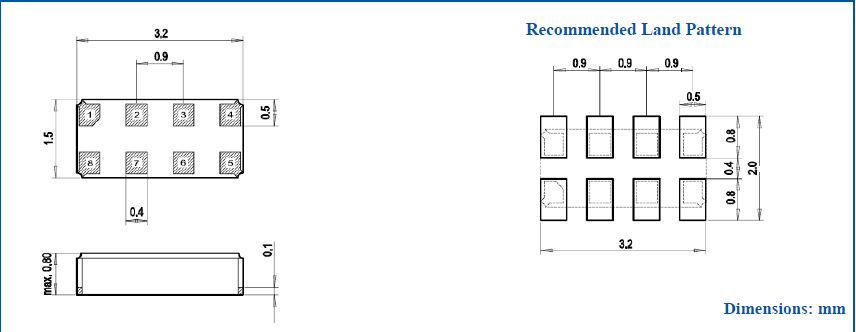

AB-RTCMC-32.768kHz-AIGZ-S7 3215 OSC

TH-4 890

自动安装时的冲击，ABRACON晶振,贴片晶振,AB-RTCMC-32.768kHz-AIGZ-S7晶振,8脚3215晶振

自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保石英晶体谐振器产品未撞击机器或其他电路板等。

每个封装类型的注意事项

（1）陶瓷包装产品与SON产品

在焊接陶瓷封装产品和SON产品 (MC-146晶振,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

陶瓷包装贴片晶振产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（2）陶瓷封装石英晶振产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（3）柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂），也可能导致气密性和产品特性受到破坏。当石英晶体产品的引脚需弯曲成下图所示形状时，应在这种场景下留出0.5mm的引脚并将其托住，以免发生分裂。当该引脚需修复时，请勿拉伸，托住弯曲部分进行修正。在该密封部分上施加一定压力，会导致气密性受到损坏。所以在此处请不要施加压力。另外，为避负机器共振造成引脚疲劳切断，建议用粘着剂将产品固在定电路板上。

(4)DIP 音叉晶振产品

已变形的引脚不能插入板孔中。请勿施加过大压力，以免引脚变形。

（5）SOJ 产品和SOP 产品

请勿施加过大压力，以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。ABRACON晶振,贴片晶振,AB-RTCMC-32.768kHz-AIGZ-S7晶振,8脚3215晶振 TH-6 890
