Raltron晶振,49SMD晶振,AS-4PD晶振
频率:3.200MHz~70.000MHz

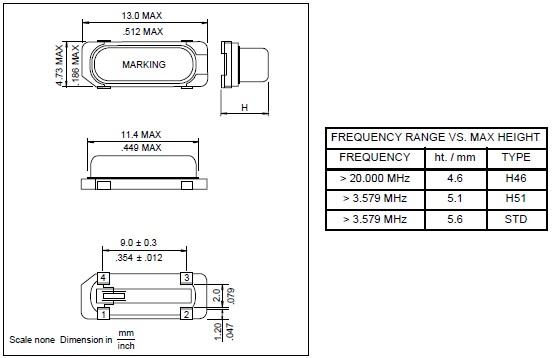

尺寸:13.0*4.73mm
储存温度:-55℃~+125℃
工作温度:-40℃~+85℃
负载电容:10pF~32pF
普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性.
成立于迈阿密,在1983年,Raltron电子公司已经发展成为其中之一公认的经验丰富的频率管理产品制造商在世界各地。从简单音叉晶体到高稳定性控制石英晶体振荡器,Raltron提供最多全行业的频率管理设备。Raltron公司正在其迈阿密,佛罗里达州开发和制造精密振荡器。设施,而简单的水晶谐振器,时钟振荡器和滤波器以及天线。13*4.7石英贴片晶体,49/SMD无源谐振器,AS-4PD晶振
Raltron Electronics致力于提供频率管理设备,完全符合欧洲议会和2011年6月8日的关于限制电气和电子设备中使用某些有害物质(RoHS指令)的2011/65 / EU指令,任何均质材料中的铅含量为0.1%(重量),也符合RoHS指令所采用的无铅要求/定义(均质材料不能机械分离成不同的材料),RoHS指令禁止的铅(Pb)和其他材料(Hg,Cd,Cr + 6,PBB,PBDE)低于欧盟提出/批准的所有适用物质阈值。
拉隆晶振,49SMD晶振,AS-4PD晶振,普通石英晶振,外观完全使用金属材料封装的,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振.
Raltron晶振 |
单位 |
AS-4PD晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
3.200MHZ~70.000MHZ |
标准频率 |
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±30 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±50 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
10pF~32pF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不 必要的高温度。Raltron晶振,49SMD晶振,AS-4PD晶振
有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”。
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体谐振器产品进行试验所得的结果,因此请根据实际使用状态进行确认。
由于时钟晶振的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。
若要进行超声波清洗,必须事先根据实际使用状态进行确认。
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。
装载
<SMD产品>
SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使 用。13*4.7石英贴片晶体,49/SMD无源谐振器,AS-4PD晶振
<引线类型产品>
当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕,从而引起性能劣化
美国RALTRON晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,49SMD石英晶体不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。13*4.7石英贴片晶体,49/SMD无源谐振器,AS-4PD晶振
RALTRON晶振集团为确保安全、提高保护预防措施、49S假贴片晶振产品的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境。
RALTRON晶振公司集团作为“地球内企业”,在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”。为取得社会的信任,为推动环境负荷最小化,RALTRON晶振集团还开展了各种各样的活动。
以最小化使用危险材料、能源和其它资源为目的进行公司产品及服务的安全生产和使用,并确保回收利用。以防治污染、保存资源的方式进行商务运作,并积极地对以往的环境破坏进行揭露。持续改进,将环境管理与商务运行和决策过程高度集成,规范其行为。不断进行持续改进的实践。
将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中,加强污染防治,减少现有的污染废弃物以及在未来49/SSMD晶体生产制造中所产生的污染。Raltron晶振,49SMD晶振,AS-4PD晶振
