ABRACON晶振,贴片晶振,ASH7K晶振,ASH7K-32.768KHZ-T晶振

频率：32.768KHZ

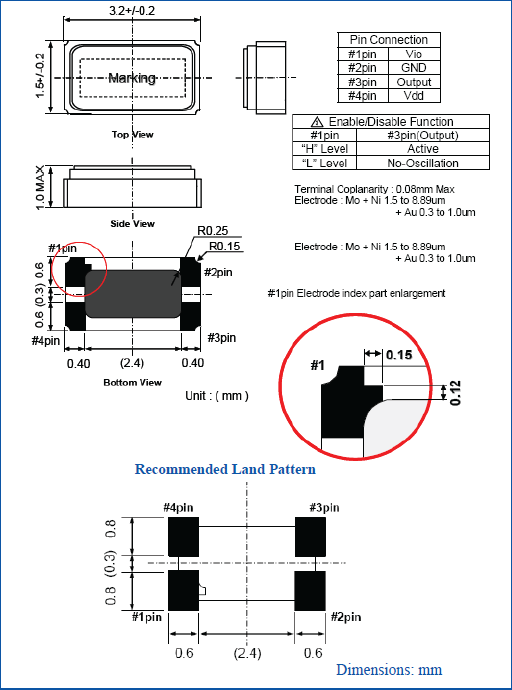

尺寸：3.2 x 1.5 x 1.0mm

那么贴片晶振产品的点击又是怎么回事呢？产品的电极对于晶体来讲，主要是，改变频率，往外引出电极，改变阻抗，去掉杂波，贴片晶体的晶片有镀金镀银等区别，各项镀层也会对产品的频率发生一定的改变，因此电极的设计会使晶振的精度产生更高的要求。

咨询热线：0755-27872782

相关产品说明下载PDF资料

Abracon llc晶振保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观,在所有的压控晶体振荡器（VCXO）、压电石英晶体、有源晶体和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.

Abracon llc晶振深入贯彻落实科学发展观,牢固树立安全发展理念,强化责任,狠抓落实,加强防范,坚决遏制重特大事故发生.

要毫不松懈地抓好安全环保工作,坚持把“环保优先、安全第一、质量至上、以人为本”的理念落实到生产建设全过程.

带动各项安全环保工作规范化、程序化、科学化管理,加快实现安全环保形势持续好转、根本好转的工作思路.ABRACON晶振,贴片晶振,ASH7K晶振,ASH7K-32.768KHZ-T晶振 TH-1 890

ABRACON晶振,贴片晶振,ASH7K晶振,ASH7K-32.768KHZ-T晶振，那么贴片晶振产品的点击又是怎么回事呢？产品的电极对于晶体来讲，主要是，改变频率，往外引出电极，改变阻抗，去掉杂波，贴片晶体的晶片有镀金镀银等区别，各项镀层也会对产品的频率发生一定的改变，因此电极的设计会使晶振的精度产生更高的要求。

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
TH-2 890

Abracon晶振规格	单位	ASH7K晶振（贴片晶振）	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-10°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6?(标准), (±15 × 10^-6?～ ±50 × 10^-6?可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	12.50PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C —? +85°C,?DL = 100μW
频率老化	f_age	±5 × 10^-6?/ year Max.	+25°C,第一年

ASH7K 3215 SMD XO OSC

TH-4 890

自动安装时的冲击，ABRACON晶振,贴片晶振,ASH7K晶振,ASH7K-32.768KHZ-T晶振

自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。

每个封装类型的注意事项

（1）陶瓷包装产品与SON产品

在焊接陶瓷封装产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

陶瓷包装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（2）陶瓷封装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（3）柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂），也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时，应在这种场景下留出0.5mm的引脚并将其托住，以免发生分裂。当该引脚需修复时，请勿拉伸，托住弯曲部分进行修正。在该密封部分上施加一定压力，会导致气密性受到损坏。所以在此处请不要施加压力。另外，为避负机器共振造成引脚疲劳切断，建议用粘着剂将产品固在定电路板上。

●安装示例

(4)DIP 产品

已变形的引脚不能插入板孔中。请勿施加过大压力，以免引脚变形。

（5）SOJ 产品和SOP 产品

请勿施加过大压力，以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。ABRACON晶振,贴片晶振,ASH7K晶振,ASH7K-32.768KHZ-T晶振 TH-6 890
