ABRACON晶振,陶瓷谐振器,AWCR-RS晶振,三脚陶瓷晶振

频率：6.01-12.5MHZ

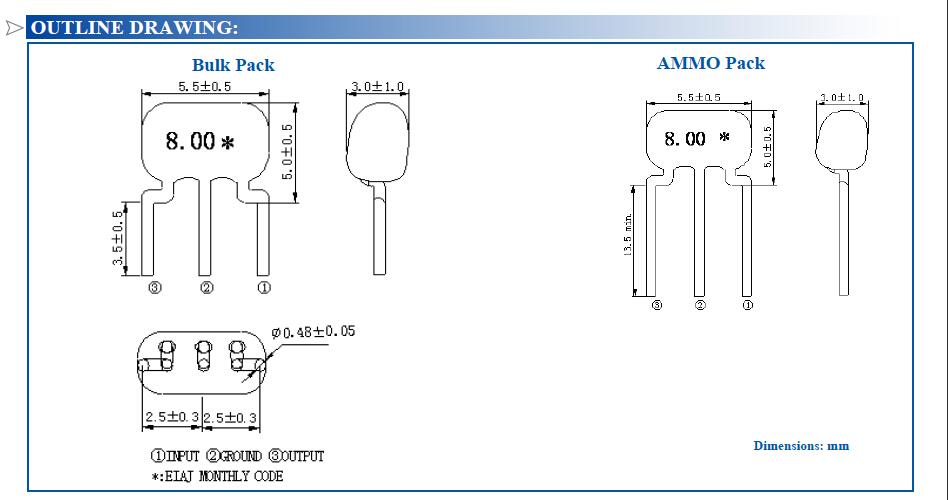

尺寸：5.5*5.0*3.0mm

中频压电陶瓷晶振千赫系列产品,经过公司长期开发研究,现在大部分频点均已量产,并且长期备有现货,频点多元化,多种款型,型号,体积,封装,引进插件以及贴片模式供客户选用.本公司所有生产的陶瓷晶振均经过严格宽温度范围内和长期老化试验,确保客户在使用过程中保持稳定. 该中频陶瓷谐振器系列由固定,调谐,固态器件组成,该陶瓷振荡子尺寸小,重量轻,具有卓越的抗振性能.为了该陶瓷振荡子系列产品在电路中使用稳定,

咨询热线：0755-27872782

相关产品说明下载PDF资料

Abracon llc晶振集团供应石英晶体,贴片晶振,有源晶振,压电晶振,石英晶体振荡器等.广泛用于与商业、工业、消费者和选择的军事应用等.ABRACON晶振,陶瓷谐振器,AWCR-RS晶振,三脚陶瓷晶振 TH-1 890

ABRACON晶振,陶瓷谐振器,AWCR-RS晶振,三脚陶瓷晶振，中频压电陶瓷晶振千赫系列产品,经过公司长期开发研究,现在大部分频点均已量产,并且长期备有现货,频点多元化,多种款型,型号,体积,封装,引进插件以及贴片模式供客户选用.本公司所有生产的陶瓷晶振均经过严格宽温度范围内和长期老化试验,确保客户在使用过程中保持稳定. 该中频陶瓷谐振器系列由固定,调谐,固态器件组成,该陶瓷振荡子尺寸小,重量轻,具有卓越的抗振性能.为了该陶瓷振荡子系列产品在电路中使用稳定,本公司产品均严格做过各项验证,在线路中适合各款型IC可构成免调整振荡电路.成熟的产品被广泛应用家用电器,通信设备,儿童游戏等系列电子产品中. TH-2 890

Abracon晶振规格	单位	AWCR-RS晶振（陶瓷晶振）	石英晶振基本条件
标准频率	f_nom	6.01-12.5MHZ	标准频率
储存温度	T_stg	-55°C ～ +85°C	裸存
工作温度	T_use	-25°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

AWCR-RS

TH-4 890

石英晶振超声波清洗：ABRACON晶振,陶瓷谐振器,AWCR-RS晶振,三脚陶瓷晶振

（1）使用AT-切割晶体和表面声波（SAW）谐振器/滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。

（2）使用音叉石英晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。

（3）请勿清洗开启式产品

（4）对于可清洗产品，应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

操作

请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。

使用环境（温度和湿度）

请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。ABRACON晶振,陶瓷谐振器,AWCR-RS晶振,三脚陶瓷晶振 TH-5 890
