ABRACON晶振,陶瓷谐振器,AWSCR-MGD晶振,家用电子产品晶振

频率：1.84-8MHZ

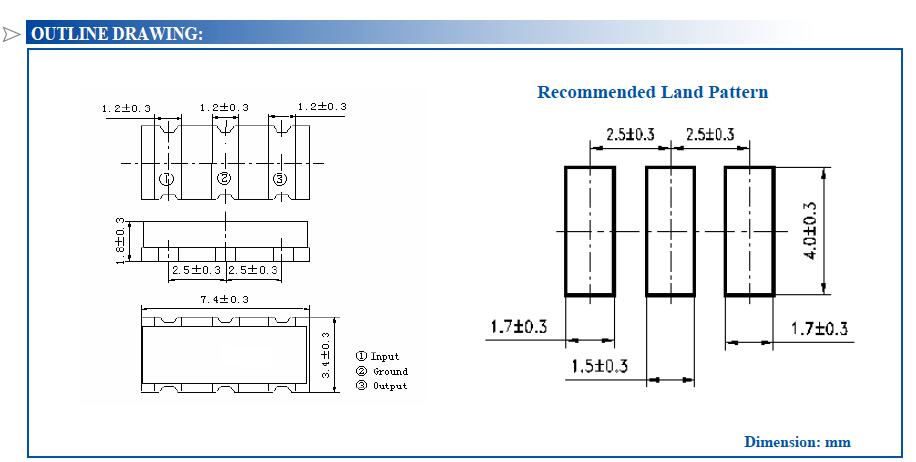

尺寸：7.4*3.4*1.8mm

贴片陶瓷晶振系列产品被广泛的应用到一些比较高端电子产品与消费类电子数码产品,特点有体积小,重量轻,排带包装,可使用高速贴片机焊接,主用产品有:高端车载无线遥控器,安防报警设备,无线蓝牙控制器,无线门铃,高频收音机,远距离对讲机等一些比较高端产品.

咨询热线：0755-27872782

相关产品说明下载PDF资料

Abracon llc晶振集团是全球频率控制、信号调节、时钟分布和磁性元件的制造商.Abracon提供广泛的石英晶体、晶体和MEMS振荡器、压电石英晶体元器件、压控晶体振荡器、有源晶振、压电陶瓷谐振器,实时时钟、天线、蓝牙模块、陶瓷谐振器、电感滤波器和石英晶体谐振器、电感器、变压器和电路保护元件.ABRACON晶振,陶瓷谐振器,AWSCR-MGD晶振,家用电子产品晶振 TH-1 890

ABRACON晶振,陶瓷谐振器,AWSCR-MGD晶振,家用电子产品晶振，贴片陶瓷晶振系列产品被广泛的应用到一些比较高端电子产品与消费类电子数码产品,特点有体积小,重量轻,排带包装,可使用高速贴片机焊接,主用产品有:高端车载无线遥控器,安防报警设备,无线蓝牙控制器,无线门铃,高频收音机,远距离对讲机等一些比较高端产品.

对于贴片陶瓷晶振本身内置带有负载电容的,我们都称呼为带电容陶瓷晶振,或者是ZTT陶瓷晶振,产品特性具有对激励信号频率十分敏感的突出特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机械能的转换会发生在陶瓷谐振器的谐振频率上.高频谐振器内建电容贴片 ZTTC 贴片 SMD 陶瓷谐振器的内置电容,而 ZTAC 则不含电容.ZTTC/ZTAC（与 Murata CSAC/CSTC 系列相容）的频率范围在 2.0MHz 至 50.00MHz,频率公差为 ±0.5％. ABRACON晶振,陶瓷谐振器,AWSCR-MGD晶振,家用电子产品晶振 TH-2 890

Abracon晶振规格	单位	AWSCR-MGD晶振（陶瓷晶振）	石英晶振基本条件
标准频率	f_nom	1.84-8MHZ	标准频率
储存温度	T_stg	-55°C ～ +85°C	裸存
工作温度	T_use	-25°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

AWSCR-MGD

TH-4 890

石英晶振安装时注意事项：ABRACON晶振,陶瓷谐振器,AWSCR-MGD晶振,家用电子产品晶振

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品，建议使用SMD产品。在下列回流条件下，对晶体产品甚至SMD产品使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。

• （1）柱面式产品和DIP产品

型号焊接条件

[ 柱面式 ]

C-类型，C-2-类型，C-4-类型 +280°C或低于@最大值5 s

请勿加热封装材料超过+150°C

[ 柱面式 ]

CA-301 [ DIP ] SG-51 / 531, SG-8002DB DC,RTC-72421 / 7301DG +260°C或低于@最大值 10 s

请勿加热封装材料超过+150°C

(2)SMD产品回流焊接条件（实例）

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

尽可能使温度变化曲线保持平滑。

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶振产品未撞击机器或其他电路板等。ABRACON晶振,陶瓷谐振器,AWSCR-MGD晶振,家用电子产品晶振 TH-6 890
