ABRACON晶振,陶瓷谐振器,AWSZT-CV晶振,手机陶瓷晶振

频率：8-13MHZ

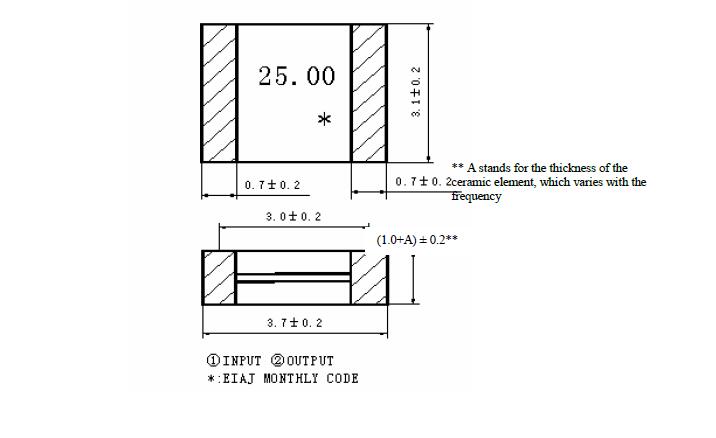

尺寸：3.7*3.1mm

因为目前IC芯片发展的迅速,部分插件的陶瓷谐振器要么被集成,要么陶瓷谐振器精度不够,被石英晶振取代,所以现在现在陶瓷晶振正处于下滑阶段,产量以及用量在逐步缩小,陶瓷谐振器具有对激励信号频率十分敏感的突出特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机械能的转换会发生在谐振器的谐振频率上.

咨询热线：0755-27872782

相关产品说明下载PDF资料

2013年11月,Abracon llc晶振集团在德克萨斯州奥斯汀建立了一个新的中西部订单执行中心.这种扩张是必要的,因为Abracon晶振的快速增长和更好的服务于我们的东海岸和欧洲的客户.

Abracon llc晶振集团供应石英晶体,贴片晶振,有源晶振,压电晶振,石英晶体振荡器等.广泛用于与商业、工业、消费者和选择的军事应用等.ABRACON晶振,陶瓷谐振器,AWSZT-CV晶振,手机陶瓷晶振 TH-1 890

ABRACON晶振,陶瓷谐振器,AWSZT-CV晶振,手机陶瓷晶振，随着电子整机向数字化,高频化,多功能化和薄,轻,小,便携式的方向发展,压电陶瓷频率器件正面临着前所未有的挑战,SMD晶振式,高频化已成为压电陶瓷频率器件的主流发展方向.

泰河电子ZTA陶瓷谐振器,频率范围在 2.0MHz 至 60.00 MHz,频率公差值为 ±0.5％,±0.3％.因 ZTA 陶瓷谐振器是以厚度振荡的压电陶瓷,故尺寸会因频率不同而不同.所有 ZTA 谐振器均用 Epoxy 树脂包封,可用水洗,带装规格亦有提供.ABRACON晶振,陶瓷谐振器,AWSZT-CV晶振,手机陶瓷晶振

对于贴片陶瓷晶振本身内置带有负载电容的,我们都称呼为带电容陶瓷晶振,或者是ZTT陶瓷晶振,产品特性具有对激励信号频率十分敏感的突出特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机械能的转换会发生在谐振器的谐振频率上.高频谐振器内建电容贴片 ZTTC 贴片 SMD 陶瓷谐振器的内置电容,而 ZTAC 则不含电容.ZTTC/ZTAC（与 Murata CSAC/CSTC 系列相容）的频率范围在 2.0MHz 至 50.00MHz,频率公差为 ±0.5％.ABRACON晶振,陶瓷谐振器,AWSCR-CP SERIES晶振,遥控器用陶瓷晶振ABRACON晶振,陶瓷谐振器,AWSZT-CV晶振,手机陶瓷晶振 TH-2 890

Abracon晶振规格	单位	AWSZT-CV晶振（陶瓷晶振）	石英晶振基本条件
标准频率	f_nom	8-13MHZ	标准频率
储存温度	T_stg	-55°C ～ +85°C	裸存
工作温度	T_use	-25°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

AWSZT-CV

TH-4 890

石英晶振单元/谐振器：ABRACON晶振,陶瓷谐振器,AWSZT-CV晶振,手机陶瓷晶振

激励功率

在晶体单元上施加过多驱动力，会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。

负极电阻

除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。

负载电容

振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。

晶体振荡器和实时时钟模块

所有晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

石英晶体振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。ABRACON晶振,陶瓷谐振器,AWSZT-CV晶振,手机陶瓷晶振 TH-5 890
